LỜI NÓI ĐẦU

Ngày nay, ngành công nghiệp xây dựng, khai thác khoáng sản và cơ giới hóa công trình ngày càng phát triển mạnh mẽ. Máy đào thủy lực đóng vai trò quan trọng trong việc nâng cao hiệu suất làm việc, giảm sức lao động và tối ưu hóa chi phí vận hành. Trong đó, máy đào Doosan DX420LC là một trong những dòng máy đào bánh xích công suất lớn, được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ hiệu suất làm việc cao, độ bền bỉ và hệ thống điều khiển tiên tiến.

Hệ thống thủy lực là bộ phận quan trọng nhất của máy đào, đảm bảo sự vận hành chính xác và hiệu quả của bộ công tác. Việc hiểu rõ nguyên lý hoạt động, cấu tạo cũng như các phương pháp chẩn đoán và bảo dưỡng hệ thống thủy lực giúp nâng cao tuổi thọ của máy, giảm thiểu hỏng hóc và tăng năng suất làm việc. Chính vì vậy, việc nghiên cứu, phân tích hệ thống thủy lực bộ công tác của máy đào DX420LC có ý nghĩa thực tiễn cao, phục vụ cho công tác bảo trì, sửa chữa và nâng cao hiệu quả vận hành trong thực tế.Mục tiêu của đồ án này là phân tích hệ thống thủy lực bộ công tác của máy đào DX420LC, bao gồm:Tìm hiểu nguyên lý hoạt động và cấu tạo chi tiết của hệ thống thủy lực.Phân tích các thành phần chính như bơm thủy lực, van điều khiển, xi lanh thủy lực.Chẩn đoán và đề xuất phương pháp kiểm tra, bảo dưỡng hệ thống thủy lực.Đưa ra các giải pháp tối ưu nhằm nâng cao hiệu suất và tuổi thọ của hệ thống.Trong quá trình thực hiện, nhóm tác giả đã tham khảo nhiều tài liệu kỹ thuật, nghiên cứu chuyên ngành và áp dụng kiến thức thực tế để đảm bảo tính chính xác và ứng dụng cao của đồ án. Tuy nhiên, do phạm vi nghiên cứu rộng và giới hạn về tài liệu tham khảo, không thể tránh khỏi những thiếu sót. Rất mong nhận được sự góp ý của các thầy cô và bạn đọc để hoàn thiện hơn nội dung nghiên cứu.

CHƯƠNG 1: GIỚI THIỆU CHUNG VỀ MÁY ĐÀO DX420-5

1.1. Tổng quan về máy đào DX420LC-5

Tập đoàn Doosan được thành lập vào năm 1896 và có trụ sở chính tại Seoul, Hàn Quốc, là một trong những công ty phát triển nhanh nhất trên thế giới:

- Với hơn 37.500 nhân viên tại 38 quốc gia, là công ty lớn trong nhiều ngành công nghiệp trên toàn thế giới.

- Công ty dẫn đầu toàn cầu về Kinh doanh Hỗ trợ Cơ sở hạ tầng (ISB), với 56 công ty con và 3.700 nhà phân phối trên toàn thế giới.

- Doosan Bobcat: Một công ty hàng đầu về thiết kế, sản xuất, tiếp thị, phân phối và dịch vụ các thiết bị nhỏ và phụ tùng cho xây dựng, nông nghiệp và cảnh quan. Vị trí dẫn đầu trên thị trường Bắc Mỹ về thiết bị nhỏ gọn dòng SSL, CTL và MEX.

- Doosan Heavy Industries & Construction: Số 1 thế giới về xây dựng nhà máy khử muối, số 1 thế giới về thị trường máy phát hơi thu hồi nhiệt, số 1 thế giới về khuôn và thép công cụ, số 3 thế giới về trục khuỷu.

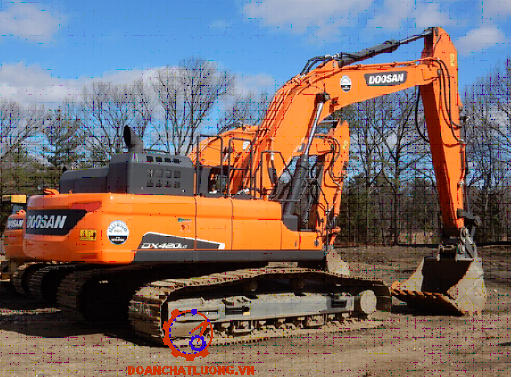

Máy đào Doosan DX420LC là dòng máy xúc đào bánh xích hạng nặng, được thiết kế để đáp ứng các nhu cầu làm việc trong điều kiện khắc nghiệt như khai thác mỏ, xây dựng hạ tầng và san lấp mặt bằng. Với hiệu suất mạnh mẽ, độ bền cao và hệ thống điều khiển thông minh, DX420LC mang đến khả năng vận hành vượt trội và tối ưu hóa chi phí vận hành.

1.2. Thông số kỹ thuật chính của máy đào DX420LC-5

Thông số kỹ thuật chính của máy đào DX420LC-5 như bảng dưới.

1.3. Đặc điểm nổi bật của máy đào DX420LC-5

 Động cơ Doosan DE12TIS: Công suất 293 mã lực, giúp máy hoạt động mạnh mẽ ngay cả trong điều kiện làm việc khắc nghiệt.

 Hệ thống thủy lực tiên tiến: Lưu lượng bơm lớn (2 x 315 lít/phút) và áp suất làm việc cao (330 kgf/cm²) giúp nâng cao hiệu suất làm việc.

 Lực đào mạnh: Gầu xúc có lực đào lớn, giúp xử lý nhanh chóng các loại đất đá cứng.

CHƯƠNG 2: HỆ THỐNG TRUEYENF ĐỘNG THỦY LỰC VÀ ĐIỀU KHIỂN TRÊN MÁY DX420LC-5

2.1. Sơ đò bộ công tác và hệ thống thủy lực của bộ công tác

2.1.1. Sơ đồ bộ công tác

* Sơ đồ bố trí chung:

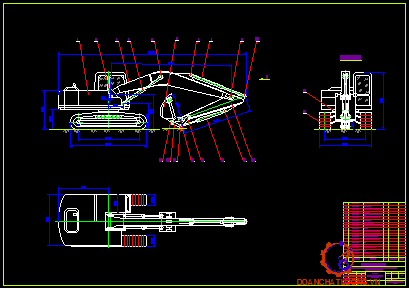

Bố trí chung trên máy đào như hình 2.1.

* Nguyên lý hoạt động :

Bộ công tác của máy đào DX420LC-5 bao gồm cần, tay và gầu đào, hoạt động dựa trên hệ thống thủy lực. Nguyên lý hoạt động của bộ công tác như sau:

- Khi người vận hành điều khiển cần gạt trong cabin, tín hiệu sẽ được truyền tới van điều khiển thủy lực.

- Van điều khiển điều tiết lưu lượng dầu thủy lực đến các xi-lanh thủy lực tương ứng với từng bộ phận của bộ công tác.

- Cần đào: Xi-lanh thủy lực điều khiển cần nâng lên hoặc hạ xuống, tạo sự thay đổi vị trí làm việc của gầu đào.

2.1.2. Mạch thủy lực của bộ công tác

* Mạch thủy lực dẫn động bộ công tác:

Mạch thủy lực dẫn động bộ công tác như hình 2.2.

* Cấu trúc tổng quát của sơ đồ thủy lực:

- Bơm thủy lực chính (Hydraulic Pump): Cung cấp dầu áp suất cao cho toàn bộ hệ thống. Thường có hai bơm chính hoạt động song song để tối ưu hiệu suất.

- Van phân phối (Main Control Valve - MCV): Điều khiển dòng chảy của dầu thủy lực đến các cơ cấu chấp hành như xi lanh nâng cần (Boom), tay gầu (Arm), gầu đào (Bucket), mô tơ quay toa (Swing Motor), và mô tơ di chuyển (Travel Motor).

- Các cơ cấu chấp hành (Actuators): Bao gồm xi lanh thủy lực và mô tơ thủy lực, chuyển đổi năng lượng dầu thành lực cơ học để vận hành máy đào.

2.2. Khai thác hệ thống thủy lực dẫn động bộ công tác

a) Bơm thủy lực: Cung cấp lưu lượng dầu lớn, giúp máy hoạt động mạnh mẽ.

* Chức năng:

Bơm thủy lực gồm hai bơm chính (bơm chính phía trước và bơm chính phía sau) nhận lực dẫn động từ động cơ, biến cơ năng thành thủy năng thông qua các hệ thống van cung cấp và điều khiển lưu lượng dầu thủy lực tới cả hệ thống thủy lực và tới các thiết bị công tác của Máy đào.

* Cấu tao:

Gồm hai bơm chính, một bơm phía trước và một bơm phía sau và có các cửa điều khiển, các cửa hút, cửa áp suất.

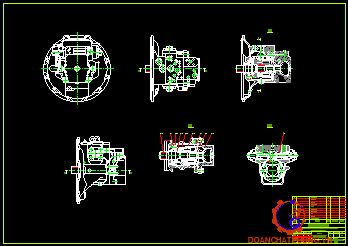

Qua hình mặt cắt A-A thấy:

Vỏ 3, 11 của cả hai bơm là những chi tiết đúc, nó có tác dụng bảo vệ các chi tiết và định dạng bơm. Mỗi một bơm có một trục chính, bơm trước thì có trục trước 1 còn bơm sau có trục sau 10 . Trong bơm bộ phận làm việc chính là khối xilanh 7 và các pittông tương ứng 6, ở mỗi bên đều có một cam lắc 4 để tác dụng lực vào các pittông thông qua bộ phận hãm 5 ở mỗi bơm đều có pittông trợ độnghay là bộ phận điều khiển chỉnh góc nghiêng để tăng hoặc giảm lưu lượng bơm.

b) Van phân phối:

* Khái quát:

Van điều khiển này bao gồm một van có 4 ống dẫn và một van có 5 ống dẫn. Hơn thế nữa, nó còn có một van con thoi di chuyển. Nó có một van di chuyển thẳng ở bên trong, một van tiết lưu tay gầu và một van ưu tiên quay. Van có 4 ống dẫn và van có 5 ống dẫn được nối với nhau bằng các bulông và tạo thành một bộ phận . Dầu chảy hòa vào nhau ở bên trong van này. Vì thế mà van này được làm dầy và luôn duy trì tốt.

Van LS là van lựa chọn 3 cửa, có áp suất PLS (áp suất LS) từ van phân phối đi vào khoang i của lò xo và áp suất bơm chính PP2 đi vào khoang j ở đầu vỏ con trượt 6. Độ lớn của áp suất PLS (áp suất LS)+áp lực lò xo F và áp suất bơm chính PP2 sẽ quyết định vị trí của con trượt 4. Tuy nhiên độ lớn của áp suất ra Psig (áp suất lựa chọn LS) của van EPC đi vào cửa e của van LS cũng thay đổi vị trí của con trượt 4 (điều chỉnh áp lực của lò xo)

2.3. Bộ công tác và cơ cấu phụ trợ

2.3.1. Kết cấu gầu xúc

* Đặc điểm cấu tạo:

Có thể chế tạo bằng phương pháp đúc hoặc hàn (trừ răng gàu vì nó được chế tạo riêng biệt).

Giữa đáy gầu và thành gầu được liên kết với nhau liền một khối

Số răng gàu lắp trên miệng gầu của gầu xúc được lắp phụ thuộc vào chiều rộng của gầu và đối tượng làm việc của máy. Bán kính răng thích hợp đảm bảo lực thâm nhập của gầu, giảm nhẹ lực đào của gầu và tay gầu. Có tất cả 5 răng gầu, loại răng ngắn đảm bảo xúc được các loại đất chắc, lực đào lớn và rất khỏe.

Hình dạng hình học của gàu: có dạng hai bán kính cong để giảm mòn phía sau gàu và tăng khả năng chất tải.

Các thông số kĩ thuật của gầu xúc máy đào DX420LC-5 như bảng 2.1.

2.3.2. Kết cấu tay gầu

* Đặc điểm cấu tạo:

Được chế tạo từ các thép tấm được hàn lại với nhau, sau đó được gia cố thêm các vị trí lắp ghép có liên quan của bộ công tác.

Nó có thể lắp lẫn khi thay thế các dạng gầu xúc khác nhau hoặc chỉ dùng riêng cho từng loại.

* Nâng cần:

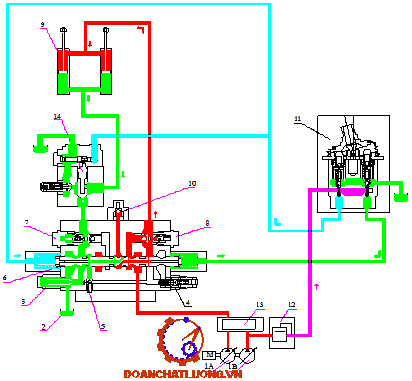

Sơ đô mạch thủy lực nâng cần máy đào DX420LC-5 như hình 2.9.

Lúc này van điều khiển chính cũng mở phía còn lại để cho dầu hồi thùng.

Việc nâng cần, còn có van nâng cần cao. Khi đủ apd lực điều khiển thì van nâng cần cao sẽ mở lúc này dầu cao áp qua hai van đẻ tăng thêm lưu lượng dầu chảy vào đầu piston của xy lanh cần để nâng cần lên với tốc độ cao.

* Hạ cần:

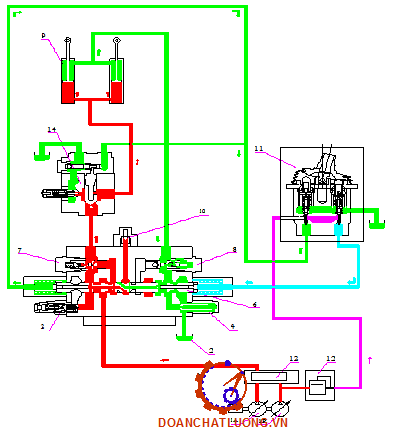

Sơ đồ mạch thủy lực hạ cần máy đào DX420LC-5 như hình 2.10.

Khi hạ cần ngườ lái tác động vào tay đòn điều khiển theo hướng ngược lai, Lúc này dầu đi qua bơm van giảm áp 12 đến cần điều khiển nâng cần, dầu có áp lực điều khiển đến van điều khiển chính nâng hạ cần, làm dịch chuyển con trượt của van mở thông cho dầu cao áp đi từ bơm qua van điều khiển chính chảy vào đầu cần đẩy của xy lanh cần hạ cần .

2.3.4. Kết cấu xylanh thủy lực

Cấu tạo của xi lanh thủy lực máy đào Kamatsu được cấu tạo từ các bộ phận chính sau đây: xi lanh (19) (có nắp sau ); nắp trước (9) có lỗ thông cần đẩy được lắp bằng ren vào ống xylanh (19); cần đẩy (18) có tai (2) và piston (1)

Tai (1) và tai (2) được chế tạo có lỗ bạc lót. Chất lỏng công tác được cấp vào khoang cần đẩy và khoang piston qua các lỗ tương ứng A,B. Sự ngăn cách kín khoang piston với khoang cần đẩy và sự truyền lực do áp lực trong khoang công tác lên cần đẩy (18) là do piston (15) có phớt (14) và vòng đệm (13) tạo nên piston (15) liên kết với đầu trong cần đẩy (18) nhờ có đai ốc (16) và chốt hãm (17). Ngoài ra khắc phục sự rò rĩ từ khoang này khoang kia trong xylanh thủy lực ở mặt ngoài của của piston bằng vòng phớt (14), ở mặt bằng vòng bít (13).

2.4. Hệ thống điều khiển của máy đào

2.4.1. Giới thiệu chung

Hệ thống điều khiển của máy đào dùng để thay đổi hướng chuyển động và điều chỉnh tốc độ của khâu đi ra ( các cần đẩy, các trục ) trong các mô tơ thủy lực, cũng như để đảm bảo cho kết cấu của máy xúc không bị quá tải. Thực hiện việc điều chỉnh bằng cách thay đổi lượng tiêu thụ chất lỏng đưa vào mô tơ thủy lực.Hệ thống điều khiển của máy đào Komatsu PC 400-7 là hệ thống điều khiển thủy lực.

Van cảm nhận tải trọng và van điều chỉnh mômen để điều chỉnh công suất bơm đạt được lưu lượng theo yêu cầu.

* Vị trí cần điều khiển:

(1). Giữ cần;  (2). Nâng cần; (3). Hạ cần; (4). Đổ đất (gàu); (5). Đào đất (gàu); (6). Giữ tay gàu; (7). Tay gàu co vào; (8). Tay gàu vươn ra; (9). Mô tơ thủy lực phải; (10). Mô tơ thủy lực trái; (11). Chế độ không tải; (12). di chuyển lùi; (13). Di chuyển tiến

2.4.1.1. Van chống tự hạ cần

Khi cần điều khiển chưa làm việc, các van này sẽ tác động để không cho dầu rò rỉ từ con trượt (1) tại đáy cần và không cho cần tự hạ xuống.

2.4.1.2. Van hồi dầu nhanh

Khi tay gàu vươn ra, van này giảm lượng lớn áp suất mất đi của dầu hồi về từ đáy xi lanh gàu.

a) Khi tay gàu vươn ra

Khi điều khiển tay gàu vươn ra, áp suất thủy lực từ van phân phối đẩy con trượt (1) và dầu mang áp suất từ khoang (b) trong ụ sẽ được xả ra ngoài qua lỗ (c).

Dầu tại điểm cuối hành trình của tay gàu chảy từ lỗ (a) tới buồng (b) qua lỗ (c) để xả, vì vậy áp suất dầu tại buồng (b) giảm nhanh.

b) Khi tiến hành giữ tay gàu

Dầu thủy lực đã chảy qua lỗ (a) trong van (2) lúc này đã bị đóng lại bởi piston điều khiển (1). Và vào thời điểm này, áp suất giữ cần tại điểm cuối hành trình của tay gàu sẽ tác động lên diện tích C theo hướng phải bới sụ chênh lệch áp lực tại đường kính ngoài d₁ của van (2) và đường kính đế d₂.

CHƯƠNG 3: CHẨN ĐOÁN, BẢO DƯỠNG HỆ THỐNG THỦY LỰC DẪN ĐỘNG BỘ CÔNG TÁCMÁY ĐÀO DX420LC-5

3.1. Chẩn đoán hệ thống thủy lực dẫn động bộ công tác máy đào

3.1.1. Khái niệm chung về chẩn đoán

- Chẩn đoán là quá trình dùng máy móc thiết bị để xác định tình trạng kỹ thuật của máy mà không cần phải tháo rời từng chi tiết, cụm chi tiết.

- Chẩn đoán kỹ thuật nghiên cứu các trạng thái xuất hiện hư hỏng, các phương pháp thiết bị phát hiện hư hỏng, dựa vào các tiêu chuẩn đặc trưng.

3.1.3. Các thông số chẩn đoán

- Trong quá trình chẩn đoán chúng ta cần các thông số chẩn để so sánh, xác định trạng thái của chi tiết.

- Thông số chẩn đoán là thông số biểu hiện kết cấu được chọn trong quá trình chẩn đoán, nhưng không phải toàn bộ các thông số biểu hiện kết cấu sẽ được coi là thông số chẩn đoán

- Mỗi chi tiết, bộ phận hay hệ thống trên máy có các thông số chẩn đoán khác nhau: Kích thước bao, điện trở, điện áp, dòng điện, áp suất, lưu  lượng. . .

3.1.4. Các phương pháp chẩn đoán

-  Thông qua các cảm nhận từ các giác quan của con người, các thông tin thu được qua cảm nhận của con người theo dưới dạng ngôn ngữ :

+ Nghe âm thanh: Vị trí nơi phát ra âm thanh, cường độ và đặc điểm riêng phân biệt âm thanh, tần số âm thanh.

+ Dùng cảm nhận của màu sắc: Dùng để chẩn đoán tình trạng  kỹ thuật của động cơ thông qua mầu sắc khí xả, bi gi đánh lửa (động cơ xăng và ga), mầu sắc dầu bôi trơn, dầu thủy lực, tình trạng rò rỉ chất lỏng.

- Các thiết bị chẩn đoán bao gồm :

+ Đồng hồ đo áp suất: Buồng đốt, dầu nhớt, nhiên liệu, thủy lực

+ Đồng hồ đo nhiệt độ

+ Đồng hồ đo số vòng quay của động cơ

+ Ống nghe và đầu dò âm thanh

3.1.5. Chẩn đoán hệ thống thủy lực dẫn động bộ công tác máy đào

Chẩn đoán hệ thống thủy lực dẫn động bộ công tác máy đào như bảng 3.2.

3.2. Bảo dưỡng kỹ thuật hệ thống thủy lực dẫn động bộ công tác máy

3.2.1. Khái niệm chung về bảo dưỡng

- Bảo dưỡng máy xây dựng : Là công việc dự phòng được tiến hành bắt buộc sau một chu kỳ vận hành nhất định trong khai thác máy theo nội dung công việc đã quy định.

- Mục đích :

+ Chủ yếu là kiểm tra, phát hiện những hư hỏng đột xuất, ngăn ngừa chúng để đảm cho cụm máy, xe vận hành an toàn.

+ Chăm sóc các hệ thống, các cơ cấu để đảm bảo chúng làm việc an toàn và không bị hư hỏng.

- Theo thời hạn và nội dung công việc, bảo dưỡng kỹ thuật đối với máy thi công chuyên dùng được phân thành các cấp sau:

1 - Bảo dưỡng theo ca: Sau mỗi ca làm việc người thợ lái máy phải tiến hành bảo dưỡng theo ca tại địa điểm thi công trước khi bàn giao máy. Công việc của cấp bảo dưỡng này gồm có việc lau chùi bên ngoài máy, kiểm tra và xiết chặt lại các mối ghép bu lông, khắc phục rò rỉ dầu ở các mối nối của tuy ô thuỷ lực, nhiên liệu hoặc nước, bơm mỡ và bôi trơn theo ca. Kiểm tra mức nhiên liệu có trong thùng chứa, mức dầu và nước làm mát động cơ, kiểm tra các cơ cấu máy.

3 - Bảo dưỡng định kỳ cấp II: Trong bảo dưỡng này bao gồm cả các công doạn của bảo dưỡng định kỳ cấp I có bổ sung thêm khâu kiểm tra, điều chỉnh các cơ cấu và hệ thống hoặc cụm máy cùng với việc sử dụng các thiết bị hay dụng cụ chẩn đoán kỹ thuật. Bảo dưỡng định kỳ cấp II do thợ bảo dưỡng tiến hành trong gara hay xưởng cùng với sự tham gia của nhóm thợ chuyên môn hóa.

4 - Bảo dưỡng định kỳ cấp III.: Trong bảo dưỡng này bao gồm tất cả các công việc của bảo dưỡng định kỳ cấp II nhưng được tiến hành kiểm tra cẩn thận hơn mà không cần tháo máy với mục đích xác định rõ khả năng sử dụng tiếp theo của nó hoặc cần sửa chữa.

3.2.2. Các tiêu chuẩn bảo dưỡng

- Trước khi nổ máy :

+ Kiểm tra màn hình máy

+ Kiểm tra, bổ sung mức nước làm mát

+ Kiểm tra, bổ sung mức nhiên liệu

+ Điều chỉnh gương

+ Điều chỉnh các cần điều khiển

+ Khi động cơ làm việc kiểm tra quan sát sự rò rỉ của dầu, nhiên liệu, nước trong các hệ thống.

-  Sau 250 giờ đầu tiên (đối với máy mới) :

+ Thay dầu máy và lõi lọc dầu

+ Thay lọc nhiên liệu và lõi lọc

+ Thay dầu hộp số, làm sạch lọc hút mạt hộp số

- Sau mỗi 1000 giờ chạy máy :

+ Thay thế lọc tinh nhiên liệu

+ Thay dầu hộp số, vệ sinh lưới lọc dầu hộp số

+ Vệ sinh thùng chứa nhiên liệu

- Sau mỗi 4000 giờ chạy máy :

+ Kiểm tra bơm nước

+ Làm sạch và kiểm tra tăng áp

+ Kiểm tra, điều chỉnh khe hở xuppap

+ Thay thế cụm kim phun

3.2.3. Bảo dưỡng van phân phối

Bảo dưỡng van phân phối thể hiện như bảng 3.3.

3.2.4. Bảo dưỡng xy lanh thủy lực

Bảo dưỡng xy lanh thủy lực như bảng 3.4.

KẾT LUẬN

Sau quá trình nghiên cứu và phân tích với đề tài “Khai thác kỹ thuật hệ thống thủy lực dẫn động bộ công tác máy đào Doosan DX420LC-5” với sự hướng dẫn của thầy giáo: TS……………….. em đã đạt được những kết quả sau:

1. Tổng quan về máy đào DX420LC-5:

DX420LC là dòng máy đào bánh xích hạng nặng, có hiệu suất làm việc cao, bền bỉ và phù hợp với các công trình xây dựng lớn, khai thác mỏ.

Hệ thống thủy lực đóng vai trò quan trọng trong việc điều khiển bộ công tác, giúp máy hoạt động hiệu quả và chính xác.

2. Phân tích hệ thống thủy lực bộ công tác máy đào DX420LC-5:

Hệ thống bao gồm bơm thủy lực, van phân phối, xi lanh thủy lực và các bộ điều khiển điện tử.

Hoạt động dựa trên nguyên lý truyền năng lượng từ dầu thủy lực để vận hành các cơ cấu như cần, tay cần, gầu và thiết bị phụ trợ.

3. Chẩn đoán và bảo trì hệ thống thủy lực máy đào DX420LC-5:

Các sự cố thường gặp như áp suất thấp, rò rỉ dầu, xi lanh yếu được phân tích và đề xuất phương án kiểm tra, sửa chữa.

Việc kiểm tra định kỳ hệ thống dầu, van điều khiển và bơm thủy lực giúp tăng tuổi thọ máy và giảm chi phí bảo trì.

Đồ án đã hoàn thành mục tiêu đề ra, giúp hiểu rõ hơn về nguyên lý hoạt động, cấu tạo và phương pháp chẩn đoán lỗi của hệ thống thủy lực trên máy đào Doosan DX420LC. Các giải pháp đề xuất có thể áp dụng trong thực tế nhằm nâng cao hiệu quả vận hành và độ bền của máy.

                                                                                                                                                               Hà nội, ngày … tháng … năm 20…

                                                                                                                                                          Sinh viên thực hiện

                                                                                                                                                           ……………….

TÀI LIỆU THAM KHẢO

1. Tài liệu kỹ thuật máy đào Doosan DX420LC

Hãng sản xuất: Doosan Infracore

Nội dung: Hướng dẫn vận hành, bảo trì và thông số kỹ thuật của máy đào DX420LC.

2. Sách chuyên ngành thủy lực

Nguyễn Bính (2015)  - Hệ thống thủy lực và khí nén trong máy công trình - Nhà Xuất Bản Khoa Học và Kỹ Thuật.

Trần Văn Thịnh (2017)  - Công nghệ thủy lực trong máy xây dựng – Nhà Xuất Bản Giao Thông Vận Tải.

3. Tài liệu đào tạo về hệ thống thủy lực máy công trình

Các bài giảng về nguyên lý làm việc, bảo dưỡng và sửa chữa hệ thống thủy lực của máy đào.

Các tài liệu từ các hãng sản xuất máy công trình khác như Komatsu, Caterpillar, Hitachi để so sánh và đối chiếu.

4. Trang web và nguồn tài liệu trực tuyến

Website chính thức của Doosan Infracore: www.doosaninfracore.com

Diễn đàn kỹ thuật máy công trình: Chia sẻ kinh nghiệm sửa chữa hệ thống thủy lực từ các chuyên gia và kỹ thuật viên.

"TẢI VỀ ĐỂ XEM ĐẦY ĐỦ ĐỒ ÁN"
