MỤC LỤC

Mục lục.........................................................................................................1

1 Mục đích ý nghĩa của đề tài  ........................................................................................... 4

2. Một số tính chất cơ bản của sản phẩm dầu mỏ............................................................. 4

3. Các loại bơm vận chuyển dầu......................................................................................... 6

4. Cơ sở lý thuyết.................................................................................................................. 8

4.1  Phạm vi sử dụng bơm ly tâm........................................................................................ 8

4.2. Sơ đồ vận chuyển dầu................................................................................................... 9

4.3.  Sơ đồ cấu tạo, nguyên lí làm việc .............................................................................. 9

4.4. Cơ sở lý thuyết của bơm ly tâm................................................................................... 13

4.4.1. Tam giác vận tốc và phương trình Becnuli với rãnh quay................................... 13

4.4.2. Cột áp trong bơm........................................................................................................ 15

4.4.3. Lưu lượng trong bơm ly tâm...................................................................................... 16

4.4.4. Công suất và hiệu suất............................................................................................... 16

4.4.5. Số vòng quay đặc trưng n_s......................................................................................... 17

4.4.6. Chiều cao đặt bơm an toàn không bị hiện tượng xâm thực ............................. .... 17

4.4.7. Ảnh hưởng của góc đặt cánh β₂: .......................................................................... ... 18

5. Tính toán các thông số cơ bản và chọn động cơ kéo bơm...................................... .... 20

5.1. Tính công suất để chọn bơm  ..................................................................................     20

5.2. Chọn động cơ kéo bơm................................................................................................. 20

5.3. Tính hiệu suất của bơm................................................................................................. 21

6. Xác định các kích thước chính của bơm....................................................................... 23

6.1. Tính toán bánh công tác bơm ly tâm........................................................................... 23

6.1.1. Lý thuyết tính toán bánh công tác........................................................................... 23

6.1.2. Tính toán bánh công tác............................................................................................ 25

6.1.3 Dựng đồ vận tốc........................................................................................................... 32

6.2. Thiết kế hình dạng rãnh bánh xe ở tiết diện kinh tuyến.......................................... 34

6.3. Thiết kế hình dạng cánh............................................................................................... 34

7. Tính toán phần dẫn dòng của bơm................................................................................. 40

7.1.  Các bộ phận phần dẫn dòng của vỏ........................................................................... 40

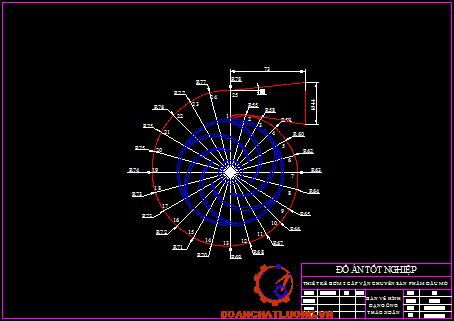

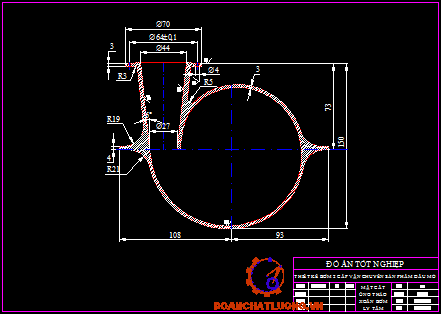

7.2. Thiết kế ống tháo kiểu xoắn........................................................................................ 42

8. Tính toán lực tác dụng lên bánh công tác ..................................................................... 48

8.1. Tính toán lực hướng trục.............................................................................................. 48

8.2. Lực khối lượng............................................................................................................... 52

8.3. Lực quán tính................................................................................................................. 53

9. Chiều cao hút cho phép................................................................................................... 54

10. Tính bền các chi tiết...................................................................................................... 55

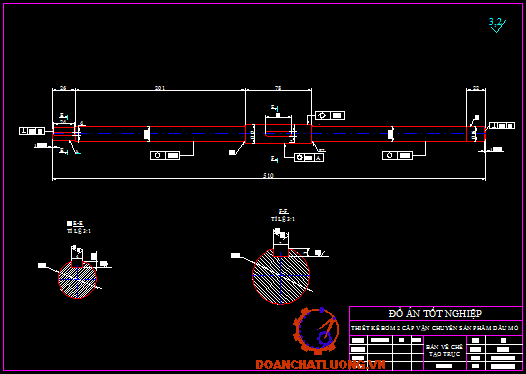

10.1. Tính trục ...................................................................................................................... 55

10.2. Tính bền then............................................................................................................... 61

10.3 Ổ trượt............................................................................................................................ 62

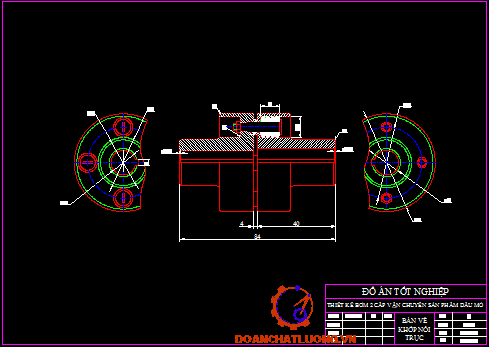

10.4. Khớp nối trục............................................................................................................... 65

11. Tính nhiệt trong bơm..................................................................................................... 67

12. Những vấn đề cần lưu ý khi vận hành bơm ly tâm.................................................... 69

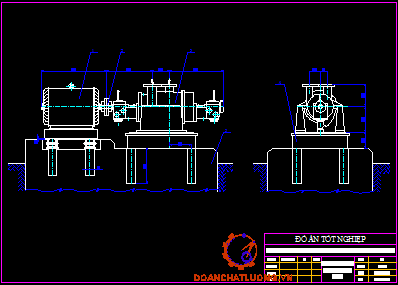

12.1. Lắp đặt máy bơm......................................................................................................... 69

12.2. Khởi động bơm ly tâm................................................................................................ 71

12.3. Vận hành bơm............................................................................................................. 72

13. Một số sự cố thường gặp và cách khắc phục.............................................................. 73

14. Kết luận........................................................................................................................... 78

Tài liệu tham khảo................................................................................................................ 79

LỜI NÓI ĐẦU

   Ngày nay máy bơm được sử dụng rất rộng rãi trong lĩnh vực sản xuất. Trong nông nghiệp, bơm là thiết bị không thể thiếu để thực hiện thủy lợi hóa và cơ khí hóa chăn nuôi trồng trọt. Trong công nghiệp, có thể nói không một nhà máy hoặc cơ sở sản xuất nào mà không sử dụng máy bơm.

   Là một sinh viên ngành cơ khí động lực, hiểu rõ được nhu cầu cần thiết đó, em đã  được nhận đề tài “ Thiết kế bơm vận chuyển sản phẩm dầu mỏ ” làm đề tài cho đồ án tốt nghiệp của mình.

   Trong quá trình thiết kế, với sự giúp đỡ tận tình của Thầy giáo hướng dẫn, em đã hoàn thành xong đề tài này. Dù đã rất cố gắng nhưng không thể tránh khỏi những sai sót. Kính mong nhận được sự giúp đỡ của quý thầy cô để em hoàn thiện được tốt hơn.

   Em xin chân thành cảm ơn các quý thầy cô đã trang bị kiến thức cho em trong thời gian vừa qua và thầy giáo hướng dẫn đã tận tình giúp đỡ em hoàn thành đồ án này.

                                                                                                     ……, ngày….tháng…năm 20…..

                                                 Sinh viên thực hiện

                                               …………..……

1. MỤC ĐÍCH Ý NGHĨA CỦA ĐỀ TÀI

Trong những năm gần đây với sự phát triển không ngừng của khoa học kỹ thuật, rất nhiều thành tựu khoa học kỹ thuật, các phát minh, sáng chế hiện đại và có tính ứng dụng cao ra đời. Là một quốc gia có nền kinh tế đang phát triển, nước ta đã và đang có những cải cách mạnh mẽ để thúc đẩy nền kính tế. Việc tiếp nhận áp dụng các thành tựu khoa học kỹ thuật tiên tiến được nhà nước quan tâm hơn nhằm thúc đẩy sự phát triển của các ngành kinh tế với mục đích đưa đất nước ta từ một nước có nền công nghiệp kém phát triển thành một nước có nền công nghiệp triển vào năm 2030.

Cùng với sự phát triển mạnh mẽ của các ngành công nghiệp thì yêu cầu đặt ra là các vấn đề về vận chuyển dầu khí phải được quan tâm chú trọng đầu tư nghiên cứu để đảm bảo đầy đủ nguồn năng lượng vận hành trong các nhà máy.

            Mục tiêu của đề tài là

·        Hiểu được kết cấu, mô tả được nguyên lý làm việc của bơm vận chuyển sản phẩm dầu mỏ.

·        Nắm được cấu tạo và phân tích các chi tiết đúng yêu cầu kỹ thuật.

·        Hiểu được công việc lắp ráp, kiểm tra sửa chữa các chi tiết của bơm.

            Ý nghĩa của đề tài

·        Đề tài giúp củng cố kiến thức, tổng hợp và nâng cao kiến thức chuyên ngành cũng như kiến thức ngoài thực tế xã hội.

·        Tăng cường ý thức tự học, tự nghiên cứu kiến thức chuyên ngành.

·        Những kết quả thu được sau khi hoàn thành đề tài này sẽ giúp cho em hiểu biết sâu hơn về kết cấu, điều kiện làm việc, hư hỏng, cách vận hành bơm và cách tính toán thiết kế một loại bơm nhất định.

2. MỘT SỐ TÍNH CHẤT CƠ BẢN CỦA SẢN PHẨM DẦU MỎ

2.1 Giới thiệu chung về dầu hỏa dân dụng

Như chúng ta đã biết dầu hỏa được chia ra làm nhiều loại: dầu hỏa thắp sáng, dầu hỏa dùng trong mục đích kĩ thuật, dầu hỏa động cơ. Trong kỹ thuật, dầu hỏa thường được dùng dưới dạng chất dung môi cho một số quy trình công nghiệp như sản xuất polivinhyl clo và nguyên liệu cho quá trình phân nhiệt.

Dầu hỏa dân dụng: gồm các loại dầu đốt chủ yếu dùng trong sinh hoạt hàng ngày, đôi khi được dùng làm chất hòa tan trong công nghiệp sản xuất lắc, vải dầu. Thành phần hóa học của dầu hỏa ảnh hưởng căn bản đối với sự cháy. Dầu hỏa có nhiều thành phần cacbuahydro thơm trong khi cháy sẽ tạo nhiều mụi khói.

Vì vậy phải loại bỏ một số loại hydrocacbon thơm dạng aromatic có trong phân đoạn kerosene, nhất là loại có nhiều vòng vì chúng là những chất khí cháy dể gây muội, khói, chất keo, a-xit napten làm tắc bấc trong muống đèn, làm giảm ánh sáng khi đốt và tạo ra ngọn lửa vàng. Có thể loại trừ được chất keo và a-xit naphten bằng cách tẩy bằng axit sunphuaric. Đối với cacbuahydro thơm thì có thể loại trừ bằng phương pháp chuyên môn. Trong thành phần của dầu hỏa dân dụng chỉ có các paraphin và naphten có số nguyên tử cacbon trong phân tử từ 10 đến 14. đây là các chất cháy tốt cho ngọn lửa xanh, nhiệt trị cao.

2.2  Đặc tính cơ bản của dầu hỏa

2.2.1 Màu sắc

Màu sắc chỉ cho chúng ta thấy độ sạch của sản phẩm. Để xác định màu sắc của dầu hỏa cần dùng phương pháp thử: đo màu Saybolt. Đây là một trong những đặc tính quan trọng nhất của dầu hỏa.

2.2.5  Độ nhớt động học

Độ nhớt động học cho biết khả năng chảy và bôi trơn của dầu hỏa. Độ nhớt động học được xác định ở nhiệt độ 40^oC và theo phương pháp thử ASTM D 445.

2.2.6 Điểm bắt cháy

Điểm bắt cháy là chỉ tiêu kỹ thuật cho biết về hiểm họa cháy và là cơ sở về mức nhiệt độ để bảo quản, tồn chứa và sử dụng dầu hỏa.

3. CÁC LOẠI BƠM VẬN CHUYỂN DẦU

3.3 Bơm ly tâm SULZER ký hiệu MSD 4x8x10,5

Là loại bơm ly tâm có 5 cấp nằm ngang trong đó bánh công tác thứ 1 là loại có 2 cửa hút, 4 bánh công tác còn lại là loại có 1 cửa hút được lắp làm 2 cặp đối xứng, có cửa hút ngược chiều nhau. Thân máy có cấu tạo gồm 2 nữa tháo được theo mặt phẳng ngang và được định vị với nhau bởi các chốt côn. Thân máy có 5 khoang chứa chứa các bánh công tác và giữ vai trò của các bánh hướng dòng. Phía dưới có ống giảm áp nối từ khoang chứa đệm làm kín phía áp suất cao về khoang cửa hút cấp 1 của bơm. Trục bơm được làm kín bằng đệm làm kín mặt đầu dạng kép. Có nhiệt độ làm việc với loại chất lỏng có nhiệt độ nhỏ hơn 160⁰C. Đệm được làm mát bằng dầu thủy lực Tellus 46 qua hệ thống tuần hoàn kín.

Các thông số kỹ thuật cơ bản của tổ hợp bơm như sau:

·        Lưu lượng bơm (m³/h) : 130

·        Cột áp định mức (m cột chất lỏng) : 400.

·        Hiệu suất hữu ích: 74%.

·        Công suất thủy lực của bơm (kW) : 147.

·        Cột áp dự trữ xâm thực (m cột chất lỏng) : 2,1.

·        Công suất động cơ điện (kW) : 185.

·        Số vòng quay (vòng/phút) : 2969.

·        Điện áp (v) : 380.

·        Tần số (Hz) : 50.

·        Chiều dài khớp nối (mm) : 180.

·        Trọng lượng của tổ hợp (kg) : 3940.

3.4 Bơm ly tâm HK-200/120

Là loại máy bơm ly tâm dùng để bơm dầu, khí hóa lỏng, dung dịch hữu cơ và các chất lỏng khác có tỷ trọng không quá 1050 kg/m³, độ nhớt động đến 6.10^-4 m²/s. Các chất lỏng này không được chứa các tạp chất cơ học có kích thước lớn hơn 0,2mm và hàm lượng không lớn hơn 0,2%, nhiệt độ làm việc trong khoảng -80⁰C đến 400⁰C. Tổ hợp gồm động cơ điện và bơm được lắp trên cùng một khung dầm và được liên kết với nhau bằng khớp nối răng. Bơm này thuộc chủng loại bơm ly tâm 1 tầng, dạng công xôn, có thân bơm, vấu tựa, ống hút và ống nối có áp (cửa ra) được đặt trên cùng một giá đỡ. Việc làm kín trục được thực hiện bằng đệm làm kín salnhic.

Các thông số kỹ thuật như sau:

·        Lưu lượng bơm (m³/h) : 200.

·        Cột áp định mức (m cột chất lỏng) : 120.

·        Hiệu suất hữu ích (%) : 67.

·        Cột áp dự trữ xâm thực (m cột chất lỏng) : 4,8

·        Công suất động cơ điện (kw) : 100

·        Số vòng quay (vòng/phút) : 2950

·        Điện áp (V) : 380

·        Tần số dòng điện (Hz) : 50

3.5 Bơm ly tâm IIHC 105/294

Là tổ hợp bơm ly tâm nằm ngang, nhiều tầng công tác. Nó được dùng vận chuyển dầu bảo hòa khí, dầu thương phẩm lẫn nước có nhiệt độ từ 1⁰C đến 45⁰C hoặc dùng để bơm nước trong các hệ thống công nghệ. Các chất lỏng bơm dùng cho bơm IIHC 105/294 cần đảm bảo các yêu cầu sau:

Tỷ trọng không vượt quá 1060 kg/m³,độ nhớt động không vượt quá 2,5.10^-4 m²/s, tạp chất cơ học có kích thước không vượt quá 0,2 mm và hàm lượng không lớn quá 0,2% khối lượng. Tổ hợp bao gồm động cơ điện và bơm được liên kết với nhau thông qua khớp nối mặt bích có phần moay ơ gắn theo theo ở 2 đầu trục, hai bích được nối với nhau bằng các bulong có lót ống đệm cao su giảm chấn. Đây là loại bơm có từ 2 đến 10 cấp bánh công tác, có cửa vào cùng chiều, do đó để cân bằng các lực dọc trục tác dụng lên bánh công tác bơm được bố trí ổ đỡ thủy lực ở đầu trục phía đầu cao áp với đường kính phù hợp với số bánh công tác của bơm.

Các thông số đặc tính kỹ thuật của bơm như sau:

·        Lưu lượng bơm (m³/h) : 105.

·        Cột áp định mức (m cột chất lỏng) : 294.

·        Hiệu suất hữu ích (%) : 68.

·        Công suất động cơ điện (kw) : 160

·        Số vòng quay (vòng/phút) : 2950

·        Điện áp (V) : 380

·        Tần số dòng điện (Hz) : 50

4. CƠ SỞ LÝ THUYẾT BƠM LY TÂM

4.1  Phạm vi sử dụng bơm ly tâm

Như ta đã biết bơm được sử dụng rất rộng rãi trong nền kinh tế quốc dân.

v Trong công  nghiệp : Bơm được sử dụng trong tất cả các nhà máy, các cơ sở sản xuất. Trong các nhà máy nhiệt điện hay ở trên các tàu thuỷ bơm chiếm vị trí quan trọng trong việc cân bằng năng lượng. Trong ngành công nghiệp chế tạo máy bơm được sử dụng phổ biến: nó là một trong các bộ phận chủ yếu của hệ thống điều khiển và truyền động thuỷ lực trong máy. Bơm có một ý nghĩa lớn trong công nghiệp hoá chất, chế biến dầu mỏ và ở hệ thống chuyển tải các sản phẩm của dầu mỏ đi xa. Đặc biệt ở những tổ máy bơm cực lớn ở các hệ thống tích thuỷ năng và phục vụ ở các kênh đào. Bơm được sử dụng rộng rãi trong việc chuyển tải thuỷ lực: máy hút bùn, chuyển tải than đá, bột giấy…Bơm cũng được sử dụng như là một thiết bị phụ để cấp dầu bôi trơn các máy và để cấp nhiên liệu lỏng.

v Trong nông nghiệp: Bơm là thiết bị không thể thiếu trong việc thuỷ lợi hoá và cơ khí hoá chăn nuôi trồng trọt

v Trong sinh hoạt hằng ngày: Bơm được sử dụng trong việc cung cấp nước sạch cho các thành phố cũng như cung cấp nước sạch từ các giếng ở nông thôn và miền núi.

Trên hình 4-1 là biểu đồ phân bố phạm vi sử dụng của các loại bơm hướng trục, bơm ly tâm và bơm píttông.

Hình 4-1 Biểu đồ phân bố phạm vi sử dụng của các loại bơm hướng trục, bơm ly tâm và bơm píttông.

4.2. Sơ đồ vận chuyển dầu

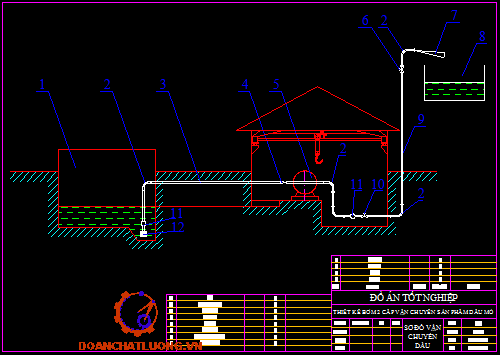

Hình 4-2 Sơ đồ vận chuyển

1. Bể hút, 2. cút 90^o, 3. ống hút; 4. ống côn; 5. bơm ly tâm;

6. đồng hồ đo lưu lượng; 7. miệng xả; 8. bể đẩy; 9.ống đẩy;

10. van chặn; 11. van một chiều; 12. lọc

4.3.  Sơ đồ cấu tạo, nguyên lí làm việc

4.3.1.     Sơ đồ cấu tạo và Chức năng của từng bộ phận ( Hình 4 – 3 )

         + 1. Then hoa : then hoa dùng để nối khớp với động cơ điện để dẫn động trục bơm ly tâm làm việc.

+ 2. Ống lót bảo vệ: Trong quá trình sử dụng bơm hay xảy ra hiện tượng xâm thực, bơm làm việc trong trường hợp này là bơm dầu nóng nên hiện tượng xâm thực và ăn mòn mạnh hơn. Để khỏi thay thế toàn bộ đường ống hút thì người ta lắp thêm một ống lót để đễ dàng thay thế khi ống lót này bị hỏng.

         + 3. Phớt làm kín: Nó có nhiệm vụ hạn chế sự rò rỉ chất lỏng và dẫn nhiệt sinh ra do ma sát giữa phớt và trục.

         + 4. Bộ phận dẫn dòng vào: tạo trường vận  tốc ổn định khi chất lỏng đi vào bánh công tác để giảm tổn thất thủy lực, thay đổi phương chiều và trị số của dòng chảy sao cho phù hợp với yêu cầu thiết kế từ cửa hút đến điểm vào bánh công tác. Bộ phận dẫn hướng vào có kết cấu ống dẫn hướng vào vuông góc với trục nên dòng chảy vào vuông góc với trục bơm sau đó được phân bố theo hướng đối xứng với trục đi vào miệng hút bánh công tác.

         + 5. Vỏ bơm: thường được chế tạo bằng gang, là bộ phận khung của cả bơm, chứa đựng các bộ phận chi tiết trên bơm.

         + 6. Bộ phận dẫn dòng ra : nhiệm vụ của bộ phận dẫn dòng ra là nhận lưu thể đi ra từ bánh công tác sau đó dẫn hướng ra ống đẩy, để đảm bảo giữ được luật dòng chảy và ít tổn thất va đập thì bộ phận dẫn dòng ra thường có dạng xoắn ốc mở rộng dần.

         + 7 Bánh công tác: là bộ phận quan trọng nhất của bơm trực tiếp biến đổi năng lượng và bao gồm ba phần (đĩa trước, đĩa sau và các cánh dẫn) cố định với nhau tạo thành các rãnh cánh (nó được chế tạo bằng phương pháp đúc hoặc hàn). Có yêu cầu cao về độ chính xác chế tạo

         + 8. Đệm chống thấm: để chống rò rỉ dầu giữa chi tiết quay và chi tiết đứng yên.

         + 9. Buồng xoắn: để tạo giảm áp suất (tạo độ chân không) ở đầu vào bánh công tác và làm tăng áp suất ở đầu ra bánh công tác.

         + 10. Trục bơm: chức năng của trục bơm là để truyền mômen quay từ động cơ điện đến bánh công tác. Nó được chế tạo với độ đồng tâm chính xác cao.

         + 11. Ổ bi đỡ: để đỡ trục bơm làm việc.

         + 12. Nắp chặn: để cố định ổ bi đỡ trên thân bơm.

4.3.2.     Nguyên lí làm việc chung

Khi bơm làm việc thì bánh công tác quay, các phần tử chất lỏng ở trong bánh công tác dưới ảnh hưởng của lực ly tâm bị văng từ trong ra ngoài, chuyển động theo các máng dẫn và đi vào ống đẩy với áp suất cao hơn, đó là quá trình đẩy của bơm. Đồng thời ở lối vào của bánh công tác tạo nên vùng có chân không và dưới tác dụng của áp suất trong bể chứa lớn hơn áp suất ở lối vào của bơm, chất lỏng ở bể hút liên tục bị đẩy vào bơm theo ống hút, đó là quá trình hút của bơm.

Trước khi bơm làm việc, cần phải làm cho thân bơm (trong đó có bánh công tác) và ống hút được điền đầy chất lỏng, thường gọi là mồi bơm.

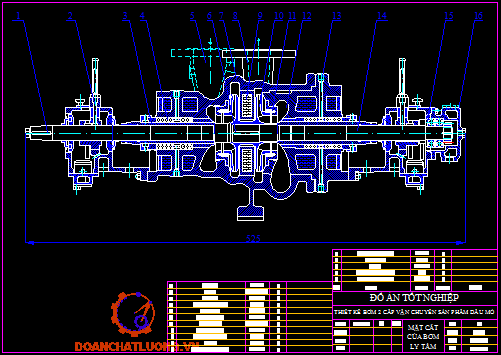

Hình 4 – 3   Sơ đồ cấu tạo bơm ly tâm

1. Then; 2. Ống lót bảo vệ;   3. Phớt làm kín dọc trục;   4. Bộ phận dẫn dòng vào;   5. Vỏ Bơm;  6. Bộ phận dẫn dòng ra; 7. Bánh công tác;  8. Đệm chống thấm; 9. Buồng xoắn; 10. Trục Bơm; 11. Ổ bi đỡ; 12. Nắp c

4.4. Cơ sở lý thuyết của bơm ly tâm

4.4.1. Tam giác vận tốc và phương trình Becnuli với rãnh quay

Hình 4-4 Lực tác dụng lên chất lỏng trong rãnh quay

Xét điểm M chuyển động trong rãnh với vận tốc góc là ω, cách trục quay bán kính r.

Điểm M chuyển động với vận tốc vòng là u

u = ω.r

Trong đó: n - số vòng quay của rãnh quanh trục Oz.

Vận tốc tương đối w:

w = Q/S

S- diện tích mặt cắt ngang của rãnh

Vận tốc tuyệt đối c của điểm M là tổng hình học của vận tốc u và w

                                                    (4-1)

Trong đó:

c_u = c.cosα

c_m = c.sinα là hình chiếu

tuyệt đối của vận tốc

tuyệt đối lên phương của u

và vuông góc với phương u.

α – góc giữa c và u                                      Hình 4-5  Tam giác vận tốc

β - giữa w và u, chính là góc

giữa chiều dòng chảy tại điểm M trong rãnh so với phương của vận tốc vòng.

Ta viết lại :

Hay:

Phương trình thuỷ động học cho chất lỏng chuyển động dưới tác dụng của ngoại lực:              (4-2)

Trong đó:

ρ - khối lượng riêng (kg/m³)

γ = ρ.g - trọng lượng riêng (N/m³)

x,y,z - toạ độ của điểm M

R_x,R_y,R_z – hình chiếu của lực khối tính cho 1 đơn vị khối lượng chất lỏng theo các trục toạ độ (N/m³)

G = - γ.V = -ρ.g.V - trọng lượng của chất lỏng (N)

F_lt - lực ly tâm tính cho một đơn vị thể tích  (N/m³)

x = r.cosφ

y = r.sinφ

x² + y² = r²

m = ρ.V (kg),  a = ω².r (m/s²)

F_lt =  = ρ.ω².r  (N/m³)

Þ R_x = F_ltcosφ = ρ.ω².r.cosφ = ρ.ω².x

Þ R_y = F_ltsinφ = ρ.ω².r.sinφ = ρ.ω².y

Þ R_z = = - ρ.g

m - khối lượng của điểm vật chất (kg)

V - Thể tích của phần tử (m³)

Thay các giá trị trên vào tích phân và nhân với ρ.g ta có:

                                   (4-3)

Nếu rãnh không quay quanh trục Oz thì u = 0, khi đó w ≡ c thì phương trình trên trở thành:

                                               (4-4)

Đó chính là phương trình Becnuli cho chất lỏng chảy trong rãnh không chuyển động, đó là dạng tổng quát để phân tích dòng chảy trong khu vực bánh công tác.

4.4.2. Cột áp trong bơm.

Ta coi một rãnh trong bánh công tác như một ống quay

Phương trình Becnuli cho 1-2 ( z₁ = z₂) ống quay cho chuyển động tương đối.

                                                   (4-5)

Phương trình Becnuli cho 0-3 ( z₀ = z₃)

                                                          (4-6)

Coi như: c_o » c₁, p₀ » p₁, c₂ » c₃, p₂ » p₃ thay vào (a),(b)

                                  (4-7)

Thay vào phương trình (4-5),(4-6) ta được:

                                                                (4-8)

Đó chính là phương trình Ơle cho máy cánh dẫn.

Thường thì chất lỏng đi vào bánh công tác theo phương bán kính nên c₁^ u₁

(α = 90^o) Þ c_1u = 0

                     Nên                                                     (4-9)

Đây chính là phương trình sử dụng rộng rãi trong việc tính toán các bơm, quạt, máy nén cánh dẫn.

4.4.3. Lưu lượng trong bơm ly tâm

Được xác định theo công thức sau:

                           Q = p.D₂.b₂.c_2m = p.D₁.b₁.c_1m = p.D_i.c_im.b_i         (4-10)

Trong đó:

D₁,D₂ – Đường kính ở cửa vào và cửa ra của bánh công tác.

B₁,b₂ – Bề rộng ở cửa vào và cửa ra của bánh công tác.

C_m – Hình chiếu vận tốc tuyệt đối lên phương thẳng góc với phương của u

Ta có: b = k₁.D

k₁ – hệ số tỷ lệ

và c_m = φ.u =

φ – hệ số tỷ lệ

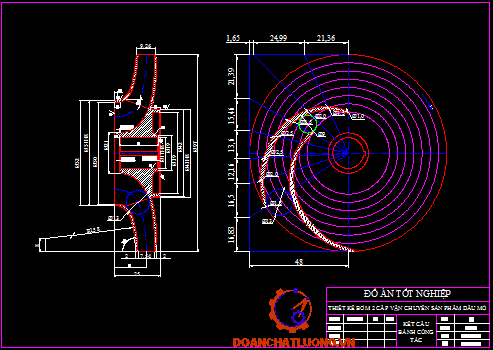

Hình 4-6 Các kích thước của bánh công tác

4.4.4. Công suất và hiệu suất

         Công suất (N):

                     Công suất thủy lực (N_tl):  N_tl = ρ.g.Q.H.                                                                                                                Công suất máy (N): Đây là công suất bao gồm cả tổn thất.

          Hiệu suất (η):

                      Với bơm, quạt, máy nén:                                                                                                                                                                                                                                                        Với động cơ, tuốc bin:

         Có ba giá trị hiệu suất đặc trưng cho ba loại tổn thất chính trong máy thủy lực đó là:

         Hiệu suất cơ khí (): Đặc trưng cho tổn thất năng lượng do ma sát cơ khí và ma sát giữa chất lỏng với bề mạt không làm việc của máy.

         Hiệu suất thể tích (): Đặc trưng cho tổn thất năng lượng do dò rỉ chất lỏng qua các khe hở.

         Hiệu suất thủy lực (): Đặc trưng cho tổn thất năng lượng do ma sát giữa chất lỏng  với bề mặt làm việc của máy.

                     => η = ..

4.4.5. Số vòng quay đặc trưng (n_s)

         Số vòng quay đặc trưng n_s của một máy thủy lực cánh dẫn không phải là số vòng quay thực của máy đó, mà là số vòng quay của máy mô hình tương tự có các thông số như sau:

H_s = 1 m cột nước

Q_s  = 1 mã lực = ( 0,736 kW )

 n_s : số vòng quay trong vòng một phút

η_s : hiệu suất có lợi nhất

                     .

                     Trong đó : n (vg/ph), H (m), N (kW), Q (m³/s)

4.4.6. Chiều cao đặt bơm an toàn không bị hiện tượng xâm thực

         Để bơm làm việc không bị hiện tượng xâm thực phá hoại thì phải đặt bơm thấp hơn  giới hạn chiều cao cho phép:

                     H_S =         (m).

         Trong đó :

                     : Cao trình đặt bơm so với mặt nước biển (m).

                     h_th: Tổn thất thủy lực trên đường ống hút     (m).

                     H: Cột áp của bơm (m).

                     σ = (0,00017 ¸ 0,00022).n_s^4/3

         Với:  n_s là số vòng quay đặc trưng của bơm.

                  σ  là hệ số xâm thực

Hình 4-7 Sơ đồ xác định chiều cao hút

4.4.7. Ảnh hưởng của góc đặt cánh β₂:

 Ta có                 H = H_t + H_d =              (a)

Coi c_1m = c_2m

                         (b)

                     H_t = H - H_d   (H_t >0)                    (c)

- Khi β₂ > 90^o sao cho c_2u = 2u₂

           Từ  (a) Þ

Từ  (b) Þ               Þ       β₂  =  β_2max

Từ  (c) Þ  H_t = 0

- Khi β₂ = 90^o sao cho c_2u = u₂

Từ  (a) Þ

Từ  (b) Þ

Þ       β₂  =  β_2max giảm thì H_t tăng và H_đ giảm

Khi β₂ = 90^o thì

        (c) Þ  H_t = H_d =

- Khi β₂ = 90^o sao cho c_2u = 0

 Từ  (a) Þ H = 0

            Từ  (b) Þ  H_d = 0             Þ       β₂  =  β_2min

            Từ  (c) Þ  H_t = 0

Vậy giá trị β₂ nằm trong khoảng hợp lý là β_2min < β₂ <  β_2max

5.3.3. Hiệu suất cơ khí

  Sơ bộ chọn η_c  = 0,96

5.3.4. Hiệu suất toàn bộ của bơm

Theo [1]  η = η_H.η_tt.η_c

Þ η = 0,81.0,971.0,96 = 0,76

6. XÁC ĐỊNH CÁC KÍCH THƯỚC CHÍNH CỦA BƠM

6.1. Tính toán bánh công tác bơm ly tâm

6.1.1. Lý thuyết tính toán bánh công tác

Hình 6-1. Dựng đồ vận tốc tại một điểm bất kỳ ở vùng bánh xe

Giả thiết cho trước kích thước hình học của bánh xe, lưu lượng Q, số vòng quay n. Đầu tiên xét chiều rộng b ở tiết diện kinh tuyến so với chiều dài không lớn sao cho có thể bỏ qua sự biến thiên vận tốc theo chiều rộng. Điều đó xảy ra ở bơm ly tâm có tỷ tốc bé. Sử dụng sơ đồ số cánh nhiều vô hạn ta xác định đại lượng và hướng vận tốc tương đối tại một điểm nào đó ở vòng tròn bán kính R. Trong trường hợp này vận tốc tương đối hướng theo tiếp tuyến với mặt cánh. Để xác định trị số vận tốc tương đối ta dùng phương trình liên tục, lập phương trình này cho tiết diện của dòng chảy giới hạn bởi mặt phẳng quay thẳng góc với thành phần vận tốc kinh tuyến của dòng chảy w_m. Ta kí hiệu diện tích của tiết diện này (trừ phần diện tích do chiều dày cánh chiếm) là S

Khi đó                                                                          (6-1)

Tính đến hệ số co hẹp tiết diện K do thân cánh chiếm ta có:

Vận tốc theo ở điểm khảo sát bằng vận tốc quay của bánh xe và hướng theo tiếp tuyến τ với vòng tròn bán kính r về phía quay:

                                                                                     (6-2)

Thành phần kinh tuyến w_m của vận tốc tương đối sẽ bằng thành phần  kinh tuyến c_m của vận tốc tuyệt đối nằm theo phương vuông góc với vận tốc theo u. Vận tốc tương đối w hướng theo tiếp tuyến với mặt phẳng cánh tạo với hướng ngược của vận tốc theo một góc β. Góc β tính theo hướng nói trên là để cho với chiều thông thường của cánh máy bơm, trị số này không lớn hơn 90˚. Từ đầu cuối của vectơ c_m ta kẻ một dường thẳng song song với hướng u cho đến khi gặp tiếp tuyến τ. Giao điểm này là đầu cuối của vectơ vận tốc tương đối w.

Đại lượng vận tốc tương đối:

                                                                          (6-3)

Trong đó: c^,_m – thành phần kinh tuyến của vận tốc tuyệt đối không kể đến sự co hẹp tiết diện do cánh gây ra.

Cộng  và  theo quy luật hình bình hành, ta có vận tốc tuyệt đối . Như vậy sơ đồ có số cánh nhiều vô hạn cho phép dựng bình đồ vận tốc tại bất cứ điểm nào bên trong khu vực cánh.

Hệ số co hẹp K bằng tỷ số giữa diện tích tiết diện dòng chảy tự do và tiết diện thực của dòng chảy.

                                                                               (6-4)

Trong đó:

z - số cánh

s - chiều dày cánh ở tiết diện trụ

           Ta kí hiệu bước của cánh là t - khoảng cách trên cùng một vòng tròn giữa những điểm cùng tên của các cánh kế tiếp, ta có hệ số co hẹp:

                                                                                               (6-5)

Chiều dày cánh s ở tiết diện trụ có thể biểu thị qua chiều dày thẳng góc δ và góc β

Bởi vì bước cánh  nên biểu thức của hệ số co hẹp K sẽ có dạng:

                                                     (6-6)

6.1.2. Tính toán bánh công tác

6.1.2.1. Xác định đường kính trục và bầu

a. Xác định đường kính trục:

Theo [5] ta có thể tính sơ bộ đường kính trục theo mômen xoắn

Trong đó:

[τ]_x - ứng suất xoắn cho phép của vật liệu làm trục. Ở đây ta chọn vật liệu là thép cacbon, với thép C₃₀ ÷ C₄₅ thì giá trị

[τ]_x = 10 ÷ 13 (N/mm²)

Chọn [τ]_x = 13 (N/mm²)

M_x – mômen xoắn tác dụng lên trục bơm

                   (N.mm)

Thay số vào ta được

                 (Nmm)

                      Þ  11,16(mm)

Chọn d_t = 17 (mm) vì bánh công tác có lắp thêm rãnh then.

b. Xác định đường kính bầu:

Theo [1] ta có

d_b = (1,2 ÷ 1,25)d_t

Chọn d_b = 1,25.d_t

              = 1,2.17 = 21,25 (mm)

6.1.2.2. Xác định kích thước mép vào bánh công tác

a. Xác định đường kính mép vào bánh công tác D_o

Đường kính mép vào cơ bản phụ thuộc vào lưu lượng và số vòng quay của bánh xe. Được xác định  theo phương trình

Trong đó:

Q – Lưu lượng tính toán của bơm

Q’₁ – Lưu lượng tính toán của bánh xe, lưu lượng này lớn

 hơn lưu lượng Q bằng tổn thất thể tích

 (m³/s)

C_o- được tính theo công thức S.S.Rudnhev

để sơ bộ chọn vận tốc c_o

Trong đó α_o - hệ số, thường nằm trong

 khoảng 0,06 ÷ 0,08

Chọn α_o = 0,08

2,45 (m/s)

Hình 6-2. Sơ đồ tính toán bánh công tác

0,047 (m)

Lấy D_o = 0,05 (m)

Xác định lại c_o:

  = 2,13 (m/s)

b. Xác định đường kính trung bình mép vào bánh công tác R₁

Ta có 0,02 (m)

c. Xác định chiều rộng mép vào bánh công tác b₁

Theo [1] giá trị b₁ được xác định theo công thức

Trong đó:

c’_1m – thành phần vận tốc kinh tuyến của vận tốc tuyệt đối trước khi tiết diện bị co hẹp do các cánh gây ra

c’_1m = c_o = 2,13 (m/s)

Thay số vào ta được

0,0128 (m)

d. Xác định góc vào bánh công tác β₁

Sau khi vào bánh công tác thành phần vận tốc kinh tuyến sẽ tăng lên vì tiết diện dòng chảy bị co hẹp do thân cánh gây nên

Ta có

Theo [1] c_1m = K₁.c’_1m

Trong đó: K₁ - hệ số co hẹp tiết diện

K₁ = 1,10 ÷ 1,15

Chọn K₁ = 1,14

Þ c_1m = 1,14.2,13 =  2,43 (m/s)

Vận tốc theo khi vào bánh công tác u₁

6,07  (m/s)

Để đảm bảo dòng chảy vào cánh bánh công tác không bị va thì góc vào góc vào bánh công tác phải thoã mãn:

0,4

Þ β_1o = arctag(0,4) = 21˚

Theo [1] góc vào của bánh công tác được xác định trong khoảng 20 ÷25⁰

Nên ta chọn β₁ = 24˚

Theo [1]  β₁ = β₁₀ + δ

Trong đó: δ - trị số góc tới khi tính đến sự co hẹp dòng chảy do các cánh gây ra

Þ δ =  β₁ - β₁₀  = 24˚ - 21˚ = 3˚

6.1.2.3. Xác định kích thước mép ra bánh công tác

6.1.2.3.1. Các kích thước cơ bản ở mép ra bánh công tác trong trường hợp gần đúng thứ nhất

a. Bán kính mép ra bánh công tác R₂

Được xác định theo công thức

Ta có

Trong đó:  hệ số của thành phần quay của vận tốc tuyệt đối khi dòng chảy ra khỏi bánh xe. Giả thiết  0,5

Mà 11 (m) - Cột chất lỏng của bánh công tác

Giá trị gần đúng u₂ trong trường hợp gần đúng lần thứ nhất được xác định theo công thức

14,73 (m/s)

Vậy bán kính mép ra của bánh công tác

0,0485 (m)

b. Góc ra bánh xe công tác β₂

Được xác định theo công thức

Tỉ số  nhằm giảm tổn thất do xoáy gây ra.

Chọn 1,12

K₂ = 1,05 ÷ 1,10

Chọn K₂ = 1,1

Thường 0,7.2,13 = 1,49

Þ 0,305

Þ β₂ = arcsin(0,3106) = 17^o45’

c. Số cánh z và ảnh hưởng của số cánh hữu hạn

+ Số cánh z

Được xác định theo công thức

= = 5,589

Chọn z = 6 cánh

+ Độ hiệu chỉnh do ảnh hưởng của số cánh hữu hạn

Trong đó:

Ψ = (0,55÷0,65) + 0,6.sinβ₂

   = 0,61 + 0,6sin(18˚)

   = 0,7954

0,32

6.1.2.3.2. Các kích thước cơ bản ở mép ra bánh công tác trong trường hợp gần đúng thứ hai.

Dựa vào các giá trị r₂, z, β₂, p ta tính lại u₂ sau đó xác định lại r₂

Theo [1]

Trong đó:

c_2m = K₂.c’_2m = 1,1.1,49 = 1,643 (m/s)

 = 11.(1 + 0,32) = 14,59  (m)

14,76(m/s)

0,0485 (m)

0,007523 (m)

Ta thấy giá trị u₂ trong trường hợp gần đúng lần thứ hai chưa phù hợp so với  gái trị u₂ ban đầu nên ta tính tiếp giá trị này ở lần gần đúng tiếp theo.

6.1.2.3.3. Các kích thước cơ bản ở mép ra bánh công tác trong trường hợp gần đúng thứ ba.

Xác định lại hệ số hiệu chỉnh P

Trong đó:

Ψ = (0,55÷0,65) + 0,6.sinβ₂

    = 0,61 + 0,6sin(18˚)

    = 0,7954

0,319

Nên H¥ = (1+P).H₁ = (1+0,32).11 = 14,59(m)

Bán kính mép ra bánh xe công tác

Ta có:

Thay số vào :

14,73 (m/s)

Ta thấy giá trị u₂ trong trường hợp gần đúng lần thứ ba gần đúng với giá trị ban đầu nên chọn giá trị này là giá trị cuối cùng.

Khi đó:..

(m/s)

Chiều rộng mép ra bánh xe công tác:

0,007538 (m)

Kiểm tra lại K₁, K₂

Với δ₁  - Chiều dày cánh ở cửa vào bánh công tác

Với 0,02 (m)

0,001 (m)

1,14

Với δ₂  - Chiều dày cánh ở cửa ra bánh công tác

Với 0,0507 (m)

0,001426 (m)

1,1

Giá trị vận tốc tương đối ở lối vào và lối ra của bánh công tác:

5,98(m/s)

5,316 (m/s)

6.1.3 Dựng đồ vận tốc

6.1.3.1. Đồ vận tốc khi dòng chảy vào bánh công tác

Ta có các giá trị cơ bản sau:

Thành phần vận tốc tuyệt đối khi chưa kể đến sự co hẹp của tiết diện cánh

c’_1m = 2,1338 (m/s)

Thành phần vận tốc tuyệt đối khi xét đến ảnh hưởng của sự co hẹp tiết diện cánh

c_1m = K­₁.c’_1m = 1,14.2,1338 = 2,43 (m/s)

Vận tốc tương đối

w₁ = 5,98 (m/s)

Vận tốc theo

u₁ = 6,07 (m/s)

Góc vào bánh công tác không kể đến sự va vào thành

β₁₀ = 21˚

Góc vào bánh công tác có kể đến sự va vào thành

β₁ = 24˚

Góc tới

δ = 3˚

Ta có đồ vận tốc khi dòng chảy ở lối vào bánh công tác:

6.1.3.2. Đồ vận tốc khi dòng chảy ra bánh công tác

Ta có các giá trị cơ bản sau:

Thành phần vận tốc tuyệt đối khi xét đến ảnh hưởng của sự co hẹp tiết diện cánh

c_2m = K­₂.c’_2m =1,1. 1,4937 = 1,64 (m/s)

Thành phần vận tốc tương đối

5,3 (m/s)

Vận tốc theo

u₂ = 14,73 (m/s)

Góc vào bánh công tác có kể đến sự va vào thành

β₂ = 18˚

Đồ vận tốc khi ra khỏi bánh xe có tính đến số cánh là hữu hạn.

Trong tính toán bánh xe cánh, theo lý thuyết cơ bản ta giả thuyết là hướng của vận tốc tương đối khi ra khỏi bánh xe trùng với tiếp tuyến tại phần ra của cánh. Nhưng trong điều kiện thực tế số cánh hữu hạn, vận tốc tương đối trên vòng tròn sẽ khác nhau và giá trị trung bình của nó w₂ sẽ chệch khỏi hướng tiếp tuyến với cánh về phía giảm góc β₂. Điều đó làm giảm thành phần quay của vận tốc tuyệt đối c’_2u so với c_2u¥ tương ứng với tỷ số cột nước H₁ và H­_¥

Ta có:

Mà 9,72 (m/s)

7,43(m/s)

Ta có đồ vận tốc khi dòng chảy ở lối ra bánh công tác

6.2. Thiết kế hình dạng rãnh bánh xe ở tiết diện kinh tuyến

Hình 6-3. Dựng rãnh bánh xe ở tiết diện kinh tuyến

Hình dạng rãnh ở tiết diện kinh tuyến được tiến hành thiết kế thế nào đó để thành phần kinh tuyến của vận tốc biến đổi đều từ trị số khi vào c’_1m đến trị số khi ra c’_2m. Để có thường cho đồ thị biến đổi c’_m phụ thuộc vào bán kính r hay vào chiều dài đường trung bình của rãnh s. Đường này được phát hoạ trên cơ sở của việc thiết kế sơ bộ. Sau khi từ đồ thị ta tìm ra được c’_m cho từng giá trị của s, theo phương trình liên tục ta xác định chiều rộng của rãnh:

Tìm được chiều rộng rãnh b phụ thuộc vào chiều dài đường trung bình s, từ một loạt điểm nằm trên đường s lấy làm tâm vẽ hàng loạt vòng tròn có đường kính bằng b. Đường bao các vòng tròn đó chính là đường viền của rãnh được hiệu chỉnh.Sau đó theo vị trí đường viền của rãnh được hiệu chỉnh mà xác định vị trí cuối cùng của đường trung bình s, các giá trị tương ứng b và c’_m.

6.3. Thiết kế hình dạng cánh

Thiết kế hình dạng cánh tạo điều kiện cho dòng chảy bao không bị tách khỏi cánh làm cho tổn thất thuỷ lực sẽ bé nhất. Với điều kiện đó người thiết kế sẽ cho vận tốc tương đối biến đổi đều phụ thuộc vào chiều dài đường trung bình của rãnh từ trị số w₁ đến trị số w₂ không có cực đại và cực tiểu. Có liên hệ hàm số của w và c’_m vào s, cho trước chiều dày của cánh phụ thuộc váo s, ta có thể xác định góc nghiêng cánh β.

Ta có   (a)

từ đó:

Chiều dày cánh δ được chọn bằng nhau hoặc mỏng hơn ở các mép.

Hình 6-4. Dựng cánh hình trụ theo điểm

Trong những bánh công tác có đường trung bình ở tiết diện kinh tuyến hầu như hướng tâm (trong giới hạn bố trí các cánh từ r₁ đến r₂ có thể bỏ qua sự khác nhau giữa chiều dài của phần tử đường trung bình ds với số gia của bán kính dr. Trong trường hợp này cánh có thể được thiét kế với mặt hình trụ mà đường sinh của nó song song với trục bánh xe. Phương trình vi phân của đường viền cánh có dạng:

Từ đó suy ra

Góc δ cho ở phương trình (a) như là hàm số của r. Giả thiết θ₁ = 0 khi r = r₁. Sau khi tích phân từ r₁ đến r_k ta có:

Do giá trị β và δ phụ thuộc vào r thường cho không phải ở dạng giải tích mà ở dạng đồ thị hoặc lập bảng, nên phải tiến hành tích phân ở dạng số. Ký hiệu hàm số bên trong tích phân . Khi đó

Trong đó:

Δθ – gia số góc ở tâm

Δr –  gia số bán kính

B_i và B_i+1 – giá trị của hàm số bên trong tích phân ở đầu và cuối đoạn khảo sát

Tổng cộng lại ta có

Sau khi tính được θ như là hàm số của r, đưa các điểm tương ứng vào bình đồ và căn cứ vào các điểm đó dựng đường trung bình của cánh.

Lập bảng tính toán để vẽ hình dạng rãnh và cánh:

(1)       k- thứ tự các điểm chia

k = 1: ứng với cửa vào bánh công tác

k = 8: ứng với cửa ra bánh công tác

(2)       s_k – giá trị của đường trung bình s ứng với giá trị tại điểm k

s_k = s_k-1 + Δs

Với

Giá trị đường trung bình r₁, r₂ gần như hướng tâm nên

          0,004 (m)

                                         = 4 (mm)

(3)       r_k – giá trị bán kính tại điểm chia k

r_k = r_k-1 + Δr

Δr - số gia bán kính

4 (mm)

(4)       c’_mk – giá trị vận tốc tại điểm chia k

c’_mk = c’_mk-1 + Δc’_m

Với - 0,0914 (m/s)

(5)       b_k - Chiều rộng rãnh tại điểm chia k

(6)        w_k - vận tốc tương đối tại điểm k

- 0,0948

(7)        Tỷ số

(8)       T_k­ - bước cánh

(9)       δ - chiều dày cánh tại điểm k

Chọn ở các mép cánh mỏng hơn

(10)     Xác định giá trị

(11)     Giá trị

(12)     β_k – góc ứng với điểm k

(13)     tgβ_k

(14)

(15)     Δs = 4 (mm)

(16)      Tỷ số

(17)

(18)

(19)       Giá trị θ_k đổi sang độ.

Hình 6-5 Hình vẽ hình dạng bánh công tác

Hình 6-6. Kết cấu bánh công tác

7. TÍNH TOÁN PHẦN DẪN DÒNG CỦA BƠM

7.1.  Các bộ phận phần dẫn dòng của vỏ

Các rãnh dẫn chất lỏng vào và ra khỏi bánh công tác tạo thành phần dẫn dòng của vỏ. Nhiệm vụ của các rãnh dẫn dòng là đảm bảo giá trị và hướng cần thiết của vận tốc chất lỏng khi vào bánh công tác. Cùng với điều kiện đó, trường vận tốc cần phải được đối xứng hơn so với trục và đều hơn trên toàn bộ tiết diện. Trong phần lớn các trường hợp, vận tốc chất lỏng ở rãnh dẫn vào tăng lên và tổn thất trong đó tương đối không lớn lắm, tuy nhiên phá vỡ sự đều đặn của trường vận tốc có ảnh hưởng đến giá trị tổn thất trong bánh công tác và trong các bộ phận tiếp theo của phần dẫn dòng.

7.1.1. Yêu cầu rãnh thoát dòng

Đảm bảo dòng chảy đối xứng so với trục khi ra khỏi bánh công tác tạo điều kiện cho chuyển động ổn định ở bánh công tác.

Biến đổi động năng của phần dòng chảy đi ra khỏi bánh công tác thành áp năng sao cho quá trình biến đổi động năng không phá hoại sự đối xứng so với trục của dòng chảy khi ra khỏi bánh công tác. Trong trường hợp ngược lại sẽ xuất hiện thêm tổn thất thuỷ lực và làm giảm hiệu suất của bơm.

Đại lượng tương đối của cột nước được biến đổi thành áp lực ở rãnh thoát dòng theo phương trình:

                         (7-1)

Trong đó:

ρ - hệ số phản lực

Hệ số phản lực của cánh bánh xe ρ càng nhỏ thì phần cột nước ở các rãnh thoát biến thành áp lực càng lớn và sự hoàn thiện thuỷ lực của chúng càng có ảnh hưởng đến hiệu suất thuỷ lực của bơm.

7.1.2. Chọn rãnh thoát dòng.

Rãnh thoát dòng được chế tạo dưới dạng ống tháo kiểu xoắn hay kiểu cánh. Về nguyên tắc thì chọn hai dạng đó không có gì khác nhau. Sự khác nhau chủ yếu là do đặc điểm chế tạo và công nghệ gia công. Về mặt thuỷ lực ống tháo kiểu xoắn có dạng chảy lượn hoàn thiện hơn nhưng khó gia công cơ khí được: hình dạng, độ nhẵn bề mặt, kích thước của rãnh cần phải được đảm bảo trực tiếp trong quá trình đúc. Ngược lại ống tháo kiểu cánh thuận lợi cho việc gia công cơ khí nhưng không đảm bảo về mặt thuỷ lực. Do độ nhẵn bề mặt và sự sai lệch so với hình dạng lý thuyết có ảnh hưởng lớn đến tính chất thuỷ lực của rãnh khi kích thước tuyệt đối của rãnh nhỏ hơn nên khi độ nhẵn và độ chính xác của chúng khi đúc không đạt được yêu cầu thì ống tháo kiểu cánh đã được gia công cơ khí đảm bảo được tính chất thuỷ lực tốt hơn.

Hiện nay do công nghệ đúc được hoàn hảo hơn nên độ chính xác và độ nhẵn của bề mặt rãnh khi đúc được đảm bảo hơn do đó ống tháo kiểu xoắn được dùng rộng rãi hơn.

7.2. Thiết kế ống tháo kiểu xoắn

7.2.1. Cơ sở lý thuyết

Ống tháo kiểu xoắn (hình 7-1) gồm có rãnh xoắn có tiết diện lớn dần 1-8 và ống loe. Với mục đích đảm bảo sự chuyển động tương đối ổn định ở bánh công tác, dòng chảy ở ống xoắn phải đối xứng với trục. Để thực hiện điều đó, phải tạo khả năng cho dòng chảy chảy từ bánh công tác ra được chuyển động tự do theo quán tính bằng cách cho ống tháo xoắn một hình dạng tương ứng với các mặt đường dòng của dòng chảy đó.

Hình 7.1.Sơ đồ ống tháo kiểu xoắn

Trong điều kiện dòng chảy tự do, mômen tác động tương hổ giữa chất lỏng và thành ống xoắn tháo phải bằng không. Tách riêng nguyên tố chiều dài của tia có tiết diện Δf bởi hai tiết diện kinh tuyến a và b. Dùng phương trình mômen động lượng tương ứng với trục bơm cho thể tích đã cắt ra. Mômen ΔM_z của ngoại lực tác dụng vào bề mặt nguyên tố của tia f bằng:

Vì thành phần vuông góc c_n của vận tốc dọc theo mặt bên của tia bằng không, giá trị tiết diện của nó ở tiết diện f_b bằng c_u, còn ở tiết diện f_a bằng c_u nên vận tốc và pháp tuyến ngoài với bề mặt có hướng ngược nhau.

Trong đó: ΔG – lưu lượng nguyên tố tính theo trọng lượng của tia chất lỏng

Ở dòng chảy tự do mômen ΔM_z của ngoại lực tác động vào bề mặt tia bằng không. Từ đó

(c_ur)_b = (c_ur)_a

Vì tiết diện a và b có thể tuỳ ý chọn, còn giá trị ban đầu của mômen vận tốc đối với tất cả các tia bằng trị số khi dòng chảy đi ra khỏi bánh công tác nên:

                                                     (7-2)

ở tất cả các vùng của rãnh xoắn.

Với điều kiện mômen vận tốc dòng chảy trước khi vào bánh công tác bằng không, từ phương trình cơ bản (2-8) ta có:

                                          (7-3)

Trong đó: Γ_x - hằng số của ống tháo xoắn.

Phương trình (7-3) xác lập nên quy luật phân bố thành phần quay của vận tốc theo tiết diện của ống tháo xoắn. Vận tốc c_n thay đổi tỷ lệ nghịch với bán kính. Dùng phương trình năng lượng cho dòng chảy trong ống tháo xoắn ta có áp lực tăng khi tăng bán kính. Như vậy trong rãnh xoắn đã bắt đầu quá trình chuyển hoá vận tốc thành áp lực.

Khu vực ống xoắn được giới hạn bởi các thành phần ngoài và mặt trụ kiểm tra có bán kính r₃. Thông thường r₃ = (1,03 ÷ 1,05)r₂

                           = 1,035.0,048 = 0,05 (m)

Sự thay đổi lưu lượng ở các tiết diện của ống tháo xoắn phụ thuộc vào góc θ có thể xác định được nhờ phương trình liên tục.Cắt một đoạn ống tháo xoắn bằng hai tiết diện kinh tuyến đặt dưới góc θ₁ và θ₂. Áp dụng phương trình liên tục khi chất lỏng chuyển động ổn định với thể tích đã cắt ra giới hạn bởi mặt:

f = f₁ + f₂ + f₃ + f_k

Ta có:

Vận tốc c_n theo mặt f_k của thành rãnh xoắn bằng không

Tính rằng

Trong đó: G_θ1 và G_θ2 – lưu lượng theo trọng lượng tại các tiết diện của rãnh xoắn có các góc độ θ₁ và θ₂

Mặt khác  vì trong dòng chảy đối xứng so với trục thành phần c_n = c_r3 và không đổi theo vòng tròn, ta có

Trong đó:  G_2π – lưu lượng toàn bộ của chất lỏng theo tiết diện kiểm tra hình trụ f₃ = 2πr₃b₃, bằng lưu lượng theo trọng lượng của bơm G

Nếu tính góc θ từ điểm phân chia dòng chảy tại răng ống tháo xoắn thì lưu lượng ở tiết diện nằm dưới góc θ₁ sẽ là:

Chuyển sang tính lưu lượng theo thể tích và tính góc bằng độ ta có:

                                                              (7-4)

Nghĩa là lưu lượng Q_θ qua tiết diện của rãnh xoắn tăng tỷ lệ thuận với góc θ xác định vị trí của tiết diện.

Ta có thể xác định khả năng thoát của tiết diện có kích thước cho trước khi giá trị của Γ_x của ống tháo xoắn không đổi. Lưu lượng nguyên tố

Lấy tích phân theo tiết diện từ r₃ đến R ta được lưu lượng toàn bộ qua tiết diện

Kí hiệu:  ta có:

Trong đó:

 B_i  và B_{i +1} - Giá trị của hàm số nằm trong tích phân khi r = r_i và r = r_i + Dr_i

Giả thuyết rằng toàn bộ tích phân từ r₃ đến R được chia ra làm n phần, ta có:

Q_θ= .. .Dr_i                                                             (7.5)

Mặt khác:

Vì

Đặt

Ta có

Trong đó:

a_i = r₃ + ρ_i

                                                    (7-6)

Công thức (7-5) cho phép xác định bán kính ρ tiết diện tròn của ống tháo xoắn dưới góc θ^o băng phương pháp giải tích.

7.2.2. Tính toán, thiết kế ống tháo xoắn

Từ các công thức trên ta có thể lập bảng tính để thiết kế ống tháo xoắn như sau:

(1)Thứ tự để tính (chia thành 25 điểm)

(2) Góc θ xác định vị trí của tiết diện cắt

15^o

(3) Giá trị trong đó K =

            Mà H₁ = 11 (m)

(4) Bán kính r₃ của mặt trụ kiểm tra ứng với góc θ^o

r₃ = 1,035.0,048 = 0,05 (m) = 50 (mm)

Bán kính ρ tiết diện tròn của ống tháo xoắn tương ứng góc θ^o

(5) a = r₃ + ρ

(6) R = a +ρ

(7) Q_o – lưu lượng tại tiết diện cắt ứng với θ^o

Tính toán phần loe của ống tháo xoắn:

Theo [1] góc loe của ống tháo xoắn thường bằng 6^o

Ta có chiều dài của ống loe bằng L = 73 mm

Ta có S₁ = 608 (mm²)

Mặt khác: a = L.tag(6^o) = 73.tag(6^o) = 7,67  (mm)

Nên S₂ = = 1463 (mm²)

Ta có bảng kết quả tính toán ống tháo xoắn (Bảng 7)

 Bảng 7. Kết quả tính toán ống tháo xoắn

Hình 7-2. Ống xoắn

8. TÍNH TOÁN LỰC TÁC DỤNG LÊN BÁNH CÔNG TÁC

8.1. Tính toán lực hướng trục

8.1.1. Lý thuyết về lực hướng trục

Hình 8-1. Sơ đồ dùng để tính lực hướng trục

Lực bề mặt xuất hiện do tác dụng của dòng chất lỏng chảy lên bánh công tác. Giả thiết có lực tác dụng mặt ngoài và lực tác dụng lên mặt trong của bánh công tác. Áp lực trên các bề mặt này có dấu khác nhau, vì hướng của áp lực theo hướng pháp tuyến ngoài của bề mặt, do đó khi tổng hợp lại thì chúng triệt tiêu lẫn nhau như những cặp lực bằng và ngược chiều nhau. Ta có:

F = F_ng + F_trg

Đại lượng lực hướng trục F_zng tác dụng lên mặt ngoài của bánh công tác có thể xác định trực tiếp bằng tích phân

Trong đó: n – pháp tuyến của nguyên tố bề mặt

                 p - đại lượng áp lực thuỷ động

Đại lượng d_fcos(n,z) là hình chiếu của nguyên tố diện tích d_f trên mặt phẳng vuông góc với trục quay z và ký hiệu là d_fz. Ta có áp lực p chỉ là hàm số của bán kính r vì thế mặt nguyên tố d_fz có thể coi như một hình vành khăn 2πrdr.

Vì hướng trục z đã chọn, pháp tuyến ngoài đối với phần trái của mặt ngoài sẽ tạo với trục z một góc bé hơn 90^o và hình chiếu của diện tích nguyên tố có dấu dương, đối với phần phải của mặt ngoài thì hình chiếu của diện tích là âm. Trên phần hình trụ của bề mặt khi ra khỏi bánh xe (r = R₂) và trên phần lỗ ở chỗ gắn bánh xe lên trục (r = r_o) pháp tuyến của bề mặt sẽ vuông góc với trục quay do đó hình chiếu df_z của các mặt này bằng không. Vì vậy:

     (8-1)

Trong đó: p_tr và p_ph – áp lực trên mặt ngoài ở phía trái và phía phải của bánh công tác

Chất lỏng ở phía này hay phía kia của bánh công tác sẽ chuyển động với cùng một vận tốc góc, bằng nửa vận tốc góc của bánh công tác. Và áp lực phía phải và phía trái của bánh công tác trong khoảng r₂ đến R_i sẽ bằng nhau.

Ta có:

Với p_t – áp lực của chất lỏng tác dụng lên mặt ngoài phía trái bánh công tác. Trong khoảng từ r_b đến r_i áp lực tác dụng lên bánh xe công tác là p_tr = p₁. Trong khoảng từ r_b đến r₂ áp lực tác dụng lên bánh xe công tác theo quy luật:

Vậy:

Ta có:

Với p_t – áp lực của chất lỏng tác dụng lên mặt ngoài phía trái bánh công tác. Trong khoảng từ r_b đến r_i áp lực tác dụng lên bánh xe công tác là p_ph = p₁. Trong khoảng từ r_b đến r₂ áp lực tác dụng lên bánh xe công tác theo quy luật:

Vậy:

Thay vào (8-1) ta được:

F_ng = F_tr – F_ph = 0

Thành phần lực hướng trục của áp lực thuỷ động tác dụng lên mặt trong không thể nhận được bằng cách lấy tích phân như đối với mặt ngoài là vì không biết được quy luật phân bố của áp lực thuỷ động tác dụng ở mặt trong của bánh công tác. Có thể tìm được tổng hợp lực F_ztr nhờ phương trình động lượng.

Ta có:                                                  (8-2)

Trong đó: G – lưu lượng tính theo trọng lượng của bánh xe

G = γQ₁

- giá trị trung bình của các thành phần hướng trục của vận tốc tuyệt đối khi dòng chảy đi ra và đi vào bánh xe.

Vì bánh công tác kiểu ly tâm nên dòng chảy đi ra khỏi bánh xe có chiều hướng tâm  thì phương trình (8-2) có dạng:

Vì c_1z = c_o1 - vận tốc của dòng chảy khi vào bánh công tác

Lực F_ztr dương nghĩa là hướng của lực F_ztr trùng với hướng vận tốc c₀₁

F_ztr – thành phần động của lực hướng trục

F_zng – thành phần thế của lực hướng trục

Nếu coi hướng của thành phần F_zng có giá trị tuyệt đối lớn hơn là dương ta được

F_zbx = F_zng – F_ztr

8.1.2. Tính toán lực hướng trục

8.1.2.1. Tính lực hướng trục hướng phía bên trái bánh công tác

Áp lực hướng trục tác dụng lên đĩa sau của bánh công tác hướng về bên trái là:

Áp lực tác dụng lên đĩa trước của bánh công tác hướng về bên phải là:

Trong đó: p₁,p₂ – áp suất cửa vào và cửa ra của bánh công tác

     R₁, R₂ – bán kính trong và ngoài của bánh công tác

Do p₂ > p₁ nên F_tr > F_ph

Vì vậy lực dọc trục có xu hướng đẩy bánh công tác ngược về phía chất lỏng đi vào bánh công tác

F_dtI = F_tr – F_ph =

8.1.2.2. Tính lực hướng trục hướng phía bên phải bánh công tác

F_dtII xuất hiện do dòng chảy của chất lỏng thay đổi theo phương chuyển động ở lối vào của bánh công tác

F_dtII = m.c_o

m – lưu lượng khối lượng của chất lỏng qua bánh công tác

Q₁ – lưu lượng lý thuyết của bánh công tác

γ - trọng lượng riêng của chất lỏng

C_0­ - vận tốc chất lỏng ở họng hút của bánh công tác

Vậy F_dt = F_dtI – F_dtII =

Trong đó: γ = 680.9,81 = 6670.8 (N/m³)

R₁ = 0,02 (m)

H₁ = 11 (m)

R = 0,0085 (m)

Q₁ = 0,0034 (m³/s)

C_o = 2,4538(m/s)

g = 9,81 (m/s²)

Vậy F_dt = 3,14.6670,8.11.(0,02² – 0,0085²) - 71 (N)

Kết cấu bơm ly tâm có dạng 2 bánh công tác ngược nhau. Do kích thước bằng nhau, các bánh công tác bố trí ngược nhau đó sẽ tạo nên những cột nước như nhau, và như vậy trong điều kiện bình thường sẽ có các lực hướng trục bằng nhau nhưng ngược hướng nhau, tổng hợp các lực đó sẽ làm cho toàn bộ roto được cân bằng.

Hình 8-2 Sơ đồ cân bằng lực hướng trục

8.2. Lực khối lượng

Trọng lượng của bánh công tác được tính khi trong bơm chứa đầy chất lỏng sẽ bằng bản thân trọng lượng bánh công tác trừ đi lực đẩy của dầu (áp lực thuỷ tĩnh tác dụng lên mặt bánh công tác. Lực này theo Acsimet sẽ bằng trọng lượng thể tích chất lỏng mà bánh công tác chiếm chỗ.

Ta có:

Trong đó:

G_bx - trọng lượng bánh công

tác kể cả lực đẩy Acsimet

ρ_bx, ρ_d - khối lượng riêng

của vật liệu chế tạo bánh công tác và của dầu

ρ_bx = ρ_th = 7,85.10³ (kg/m³)

ρ_d = 680 (kg/m³)

Ta có: V = V₁+V₂+V₃

V₁ - thể tích đĩa phía trước

V₂ - thể tích các cánh

V₃ - thể tích đĩa phía sau

Thể tích V₁:

Với D_o = 0,05 (m)

l₁ = 5 (mm) – xác định sơ bộ trên bản vẽ

d₁ = 4 (mm) - chiều dày của đĩa phía trước được chọn theo điều kiện gia công và độ bền, tương ứng phù hợp với chiều dày của cánh ở phần giữa.

Nên ta có V₁

                 =  0,0000226 (m³)

Thể tích V₂:

Ta có:

b_tb =

l₂ = 25(mm) - chiều dài của cánh xác định sơ bộ trên bản vẽ

d_tb = 4 (mm) - chiều dày trung bình

z = 6 - số cánh bánh công tác

        0,00006102 (m³)

Thể tích V₃:

D_b = 0,021 (m)

D_tr = 0,017 (m)

D₂ = 2.r₂ = 0,098 (m)

d₃ = 4 (mm)

                 = 0,0000319 (m³)

Vậy V_bx = 0,0000226 +0,00006102 + 0,0000319

              = 0,000116 (m³)

Vậy trọng lượng bánh công tác là :

G_bx = 0,000116.9,81.(7850 - 680)

      = 8,13 (N)

8.3. Lực quán tính

Lực quán tính của bánh công tác khi bánh công tác quay với vận tốc không đổi w. Lực quán tính được biểu diễn dưới dạng lực ly tâm F_lt và mômen M.

Lực ly tâm F_lt :

Trong đó:  - khối lượng của bánh xe

     r_tt - khoảng cách từ trọng tâm của bánh công tác đến trục quay

Mômen M: Xuất hiện ở chỗ gắn bánh xe vào trục khi trục quán tính chính không trùng với trục quay. Mômen này gây nên độ uốn của trục, có ảnh hưởng đến thiết kế trục.

 = J_xzw²

Trong đó:

Về mặt lý thuyết, bánh xe cánh đối xứng so với trục quay nghĩa là:

r_tt = 0

J_xz = 0

Nói cách khác, nếu tạo một cách đối xứng hoàn toàn tuyệt đối thì tất cả các lực quán tính coi như bằng không. Trên thực tế không thể tạo ra một cách đối xứng hoàn toàn, nghĩa là trục quán tính chính không  trùng với trục quay cũng như trọng tâm không trùng với trục. Nhưng ta có thể khắc phục được bằng cách cân bằng các phần khối lượng không đối xứng như thêm hoặc bớt đi phần khối lượng nào đó. Do vậy trong quá trình hoạt động lực quán tính trong bơm coi như bằng không.

9. CHIỀU CAO HÚT CHO PHÉP

Theo [1]:

Trong đó:

H_s - chiều cao hút cho phép

Ñ - cao trình nơi đặt bơm so với mực nước biển (m)

Chọn Ñ = 900 (m)

H - cột áp của máy bơm

H = 9 (m)

s - hệ số xâm thực

s = f(n_s)

s = (0,00017 ¸ 0,00022) = 0,09 ¸ 0,1176

Chọn s = 0,1176

Chọn h_th ≈ 1 m

Vậy:

10. TÍNH BỀN CÁC CHI TIẾT

10.1. Tính trục

10.1.1. Tính gần đúng trục

Trục là một chi tiết rất quan trọng trong bơm nên việc tính toán và tính bền trục là một công việc cần thiết. Từ các kích thước của trục ta sẽ xác định được lực và mômen trên từng đoạn trục qua đó kiểm nghiệm xem trục có đảm bảo đủ bền hay không.

Hình 10-1. Các kích thước của trục

Ta có:

L₁ = 26 (mm) = 0,026 (m) ; d₁ = 13 (mm)

L₂ = 201 (mm) = 0,201 (m) ; d₂ = 15 (mm)

L₃ = 78 (mm) = 0,078 (m); d₃ = 17 (mm)

L₄ = 183 (mm) = 0,183 (m); d₄ = 15 (mm)

L₅ = 22 (mm) = 0,022 (m); d₅ = 16 (mm)

Khi đó tồng chiều dài của trục sẽ là:

L = L₁ + L₂ + L₃ + L₄ + L₅

   = 26 + 201 + 78 + 183 + 22

   = 510 (mm)

Sau khi tính toán chiều dài trục ta tiến hành tính trọng lượng trục như hình vẽ. Xem trọng lượng trục phân bố đều trên cả chiều dài mỗi đoạn.

Do trục được chế tạo từ thép C35  nên có khối lượng riêng

                             γ = 7800 (kg/m³) = 7800.9,81 (N/m³)

* Trọng lượng phần trục ứng với đoạn L₁: P₁

       Theo [4] P₁ = L₁..γ

       = 0,022..0,013².7,8.10³.9,81  =  0,26 (N)

Vì trọng lượng phân bố đều trên cả đoạn nên:

Þ       q₁ =  = 0,01 (N/mm) = (10 N/m)

* Trọng lượng phần trục ứng với L₂: P₂

   P₂ = L₂..γ

   = 0,201..0,015².7,8.10³.9,81  =  2,72 (N)

Þ     q₂ = = 0,0135 (N/mm) = 13,5 (N/m)

* Trọng lượng phần trục ứng với L₃: P₃

       P₃ = L₃..γ

     = 0,078..0,017².7,8.10³.9,81 = 1,35 (N)

Þ     q₃ = = 0,0174 (N/mm) = 17,4 (N/m)

* Trọng lượng phần trục ứng với L₄: P₄

       P₄ = L₄..γ

     = 0,183..0,015².7,8.10³.9,81 = 2,47 (N)

Þ     q₄ = = 0,0135 (N/mm) = 13,5 (N/m)

* Trọng lượng phần trục ứng với L₅: P₅

      P₅ = L₅.γ

   = 0,022..0,016².7,8.10³.9,81  = 0,34 (N)

Þ        q₅ = = 0,0154  (N/mm) = 15,4 (N/m)

Sơ đồ lực tác dụng lên trục

Hình 10-2. Sơ đồ lực tác dụng lên trục

Coi trọng lượng là ngoại lực P có điểm đặt tại trọng tâm của phần trục đó, khi ấy:

                (a)

Ta có:

 = = 270 (mm)

 =  = 102,5 (mm)

 =  = 383,5 (mm)

 = = 270 (mm)

 =  = 130,5 (mm)

Thay vào (a):

R_A.270 – 0,34.102,5 + 0,26.383,5 + 2,72.270 + (1,35+16,26).130,5 = 0

       Þ   R_Ay.270 =  3385 (Nmm)

Vậy :     R_Ay = = 12,54 (N)

Xác định R_By:

Ta có :

R_A + R_B – P₁ – P₂ – P₃ – P₄ – P₅ – G_bx  = 0

Suy ra:     R_B  = P₁ + P₂ + P₃ + P₄ + P₅ + G_bx – R_A

                       = 0,26 + 2,72 + 1,35 + 2,47 + 0,34 + 16,26 – 12,54= 12,77  (N)

Vậy phản lực tại các gối đỡ:

R_A = 12,54 (N)

R_B = 12,77(N)

10.1.2. Biểu đồ mômen tác dụng lên trục

Dựa vào các giá trị đã tính ở phần trên ta vẽ được biểu đồ mômen uốn và mômen xoắn tác dụng lên trục bơm:

Hình 10-3 Sơ đồ lực

10.1.3. Tính bền trục

Để đảm bảo tuổi thọ, cũng như sự làm việc của bơm được tốt ta phải kiểm nghiệm lại đường kính trục theo hệ số an toàn. Tức xét đến ảnh hưởng của một số yếu tố quan trọng đến sức bền mỏi của trục, như đặc tính thay đổi của chu kỳ ứng suất, sự tập trung ứng suất, chất lượng bề mặt...

Kiểm nghiệm hệ số an toàn tại tiết diện nguy hiểm.

Hệ số an toàn n được xác định theo công thức [6]:

n =  ³ [n]                                                                                       (a)

Trong đó:

n_s - hệ số an toàn chỉ xét riêng ứng suất pháp, được tính theo công thức:

n_s =

Vì trục quay nên ứng suất biến đổi theo chu kỳ đối xứng.

Với:

s_-1 - Giới hạn mỏi uốn ứng với chu kỳ đối xứng

s_-1 = (0,4¸0,5).s_b

Chọn:       s_-1 = 0,4.s_b

Chọn vật liệu làm trục là thép C35 thường hoá có s_b = 450 (N/mm²)

s_-1 = 0,4.450 = 180 N/mm²

s_m - Trị số trung bình của ứng suất pháp, vì ứng suất thay đổi theo chu kỳ nên:

s_m = 0

s_a - Biên độ ứng suất pháp sinh ra trong tiết diện của trục

 s_a = s_max =

Với: M_u – mômen uốn toàn phần  (N.mm)

 4022 (N.mm)

Theo [6]: W =  mômen cản uốn

Với: d_t = 17 mm ta thay số vào ta được:

482 (mm³)

Nên  s_a = = 8,34 (N/mm²)

k_s : Hệ số tập trung ứng suất thực tế khi uốn theo [6]:

 k_s   = 2,18

ε_s : Hệ số kích thước xét đến ảnh hưởng của kích thước tiết diện trục đến  giới hạn mỏi:

                    ε_s  = 0,88

β : Hệ số tăng bền, ở đây chọn β = 1

Vậy: n_s  = = 8,7

n_t - Hệ số an toàn chỉ xét riêng ứng suất tiếp

n_t  =

t_-1 - Giới hạn mỏi xoắn ứng với chu kỳ đối xứng, có thể lấy gần đúng [6]:

                   t_-1 = (0,2 ¸ 0,3).s_b

                   t_-1 = 0,2.s_b = 0,2.450 = 90 (N/mm²)

ta - Biên độ ứng suất tiếp sinh ra trong tiết diện trục, trục quay một chiều, do đó ứng suất tiếp thay đổi theo chu kỳ mạch động được tính theo [6]:

t_a = =

Với: M_x = 3622  (N.mm)

W₀ - Mô men cản xoắn ứng với tiết diện trục có đường kính d = 30 mm

                 W₀ =

== 3,75  (N/mm²)

t_m - Trị số trung bình của ứng suất tiếp, là thành phần không đổi trong chu kỳ ứng suất:

t_m = 0  (N/mm²)

k_t - Hệ số tập trung ứng suất thực tế khi xoắn:

   k_t = 1,59 (N/mm²)

ε_t - Hệ số kích thước, xét đến ảnh hưởng của kích thước tiết diện trục đến giới hạn mỏi: ε_t = 0,77

β - Hệ số  tăng bền: β = 1

Vậy:      n_t = = 11,6

Thay n_s,n_t vào công thức (a) ta được:

n = = 6,69 > [n]

 Hệ số an toàn [n] = 2,5 ¸ 3

10.2. Tính bền then

Hình 10-4. Mối ghép then

Trong quá trình làm việc then có thể bị dập bề mặt hoặc bị cắt

Theo [6] kích thước then được chọn theo d

Ta có kích thước then: b´h = 5´3 (mm²)

Mômen mà then có thể truyền được :M_th ³ M_x để then không bị dập

Điều kiện bền dập của then :

s_d = £ [s_d]

M_x = 3622 (N.mm) - Mômen xoắn cần truyền

d = 17 (mm)-  Đường kính trục

t: phần then lắp trong rãnh của mayơ  t = 3 (mm)

l: Chiều dài then, l = 31 (mm)

                                s_d =  = 4,6 (N/mm²)

Đối với then bằng thép, ở dạng lắp cố định, điều kiện tải trọng tĩnh:

[s_d] =150 (N/mm²) > s_d

Vậy then không bị dập.

Điều kiện bền cắt của then :

     _c = £ [_c] = 120 (N/mm²)                                                                                                          =  = 2,75 (N/mm²) < [_c]

Vậy then cũng không bị cắt.

Lắp ghép then:

Đối với then bằng việc lắp ghép then với rãnh của trục theo kiểu N9/h9 còn lắp với rãnh trên moay ơ theo kiểu Js9/h9

10.3 Ổ trượt

10.3.1. Tính chọn ổ trượt

10.3.1.1. Phạm vi sử dụng ổ trượt:

* Ổ trượt là một loại ổ trục, dùng để đỡ các trục quay. Nó là khâu liên kết giữa trục và giá đỡ, nhằm mục đích giảm ma sát. Ổ trượt nhận tải trọng từ trục, truyền đến giá đỡ.

* Hiện nay trong các ngành chế tạo máy ổ trượt dùng ít hơn ổ lăn. Tuy nhiên trong một số trường hợp dưới đây, dùng ổ trượt có nhiều ưu việt hơn:

_ Khi trục quay với vận tốc rất cao, nếu dùng ổ lăn thì tuổi thọ của ổ sẽ thấp;

_ Khi yêu cầu phương của trục phải rất chính xác. Ổ trượt gồm ít chi tiết nên dể chế tạo chính xác cao và có thể điều chỉnh được khe hở;

_ Trục có đường kính khá lớn (đường kính ≥1m), trong trường hợp này nếu dùng ổ lăn, phải tự chế tạo lấy rất khó khăn;

_ Khi cần phải dùng ổ ghép để dể lắp, tháo;

_ Khi ổ phải làm việc trong những điều kiện đặc biệt ( trong nước, trong các môi trường ăn mòn v v …) vì có thể chế tạo ổ trượt bằng những vật liệu như sao su, gỗ, chất dẻo v v … thích hợp với môi trường;

_ Khi có tải trọng va đập và dao động; ổ trượt làm việc tốt nhờ khả năng giảm chấn của màng dầu;

_ Trong các cơ cấu có vận tốt thấp, không quan trọng, rẻ tiền.

* Kết cấu của ổ trượt:

Hình 10-5 Kết cấu ổ trượt

10.3.1.2 Vấn đề ma sát và bôi trơn trong ổ trượt:

- Ma sát và bôi trơn có tác dụng quyết định khả năng làm việc của ổ trượt. Nếu công suất mất mát do ma sát quá lớn, nhiệt sinh nhiều, có thể gây hiện tượng dính ổ và ngõng trục. Mặt khác vì có trượt tương đối giữa ngõng trục và lót ổ, nếu bôi trơn không tốt , ngõng trục và lót ổ sẽ bị mòn nhanh. Khi bị mòn nhiều ổ không dùng được nữa.

- Để giảm ma sát và mài mòn, cần bôi trơn ổ, ta tiến hành bôi trơn ma sát ướt cho ổ trượt.

- Ma sát ướt là ma sát sinh ra khi bề mặt ngõng trục và ổ được ngăn cách bởi lớp dầu bôi trơn, có chiều dày lớn hơn tổng số độ mấp mô bề mặt.

                    h > R_{Z1 +} R_Z2

Hình 10-6 Lớp dầu bôi trơn

- Nhờ có lớp dầu ngăn cách, ngõng trục và lót ổ không trực tiếp tiếp xúc với nhau, do đó không bị mài mòn.

-Trong chế độ bôi trơn ma sát ướt, chuyển động tương đối giữa ngõng trục và lót ổ bị cản bởi nội ma sát của lớp bôi trơn. Hệ số ma sát ướt khoảng 0,001÷0,008

·        Bôi trơn ma sát ướt trong ổ trượt bằng phương pháp bôi trơn thủy động:

-  Nguyên lý bôi trơn thủy động: lớp dầu bôi trơn nằm giữa hai bề mặt ma sát có độ nhớt động lực . Khi bề mặt 1 chuyển động so với bề mặt 2 thì lớp dầu dính vào bề mặt bị kéo theo và nhờ có độ nhớt, các lớp dầu ở phía dưới cũng chuyển động theo. Dầu bị dồn vào phần hẹp của khe hở bà bị nén lại, tạo nên áp suất dư. Áp suất dầu tăng lên càng nhanh, nghĩa là khả năng tải của lớp dầu càng lớn, khi độ nhớt  và vận tốc v càng lớn.

- Điều kiện để bôi trơn ma sát ướt bằng bôi trơn thủy động:

+ Hai bề mặt tiếp xúc tạo ra được khe hở hình chêm.

+ Dầu có độ nhớt nhất định và liên tục chảy vào khe hình chem..

+ Vận tốc chuyển động tương đối của hai bề mặt phải có phương chiều sao cho dầu dồn nén vào khe hình chem, và phải có giá trị đủ lớn.

- Do môi trường làm việc của ổ  có nhiệt độ cao  nên ta dùng dầu công nghiệp 30 để bôi trơn và làm mát cho ổ và trục.

10.3.1.3. Vật liệu lót ổ:

- Vì lót ổ trực tiếp làm việc với ngõng trục, cho nên vật liệu lót ổ có tác dụng quan trọng đối với khả năng làm việc của ổ trượt. Phải chọn vật liệu lót ổ sao cho có thể giảm được mất mát công suất do ma sát giữa bề mặt làm việc của ngõng trục với lót ổ và giảm bớt chi phí về sửa chữa, thay thế do mòn. Thông thường, trục đắt hơn lót ổ rất nhiều. Vì vậy, một mặt cần tôi bề mặt ngõng trục để có độ rắn cao, ít bị mòn, mặc khắc phải chọn vật liệu lót ổ thõa mãn các yêu cầu chủ yếu sau đây:

+ Hệ số ma sát thấp ;

+ Có khả năng giảm mòn và chống dính ;

+ Dẫn nhiệt tốt và hệ số nở dài thấp ;

+ Có đủ độ bền.

-  Ta chọn đồng thanh là vật liệu làm ổ trượt vì đồng thanh là loại vật liệu giảm ma sát, giảm mòn và chống dính rất tốt.

10.3.1.4. Tính ổ trượt

a) Áp suất sinh ra trong ổ trượt:

b) Chọn kiểu lắp H7/e8, tra sổ tay về các kiểu lắp được hở nhỏ nhất , độ hở lớn nhất

                   Độ hở trung bình:

Theo định lại

c) Chọn loại dầu công nghiệp 30 và giả thiết nhiệt độ trung bình t = 50^oC, tra bảng 16.3 (sách Chi tiết máy, tập 2) tìm được = 26 cP = 0,026 Ns/m²

d) Theo bảng 16.1 với = 1,32 tìm được 0,67

ð h_min=

e) Kiểm nghiệm h_min

Giả sử ngõng trục được gia công có thông số nhám R_Z1= 3,2

và lót ổ có R_Z2=3,2

10.4. Khớp nối trục.

10.4.1. Kết cấu.

Khớp nối trục dùng để truyền mômen xoắn từ động cơ điện đến trục của bơm và dùng để nối hai trục lại với nhau. Do những ưu điểm sau mà nối trục vòng đàn hồi được sử dụng rộng rãi:

- Cấu tạo đơn giản, dễ chế tạo và giá thành rẻ

- Trong nối trục vòng đàn hồi hai nửa gối trục nối với nhau bằng bộ phận đàn hồi. Nhờ vậy mà nối trục đàn hồi có khả năng: giảm va đập và chấn động, đề phòng cộng hưởng do dao động xoắn gây nên và bù lại độ lệch trục.

- Bù lại độ lệch trục: cho phép độ lệch trục D = 1¸1,5 (mm), cho phép độ lệch tâm .

d = 0,3¸0,6 (mm), cho phép lệch góc a = 1^o

Vật liệu làm nối trục là gang xám có kí hiệu là GX21-40 hay thép rèn 35

Vật liệu chế tạo chốt là thép C45 thường hoá

Hình 10-7. Kết cấu khớp nối trục

Các kích thước cơ bản của khớp nối trục

M_x = 3,622 (N.m)

d_t = 18 (mm)

Theo [6] ta có các kích thước sau

K - hệ số tải trọng động, K = 1,2 ¸ 1,5 Chọn K = 1,3

D- Đường kính ngoài của nối trục D = 80 (mm)

d_o - đường kính lỗ lắp chốt bọc vòng đàn hồi d_o = 20 (mm)

l - chiều dài toàn bộ l = 40 (mm)

c = 4 (mm)

d_c - đường kính chốt d_c = 10 (mm)

l_c - chiều dài chốt l_c = 19 (mm)

Ren chốt M8

Số chốt Z = 4

D_o­ - đường kính vòng tròn qua tâm các chốt

D_o = D – d_o – (10¸20)mm

     = 80 – 20 – 10

D_o = 50 (mm)

l_v - chiều dài toàn bộ của vòng đàn hồi

l_v­ = 15 (mm)

12. NHỮNG VẤN ĐỀ CẦN LƯU Ý KHI VẬN HÀNH BƠM LY TÂM

Quá tình thiết kế, sau đó xây dựng-lắp đặt, chạy thử và vận hành máy bơm đòi hỏi thời gian dài liên quan đến nhiều yếu tố, do vậy đây là một quá trình phức tạp. Vấn đề sử dụng bơm ly tâm có rất nhiều điều kiện tác động do đó tuỳ thuộc vào điều kiện sử dụng mà ta chọn phương pháp hợp lý.

12.1. Lắp đặt máy bơm

Lắp đặt máy bơm là một công tác phức tạp, tỉ mỉ và đòi hỏi độ chính xác cao. Độ chính xác lắp ráp có ảnh hưởng không nhỏ đến hiệu suất làm việc, tuổi thọ và chi phí vận hành của bơm. Có rất nhiều công đoạn nhưng thường có các công đoạn chính sau:

12.1.1. Công tác chuẩn bị.

Chuẩn bị cần trục, pa lăng, đồng hồ đo, các thiết bị chuyên dụng …

Chuẩn bị nhân công để tiến hành lắp đặt.

12.1.2.Công tác kiểm tra.

Kiểm tra các thiết bị máy bơm và các thiết bị phụ đã sẵn sàng để lắp đặt hay chưa. Với máy bơm lớn phải tháo rời để kiểm tra: kiểm tra số lượng, chất lượng, phụ tùng thay thế…

Kiểm tra quá trình thiết kế kỹ thuật có phù hợp với yêu cầu thực tế hay chưa.

12.1.3. Công tác lắp tổ máy bơm.

Yêu cầu trước khi lắp đặt máy bơm phải lau chùi sạch sẽ các bộ phận của máy bơm, đo đạc kiểm tra vị trí chuẩn của máy bơm, và kiểm tra vị trí lắp đặt của các bulông bắt đế. Kiểm tra độ cao của trục máy sau đó đưa vào lắp đặt phải đúng theo yêu cầu của bản vẽ thiết kế.

Sau khi định vị được máy bơm ta tiến hành tương tự đối với động cơ điện. Khi vị trí của động cơ điện đã định vị ta tiến hành kiểm tra độ đồng trục của bơm và của động cơ điện đã nằm trong giới hạn cho phép hay chưa. Nếu nằm trong giới hạn cho phép thì tiến hành bước tiếp theo là lắp khớp nối trục giữa bơm và động cơ điện. Nếu chưa nằm trong giới hạn cho phép thì phải kiểm tra đo đạc để điều chỉnh độ đồng tâm giữa hai trục nằm trong giới hạn cho phép sau đó tiến hành bắt khớp nối trục.

Khi lắp ráp động cơ điện vào tổ máy việc quan trọng nhất là định tâm giữa trục bơm và trục động cơ.

Kiểm tra độ đảo mặt đầu, hướng kính và độ đồng tâm như sơ đồ hình 10-1.

                   Hình 12.1.  Kiểm tra độ đảo và độ đồng tâm khớp nối trục

     a) Kiểm tra độ đảo mặt đầu và hướng kính           b)Kiểm tra độ đồng tâm.

Đầu đo của đồng hồ phải thẳng góc với mặt đầu hoặc mặt bên của khớp nối. Khi đó, kim đồng hồ chỉ 0, quay trục bơm thì kim đồng hồ sẽ dịch chuyển cho ta biết sai lệch mặt đầu và hướng kính. Nếu lệch quá giới hạn thì tiện lại cho thích hợp.

Việc định tâm bằng thước thẳng và căn lá. Đặt bơm nằm ngang ở vị trí đã xác định rồi đến động cơ điện, đảm bảo khe hở giữa hai khớp nối từ 3 đến 5 mm, sau đó áp thước thẳng vào mặt khớp nối ở bốn vị trí cách nhau 90^o rồi dùng căn lá kiểm tra khe hở giữa thước thẳng và mặt khớp nối thứ hai. Thay đổi bề dày tấm đệm mỏng dưới chân các máy và dịch chuyển theo phương ngang để đạt độ đồng tâm giữa hai trục.Sau đó tiến hành bắt chặt các bu lông để cố định bơm và động cơ điện. Sau khi đã bắt chặt để cố định các chi tiết trên lại ta tiến hành kiểm tra lần cuối cùng.

Lắp ráp máy bơm phải kiểm tra tình trạng chung của tổ máy, xem kỹ các tài liệu có liên quan. Sau đó xoay thử trục của bơm xem trục bơm xoay có nhẹ nhàng và trơn tru hay không.

Bắt ống hút và ống đẩy

Kiểm tra lại vị trí, độ dài ống, khoảng cân chỉnh của ống hút và ống đẩy

Nếu đảm bảo chính xác thì cố định lại ống hút và ống đẩy, cho phép bên xây lắp hoàn thiện các công việc còn lại

Lắp ráp và kiểm tra lại các thiết bị phụ.

Sau đó theo qui trình và hướng dẫn lắp đặt để lắp ráp thiết bị phụ. Tuỳ qui mô và loại hình của hệ thống bơm dầu mà ta có các thiết bị phụ sau:

+Thiết bị điện

+Thiết bị thông gió và làm mát

+Thiết bị tiêu nước thấm của bơm

+Thiết bị nâng hạ

+Thiết bị điều khiển và kiểm tra

Lắp các thiết bị phụ trên đường ống như đồng hồ đo áp suất, các van điều khiển

Sau khi đã hoàn tất các công đoạn của quá trình lắp đặt ta tiến hành kiểm tra lần cuối và khắc phục những hư hỏng (nếu có)

12.2. Khởi động bơm ly tâm

Muốn khởi động bơm ly tâm ta cần lưu ý quan tâm đến hai vấn đề chính đó là mômen khởi động bơm và mồi dầu cho bơm

12.2.1. Mômen khởi động

Muốn khởi động được bơm ly tâm thì mômen quay của động cơ thì phải lớn hơn mômen yêu cầu trên trục máy bơm. Nếu điều kiện trên không được đảm bảo thì máy bơm không thể khởi động được hoặc máy bơm làm việc không ổn định.

Mômen khởi động tuỳ thuộc vào từng loại bơm. Đối với bơm ly tâm ứng với chế độ đóng van (Q=0) thì có trị số công suất nhỏ (đường c), tức là khi khởi động nên đóng van trên ống đẩy để giảm mômen khởi động.

Hình 12-2. Đường đặc tính công tác của bơm ly tâm

12.2.2. Mồi dầu cho máy bơm.

Do quá trình sử dụng , sau khi ngừng làm việc một số trường hợp bơm bị rò rỉ nên lượng dầu trong bơm bị hao hụt nên khi khởi động bơm thì bơm chạy nhưng mà dầu không hút lên được. Vì vậy để bơm làm việc được an toàn thì trước khi khởi động bơm thì ta phải mồi dầu cho bơm. Với những bơm có chiều cao hút dương thì ta phải mồi cho bơm trước khi bơm hoạt động nếu như bơm không có hệ thống bơm nước tự động.

Hiện nay, một số bơm hiện đại người ta đã lắp hệ thống mồi tự động để cho bơm làm việc hiệu quả và giảm bớt công việc cho người vận hành.

12.3. Vận hành bơm.

12.3.1.Vận hành bình thường.

Qui trình vận hành ở chế độ bình thường bao gồm các công việc sau: kiểm tra thường xuyên trong vận hành, dừng máy sữa chữa nhỏ định kỳ, dừng máy sữa chữa lớn định kỳ và thay thế mới thiết bị.

+ Kiểm tra thường xuyên trong vận hành là công tác thường ngày khi bơm làm việc. Thông qua hệ thống kiểm soát tự động, thông qua các đồng hồ và các thiết bị đo, dựa vào kinh nghiệm bản thân về quản lý vận hành và tuân thủ quy trình vận hành để đảm bảo máy bơm hoạt động bình thường, ổn định và hiệu quả cao. Thường xuyên kiểm tra lượng dầu bôi trơn. Thường xuyên kiểm tra độ chặt của bu lông thân máy, bệ máy, bu lông mặt bích …

+ Sửa chữa nhỏ định kỳ được quy định qua số giờ làm việc của bơm (theo sổ tay quản lý vận hành hay theo sổ của nhà sản xuất). Định ký sau vài nghìn giờ làm việc cần dừng máy để kiểm tra sữa chữa nhỏ. Lúc này cần tổng kiểm tra về cơ khí, thuỷ lực, mài mòn, rung động, tiếng ồn, cân chỉnh và sữa chữa nhỏ để bơm làm việc hiệu quả.

+ Sửa chữa lớn định kỳ yêu cầu dừng máy, tháo rời chi tiết máy, bảo dưỡng toàn bộ, nếu cần thì thay thế một vài chi tiết, bộ phận. Thông thường thì sau một năm làm việc thì bơm cần phải bảo dưỡng, sữa chữa định kỳ.

+ Khi máy đã làm việc đạt được tuổi thọ và độ tin cậy thiết kế thì cần tổng kiểm tra lần cuối và ghi vào lịch kiểm tra máy. Nếu không còn khả năng làm việc thì phải thay thế máy mới.

12.3.2. Vận hành khi có sự cố

+ Trong vận hành máy bơm vấn đề sự cố và vận hành máy bơm luôn xảy ra. Nói chung sự cố và hư hỏng thường xảy ra nhất với các thiết bị điện, cơ khí rồi đến thuỷ lực. Hỏng hóc và sự cố xảy ra có thể do nguyên nhân chủ quan và khách quan. Để giảm sự cố và hư hỏng cần tuân thủ đúng quy trình sử dụng và vận hành bơm, ngoài ra cần phải đào tạo người công nhân vận hành có trình độ và tay nghề cao.

+ Về bơm: hay xảy ra rung động, tiếng ồn, xâm thực, rò rỉ. Khi gắp các sự cố cần phải tìm hiểu kỹ nguyên nhân và tìm ra phương pháp sữa chữa thay thế hợp lý. Không nên vận hành khi xảy ra sự cố

+ Về cơ khí: Một số bơm khi làm việc do ổ trượt bị mòn thì gây nên tiếng ồn, rung động. Một số bơm trục bị cong nên làm cho bơm không hoạt động hay làm mòn bánh công tác.

13. MỘT SỐ SỰ CỐ THƯỜNG GẶP VÀ CÁCH KHẮC PHỤC

Hỏng hóc và sự cố phát sinh có thể do nguyên nhân khách quan và chủ quan. Để giảm sự cố cần tuân thủ triệt để hướng dẫn quản lý vận hành, cần đào tạo công nhân kỹ thuật có trình độ và tay nghề cao.

Về kỹ thuật bơm, hay xảy ra sự cố rung động, ồn, xâm thực, rò rỉ. Khi gặp các sự cố như vậy cần nghiên cứu để tìm ra nguyên nhân chính, sau đó đề ra biện pháp khắc phục. Nếu cần thì phải mời chuyên gia trong ngành hoặc chuyên gia của hãng sản xuất bơm phối hợp khắc phục. Tuyệt đối không được cố sử dụng thêm khi đã phát hiện có sự cố.

Sau đây là một số sự cố thường gặp trong quá trình sử dụng, tùy theo điều kiện cụ thể mà ta có cách khắc phục khác nhau.

13.1. Đóng cầu dao hay phích cắm điện mà máy không chạy.

Nguyên nhân:

+ Mất điện.

+ Chổi than cổ góp mòn hoặc tiếp xúc với cổ góp kém.

+ Cổ góp bẩn.

+ Chổi than bi nóng.

Khắc phục:

+ Dùng bút điện kiểm tra điện lưới, cầu chì, tiếp xúc của phích...

+ Thay chổi than mới.

+ Vệ sinh cổ góp.

+ Chỉnh sửa cổ góp

13.2. Dầu không lên khi khởi động máy bơm.

Nguyên nhân:

+ Chiều quay của bánh công tác sai.

+ Tổng cột dầu cần bơm vượt quá khả năng của máy bơm.

+ Chiều cao hút quá cao.

+ Lọt khí theo ống hút.

+ Số vòng quay quá thấp so với đinh mức.

Khắc phục:

+ Đổi hướng quay (đảo đầu cốt động cơ điện).

+ Tính toán kiểm tra lại, đổi vị trí đặt bơm, đổi ống để giảm cột dầu và giảm tổn thất thủy lực.

+ Hạ cao trình đặt bơm xuống.

+ Kiểm tra chổ rò khí và xiết lại.

+ Chỉnh lại van đẩy.

+ Kiểm tra số vòng quay, chỉnh đặc tính mạng ống hoặc tang vòng quay nguồn (động cơ).

13.3. Lưu lượng bơm giảm mạnh.

Nguyên nhân:

+ Tắc ống hút, tắc lưới chắn rác, tắc khe hở bánh công tác và cánh hướng dòng.

+ Tạo túi khí ở ống hút, hoặc hở phía ống hút.

+ Vành mòn hoặc bánh công tác quá mòn, sứt mẻ

+ Sai lệch vị trí bánh công tác và cánh hướng dòng.

+ Số vòng quay thấp hơn định mức.

+ Độ ngập ống hút chưa đủ.

+ Chiều cao ống hút lớn.

+ Tổn thất trên ống đẩy tăng.

+ Bể hút thiết kế không đúng kỹ thuật.

 Khắc phục:

+ Làm sạch ống hút, làm sạch các rãnh giữa bánh công tác và cánh hướng dòng.

+ Kiểm tra, bịt chổ hở.

+ Thay vành mới, sữa hoặc thay bánh công tác.

+ Tăng số vòng quay.

+Tăng chiều sâu ngập dầu miệng ống hút.

+ Hạ cao trình đặt bơm.

+ Kiểm tra van xả, kiểm tra các vị trí có thể tắc trên ống đẩy.

+ Xây lại bể hút cho đúng.

13.4. Cột dầu giảm mạnh.

Nguyên nhân:

+ Hỏng ống đẩy.

+ Không khí lọt vào dòng chảy, có xoáy khí ở bể hút.

Khắc phục:

+ Kiểm tra van xả, xử lý các hư hỏng trên ống đẩy.

+ Tìm chổ rò rỉ và bịt lại.

13.5. Động cơ quá tải khi khởi động.

Nguyên nhân:

+ Khởi động bơm khi vẩn đóng van trên ống đẩy.

+ Phần quay của rôto bị kẹt.

+ Khe hở dọc trục bị kẹt.

+ Chèn gioăng quá chặt.

+ Số vòng quay vượt quá định mức.

+ Lệch trục động cơ và trục máy bơm.

Khắc phục:

+ Mở van ống đẩy rồi khởi động lại.

+ Kiểm tra lại việc lắp rôto, chỉnh khe hở cho phù hợp.

+ Thông ống dẫn và chỉnh lại khe hở dọc trục.

+ Nới lỏng chèn gioăng.

+ Kiểm tra và giảm số vòng quay của nguồn động lực.

+ Cân chỉnh lại hai trục bơm và động cơ.

13.6. Động cơ quá nóng.

Nguyên nhân:

+ Hỏng quạt làm mát.

+ Điện áp nguồn thay đổi đột ngột

+ Hư hỏng trong máy bơm.

+ Hư hỏng động cơ.

Khắc phục:

+ Tháo động cơ, kiểm tra và sửa chửa quạt.

+ Dùng ổn áp hay bộ điều chỉnh điện

+ Giảm lưu lượng bơm.

+ Kiểm tra, sửa chửa máy bơm.

+ Kiểm tra, sửa chửa động cơ.

13.7. Bơm bị rung động mạnh.

Nguyên nhân :

+ Lỏng bulông hãm máy bơm và động cơ vào bệ máy.

+ Các mối nối ống không chặt.

+ Lệch trục bơm với động cơ.

+ Rôto động cơ không cân.

+ Chiều cao hút lớn.

+ Có hiện tượng xâm thực do độ ngập dầu ống hút không đủ.

+ Chốt hãm bánh công tác vào trục hoặc khớp nối trục lỏng.

+ Không khí lọt vào ống hút.

+ Ổ bi bị hỏng.

Khắc phục:

+ Kiểm tra và xiết chặt bu lông hãm.

+ Siết chặt lại các nối nối.

+ Hiệu chỉnh lại độ đồng tâm hai trục.

+ Tháo động cơ, cân chỉnh lại rôto.

+ Hạ thấp cao trình đặt máy bơm.

+ Tăng độ ngập của ống hút.

+ Siết chặt ốc và chốt hãm.

+ Kiểm tra, xử lý chổ hở.

+ Thay ổ bi mới.

13.8. Xâm thực bánh công tác hoặc vòng mòn.

Nguyên nhân:

+ Bánh công tác chưa đủ độ chìm.

Khắc phục:

+ Thay đổi chế độ làm việc của bơm, giảm lưu lượng bơm bằng cách tốc độ động cơ. Phục hồi, sửa chửa chỗ bị xâm thực.

13.9. Bơm ra ít dầu ở ống đẩy

Nguyên nhân:

+ Độ ngập dầu của ống hút chưa đạt yêu cầu.

+ Ống hút bị hở.

+ Cặn, rác, vật lạ cuốn vào cánh bánh công tác.

+ Cột hút quá cao.

+ Số vòng quay không đạt trị số định mức.

+ Công suất động cơ nhỏ.

Khắc phục:

+ Tăng chiều sâu ngập dầu ống hút bằng cách tăng mực dầu bể hút hoặc hạ cao trình đặt bơm.

+ Kiểm tra và xử lý khe hở.

+ Vệ sinh, kiểm tra và lấy vật lạ ra.

+ Hạ cao trình đặt bơm, tăng mực dầu bể hút, tăng đường kính ống hút, giảm tổn thất ống hút bằng cách giảm các nút cong.

+ Điều chỉnh tốc độ đông cơ, thay đổi thiết bị truyền động với tỷ số truyền động phù hợp, tăng tiết diện dây cáp điện từ biến thế về trạm bơm.

+ Thay động cơ lớn hơn.

14. KẾT LUẬN

Sau một thời gian nhận đề tài này đến nay em đã hoàn thành đồ án tốt nghiệp với đề tài “Thiết kế bơm vận chuyển sản phẩm dầu mỏ”, ban đầu có nhiều khó khăn vì đây là đề tài mà bản thân chưa có điều kiện nghiên cứu và tìm hiểu kỹ trong quá trình học tập và thực tập tốt nghiệp. Một phần, do lúc đầu phải mất nhiều thời gian trong việc tìm tài liệu có liên quan đến nhiệm vụ, yêu cầu của đề tài. Trong quá trình thiết kế, bản thân vừa tìm hiểu về lý thuyết, vừa tìm hiểu và tham khảo các tính toán và thiết kế của các thế hệ đàn anh đi trước mà trong thực tế đã được vận hành. Với sự cố gắng của bản thân, cùng với sự hướng dẫn tận tình, cũng như việc cung cấp các tài liệu có liên quan đến đồ án tốt nghiệp của thầy giáo hướng dẫn nên em đã hoàn thành được đề tài mà khoa đã giao.

Mặc dầu bản thân có nhiều cố gắng và nổ lực nhưng do khả năng có hạn, tài liệu chuyên môn về “bơm ly tâm” hạn chế nên trong quá trình thiết kế chắc chắn sẽ có nhiều thiếu sót không thể tránh khỏi. Em rất mong được sự góp ý, bổ sung của quý thầy cô cùng các bạn để đồ án này được hoàn thiện hơn.
