MỤC LỤC

LỜI NÓI ĐẦU.........

LỜI CẢM ƠN...........

CHƯƠNG 1. Mở đầu........

CHƯƠNG 2. Tính cân bằng nhiệt ẩm bằng phương pháp Carrier cho văn phòng loại 1 phương án 2 ……

2.1 Tính nhiệt hiện bức xạ qua kính Q₁₁.........

2.2 Nhiệt hiện truyền qua mái bằng bức xạ và do Δt (Q₂₁):..........

2.3 Nhiệt hiện truyền qua vách Q₂₂...........

2.3.1 Nhiệt truyền qua tường Q_22t.............

2.3.2 Nhiệt truyền qua cửa ra vào Q_22c............

2.3.3 Nhiệt truyền qua kính cửa sổ Q_22k...........

2.4 Nhiệt hiện truyền qua nền Q₂₃.............

2.5 Nhiệt hiện tỏa ra do đèn chiếu sáng Q₃₁...........

2.6 Nhiệt hiện tỏa ra do máy móc thiết bị Q₃₂..........

2.7 Nhiệt hiện và nhiệt ẩn do người tỏ ra Q₄............

2.7.1 Nhiệt hiện do người tỏa ra Q_4h............

2.7.2 Nhiệt ẩn do người tỏa ra Q_4Â............

2.8 Nhiệt hiện và nhiệt ẩn do gió tươi mang vào Q_hN và Q_âN............

2.9 Nhiệt hiện và nhiệt ẩn do gió lọt Q_5h và Q_5â.............

2.10 Các nguồn nhiệt khác Q₆...............

2.11 Xác định phụ tải lạnh. 52...............

CHƯƠNG 3. Thành lập và tính toán sơ đồ điều hòa không khí…….

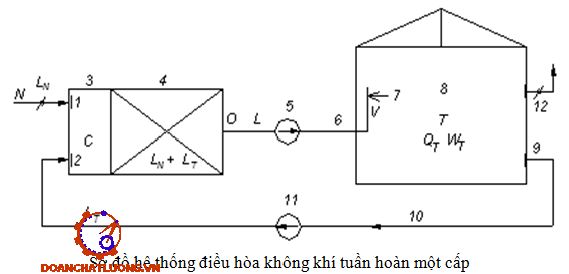

3.1 Tính toán các thông số trong sơ đồ điều hòa không khí tuần hoàn một cấp........

3.2 Điểm gốc và hệ số nhiệt hiện SHF ..........

3.3 Hệ số nhiệt hiện phòng RSHF.............

3.4 Hệ số nhiệt hiện tổng GSHF............

3.5 Hệ số đi vòng  ( Bypass Factor )............

3.6 Hệ số nhiệt hiện hiệu dụng ESHF............

3.7 Nhiệt độ đọng sương của thiết bị.............

3.8 Nhiệt độ không khí sau dàn lạnh..............

3.9 Xác định các điểm trên ẩm đồ................

3.10 Lưu lượng không khí qua dàn lạnh................

3.11 Tính kiểm tra năng suất lạnh của hệ thống............

CHƯƠNG 4. Lựa chọn các thiết bị cho hệ thống...........

4.1 Lựa chọn dàn lạnh.............

4.2 Lựa chọn dàn nóng...........

4.3 Sơ đồ hệ thống thực hiện qua phần mềm chọn máy của Daikin:.............

CHƯƠNG 5. Tính Toán Thiết Kế Hệ Thống Đường Ống Gió .........

5.1 Tính toán thiết kế đường ống gió tươi............

5.1.1 Tính toán tổn thất ma sát............

5.1.2 Tính toán tổn thất cục bộ cho từng hạng mục..............

CHƯƠNG 6. Các Biện Pháp Thi Công Lắp Đặt ,Vận Hành ,Bảo Dưỡng Và Sửa Chữa..............

CHƯƠNG 7. Các biện pháp thi công lắp đặt, vận hành, bảo dưỡng và sữa chữa...............

7.1 Biện pháp thi công lắp đặt...............

7.2 Lắp đặt hệ thống ống dẫn môi chất lạnh và hệ thống thoát nước ngưng........

7.3 Lắp đặt hệ thống điện..............

7.4 Kết luận..............

KẾT LUẬN............

TÀI LIỆU THAM KHẢO..........

LỜI NÓI ĐẦU

Nước ta có khí hậu nhiệt đới gió mùa, mùa hè tương đối nóng nực và có độ ẩm khá cao. Cùng với sự phát triển của đất nước đời sống nhân dân ngày một cải thiện và nâng cao, do đó nhu cầu về việc tạo ra điều kiện khí hậu thích hợp cho con người ở các công sở, văn phòng, xí nghiệp và nhà ở của nhân dân vv.. đã trở nên rất cấp thiết. Hiện nay hầu hết các cơ quan, xí nghiệp, công sở đều sử dụng các hệ thống điều hoà không khí từ công suất nhỏ, trung bình, lớn và rất lớn.

Bắt đầu từ cuối thế kỷ 19, người ta sử dụng hệ thống làm lạnh từ các đường ống dẫn không khí ẩm đi vòng quanh một toà nhà. Hệ thống này giúp bảo quản một số thực phẩm, làm mát bia và một số thức uống.

Ngày 17 tháng 7 năm 1902, Willis Carrier sáng tạo ra chiếc máy điều hoà không khí đầu tiên chạy bằng điện.

Hệ thống điều hoà không khí của Willis Carrier được dùng trong một nhà máy in. Hệ thống này giúp kiểm soát nhiệt độ và còn giữ độ ẩm trong nhà máy. Nguyên lý giữ ẩm cho không khí của Carrier áp dụng khá đơn giản, thay vì đẩy không khí qua ống nung nóng, dòng không khí di chuyển qua ống được làm lạnh bằng amoniac hoá lỏng .

Năm 1906, kỹ sư Stuart Cramer nghĩ ra ý tưởng chế tạo thiết bị thông gió lắp vào nồi chứa nước cất của hệ thống dệt để tạo ra độ ẩm. Quá trình này được đặt tên là “điều hoà không khí”.

Năm 1911, Carrier giới thiệu “công thức làm lạnh với tỷ lệ độ ẩm hợp lý” cho hội kỹ sư cơ khí của Hoa Kỳ. Phương pháp làm lạnh này được áp dụng cho tới ngày nay.

Năm 1914, hộ gia đình đầu tiên tại Minneapolis đã lắp đặt hệ thống điều hoà của Carrier chế tạo.

Từ năm 1917 đến năm 1930, người dân có thể tận hưởng không khí mát từ máy điều hoà ở các rạp chiếu phim. Năm 1922, Carrier thay thế chất sinh hàn độc hại amoniac bằng một hợp chất an toàn hơn đó là dielene.

Các thế hệ máy điều hoà tiếp theo đã được giảm thiểu tối đa kích thước, nhỏ gọn hơn và được lắp đặt tại nhiều nơi như cửa hàng bách hoá, các con tàu,…

Từ năm 1924 đến năm 1930, máy điều hoà được phổ biến ở nhiều cơ sở làm việc của chính phủ Mỹ.

Năm 1928, kỹ sư người Mỹ Thomas Midgley lần đầu tiên sản xuất thành công khí Freon làm chất sinh hàn trong công nghệ làm lạnh được sử dụng rộng rãi cho các thế hệ máy lạnh đến năm 1994.

Năm 1931, Schultz và Sherman chế tạo thành công máy điều hoà có kích thước nhỏ gọn đặt trên bệ cửa sổ và làm mát một căn phòng.

Năm 1946, 30.000 máy điều hoà gia dụng được sản xuất và cung cấp cho người dân trên khắp nước Mỹ. Năm 1953, hơn 1 triệu máy điều hoà đã được sản xuất và bán ra.

Năm 1957, kỹ sư người Đức Heinrich Krigar chế tạo thành công máy nén khí ly tâm đầu tiên trên thế giới. Với kỹ thuật này, máy điều hoà được sản xuất với kích thước nhỏ, trọng lượng nhẹ, vận hành êm và đạt hiệu suất cao hơn.

Thời gian sau này, máy điều hoà được sản xuất với nhiều công nghệ mới, vượt trội và ngày càng thân thiện với môi trường.

Có thể nói thiết bị điều hoà không khí đã trở thành một thiết bị quan trọng hằng ngày mọi người tiếp xúc và sử dụng. Điều hòa tiện nghi không thể thiếu trong các tòa nhà, khách sạn, văn phòng, nhà hàng, các dịch vụ du lịch, văn hóa, y tế, thể thao mà còn cả trong các căn hộ, nhà ở, các phương tiện đi lại như ô tô, tầu hỏa, tầu thủy,…

Trong những năm qua cũng đã hỗ trợ đắc lực cho nhiều ngành kinh tế, góp phần để nâng cao chất lượng sản phẩm, đảm bảo quy trình công nghệ như trong các ngành sợi, dệt, chế biến thuốc lá, chè, in ấn, điện tử, vi điện tử, bưu điện, viễn thông, máy tính, quang học, cơ khí chính xác, hóa học,… Với đề tài “THIẾT KẾ HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ CHO VĂN PHÒNG LOẠI 1 PHƯƠNG ÁN 2” địa điểm tại thành phố Hồ Chí Minh .

Sau khi tìm hiểu và tiến hành làm đồ án, cùng với sự hướng dẫn tận tình của thầy giáo chịu trách nhiệm hướng dẫn về đề tài này đã đem lại cho em những kiến thức bổ ích và kinh nghiệm cho công việc trong tương lai của mình. Trong suốt quá trình làm đồ án với sự nổ lực của bản thân cùng với sự hướng dẫn tận tình của thầy: Thầy Hoàng Văn Viết Việc giảng dạy bộ môn Điều Hoà Không Khí (ĐHKK) đã cung cấp cho sinh viên chuyên ngành Nhiệt Lạnh các trường đại học kỹ thuật và cao đẳng , các kỹ sư và công nhân kỹ thuật những kiến thức cơ bản về ĐHKK và thông gió hiện đại . Qua đó nắm vững những bước cần thiết để có thể tính toán ,thiết kế và lắp đặt được các hệ thống ĐHKK .

Vì kiến thức còn khá hạn chế nên mặc dù đã cố gắng song cũng không tránh khỏi những thiếu sót. Em mong sẽ nhận được sự chỉ bảo tận tình của thầy để hoàn thành Bài tiểu luận này, em cảm ơn.

LỜI CẢM ƠN

Trong quá trình học tập, nghiên cứu đề tài Thiết Kế Hệ Thống ĐHKK VRV Cho Văn Phòng Loại 1 Phương Án 2 . Tôi đã nhận được sự giúp đỡ, chỉ bảo nhiệt tình, của các thầy, cô giáo trường Cao Đẳng Lý Tự Trọng để hoàn thành bài tiểu luận này.

Với tình cảm chân thành, tôi bày tỏ lòng biết ơn đối với Ban giám hiệu, khoa Nhiệt Lạnh các thầy giáo, cô giáo đã tham gia quản lý , giảng dạy và giúp đỡ tôi trong suốt quá trình học tập , nghiên cứu và thực hiện bài làm trong khoảng thời gian 11 tuần vừa qua .

 Thảo luận cũng như hoàn thành từng nội dung của bài làm . Em  xin bày tỏ sự biết ơn đặc biệt đến Thầy : Ths………………, người đã trực tiếp hướng dẫn, giúp đỡ để tôi hoàn thành tốt bài tiểu luận này. Tôi xin chân thành cảm ơn. Bạn bè, đồng nghiệp đã động viên, cổ vũ, khích lệ và giúp đỡ tôi trong suốt thời gian qua .

Mặc dù đã có nhiều cố gắng trong suốt quá trình thực hiện đề tài, song có thể còn có những mặt hạn chế, thiếu sót. Tôi rất mong nhận được ý kiến đóng góp và sự chỉ dẫn của các thầy cô giáo và bạn bè.

                                                                                                              TP, Hồ chí minh, ngày … tháng … năm 20…

                                                                                                                   Nhóm sinh viên thực hiện

                                                                                                                   ……………………

Chương 1. MỞ ĐẦU

1.1.  Đặt vấn đề

Trong thời đại công nghiệp hóa hiện đại hóa đất nước, cùng với sự phát triển mạnh mẽ của nền kinh tế thì môi trường sống và làm việc là một trong những vấn đề được quan tâm hàng đầu. Chính vì thế, thiết kế hệ điều hòa không khí là một trong những công việc quan trọng nhằm phục vụ cho công tác chuẩn bị trước khi thi công công trình, đồng thời nhằm đảm bảo môi trường làm việc thoải mái và giữ gìn môi trường không bị suy thoái, phát triển bền vững.

Vì vậy, để tìm hiểu sâu hơn và làm quen với thiết kế hệ thống điều hòa không khí , em quyết định làm đề tài là : “THIẾT KẾ HỆ THỐNG DHKK VRV CHO VĂN PHÒNG LOẠI 1 PHƯƠNG ÁN 2”.

1.2. Mục đích

THIẾT KẾ HỆ THỐNG DHKK VRV CHO VĂN PHÒNG LOẠI 1 PHƯƠNG ÁN 2.

1.5. Phương pháp

1.5.1. Phương pháp thu thập số liệu

 Tìm hiểu các tài liệu liên quan đến hệ thống điều hòa không khí trên internet, sách báo, văn bản lưu hành nội bộ…Các catalog của các hãng sản xuất dàn nóng, dàn lạnh...

Thu thập, tham khảo các tư liệu, sách và các website có liên quan đến đề tài.

1.5.2. Phương pháp xử lý số liệu

Từ những số liệu đã thu thập được qua công tác tìm hiểu, khảo sát thực địa và kết quả sẽ tiến hành thống kê, phân tích và xử lý để đưa ra được những kết quả để làm căn cứ cho bài tiểu luận.

1.5.3. Giới hạn – phạm vi

- Giới hạn không gian: đề tài  tính toán và thiết kế công trình văn phòng VILLA OFFICE VO THI SAU.

- Giới hạn thời gian : đề tài được thực hiện trong khoảng thời gian từ tháng 5 đến tháng 7 năm 2021.

Chương 2. TỔNG QUAN

2.1. Tổng quan về điều hòa không khí

2.1.1. Khái niệm điều hòa không khí

Điều hòa không khí là một quá trình làm thay đổi các thuộc tính của không khí (nhiệt độ, độ ẩm, vận tốc gió và độ trong sạch của không khí) nhằm duy trì trạng thái của không khí bên trong không gian cần điều hòa. Trạng thái đó phải ít bị ảnh hưởng bởi sự thay đổi của điều kiện khí hậu ở bên ngoài, hoặc bởi sự biến đổi của phụ tải ở bên trong. Điều hòa không khí là bước phát triển nhất của kỹ thuật thông gió.

2.1.2. Lịch sử hình thành và phát triển của điều hòa không khí

Cuối thế kỷ 19, người ta sử dụng hệ thống làm lạnh từ các đường ống dẫn điều hòa không khí ẩm đi vòng quanh một tòa nhà. Hệ thống này giúp bảo quản một số thực phẩm, làm mát bia và một số thức uống.

Ngày 17 tháng 7 năm 1902, Willis Carrier sáng tạo ra chiếc máy điều hòa không khí đầu tiên chạy bằng điện. Hệ thống điều hòa không khí của Willis Carrier được dùng trong một nhà máy in. Hệ thống này giúp kiểm soát nhiệt độ và còn giữ độ ẩm trong nhà máy. Nguyên lý giữ ẩm cho không khí của Carrier áp dụng khá đơn giản, thay vì đẩy không khí qua ống nung nóng, dòng không khí di chuyển qua ống được làm lạnh bằng amoniac hóa lỏng.

Hiện nay, hầu hết máy lạnh đều sử dụng công nghệ Inverter. Công nghệ này sử dụng máy nén biến tần để đạt được nhiệt độ mong muốn với tần số biên độ nhiệt tối thiểu giúp tiết kiệm năng lượng tiêu thụ. Đây là dòng máy lạnh được sử dụng rộng rãi nhất hiện nay và được dự đoán sẽ tiếp tục phát triển và phổ biến trong tương lai.

2.1.3. Tầm quan trọng của điều hòa không khí

Yếu tố khí hậu có ảnh hưởng rất lớn tới sức khỏe của con người. Điều hòa không khí giúp tạo ra môi trường không khí sạch, có nhiệt độ, độ ẩm và vận tốc gió nằm trong phạm vi ổn định phù hợp với cảm giác nhiệt của cơ thể con người, ứng với các trạng thái lao động khác nhau, làm cơ thể con người cảm thấy dễ chịu thoải mái. Không nóng bức về mùa hè, rét buốt về mùa đông, bảo vệ được sức khỏe và phát huy được năng suất lao động cao nhất.

2.1.4. Ảnh hưởng trạng thái không khí đến con người

- Ảnh hưởng của nhiệt độ:

Nhiệt độ bên trong cơ thể con người luôn giữ ở 37°C ( Theo quá trình tìm hiểu các bài viết , nguồn thông tin chính thống có độ tin cậy cao thì nhiệt độ cơ thể con người đang giảm xuống trong khoảng 36°C bởi trong hàng chục năm con người đã dần thích nghi với môi trường trong phòng lạnh , có điều hòa ) . Để có được nhiệt độ này người luôn sản sinh ra nhiệt lượng. Trong bất kỳ hoàn cảnh nào con người sản sinh ra lượng nhiệt nhiều hơn lượng nhiệt cơ thể cần để duy trì ở 37 .

- Ảnh hưởng của độ ẩm tương đối:

Qua nghiên cứu  con người sẽ cảm thấy dễ chịu khi sống trong môi trường không khí có độ ẩm tương đối j = (50 ¸70) %.

- Ảnh hưởng của tốc độ không khí:

Khi tốc độ không khí tăng, lượng nhiệt toả ra từ cơ thể bằng đối lưu và bằng bay hơi đều tăng và ngược lại. Tốc độ phù hợp là 0,5 m/s cho con người cảm giác thoải mái. Trong lĩnh vực điều hoà không khí, người ta chỉ quan tâm tới tốc độ gió ở trong vùng làm việc, tức là vùng dưới 2 m kể từ sàn nhà trở lên. Đây là vùng mà mọi hoạt động của con người đều xảy ra trong đó.

2.2. Tổng quan về công trình

2.2.1. Vị trí địa lý công trình

Tên công trình : VILLA OFFICE VO THI SAU .

Vị trí địa lý : VILLA OFFICE VO THI SAU tọa lạc tại số 173 Võ Thi Sáu, Quận 3, Hồ Chí Minh, Việt Nam.

2.2.2. Quy mô công trình

VILLA OFFICE VO THI SAU được thiết kế với kiến trúc hài hòa, hợp lý và thoải mái :gồm 10 phòng:

- 1 phòng tiếp khách

- 1 phòng kế toán

- 1 phòng giao dịch viên

- 1 phòng họp

- 1 phòng phó giám đốc

- 1 phòng trưởng phòng

- 1 phòng chuyên viên

2.3. Lựa chọn cấp điều hòa cho công trình

Cấp điều hòa được phân loại theo mức độ quan trọng của hệ thống điều hòa không khí đối với công trình :

- Điều hòa không khí cấp 1: duy trì được các thông số trong nhà ở phạm vi biến thiên nhiệt ẩm ngoài trời. Cấp điều hòa này có độ tin cậy cao nhất nhưng đắt tiền.

- Điều hòa không khí cấp 2: duy trì các thông số trong nhà ở một phạm vi cho phép với độ sai lệch không quá 200 h/năm khi có biến thiên nhiệt độ ngoài trời cực đại hay cực tiểu.

- Điều hòa không khí cấp 3: duy trì được các thông số trong không gian điều hòa ở một phạm vi cho phép với độ sai lệch không quá 400 h/năm, có độ tin cậy thấp.

2.4. Lựa chọn các thông số tính toán

2.4.1. Chọn thông số khí hậu

Công trình được xây dựng tại TP. Hồ Chí Minh, nằm ở khu vực phía Tây nước ta, mỗi năm có hai mùa: mùa hè và mùa đông. Tuy nhiên, hai mùa này không chênh lệch nhau nhiều về sự biến đổi thời tiết, khí hậu. Nên khi tính toán ta sử dụng thông số không khí mùa hè.

2.4.2. Chọn thông số tính toán không khí trong nhà

Theo tiêu chuẩn TCVN 5687 – 2010 [6] nhiệt độ và độ ẩm không khí trong phòng thích hợp cho con người vào mùa hè ở trạng thái nghỉ ngơi tĩnh tại :

Mùa hè: t_T = 25    28  , j_T = 60 %  70 %

Chọn thông số để tính toán là:

- Nhiệt độ không khí trong văn phòng : t_T = 25 .

- Độ ẩm tương đối trong văn phòng : j_T = 60 %.

2.5. Phân tích lựa chọn phương án thiết kế

Văn phòng VILLA OFFICE VO THI SAU có thông số đã cho như trên ta có thể sử dụng các phương án chọn máy điều hòa sau :

2.5.1. Máy điều hòa không khí hai cục

Là hệ thống điều hòa không khí gồm có 2 cụm riêng biệt: trong nhà và ngoài trời. Cụm trong nhà gồm : dàn lạnh, bộ điều khiển, quạt ly tâm kiểu các trục. Cụm ngoài trời gồm: máy nén, động cơ và quạt hướng trục. Hai cụm được nối với nhau bằng đường ống gas đi và gas về.

2.5.2. Máy điều hòa kiểu ghép

Máy điều hòa kiểu ghép thực chất là máy điều hòa gồm 1 dàn nóng và 2 - 4 dàn lạnh. Mỗi cụm dàn lạnh được gọi là một hệ thống. Thường các hệ thống hoạt động độc lập. Mỗi dàn lạnh hoạt động không phụ thuộc vào các dàn lạnh khác.Về cơ bản máy điều hòa kiểu ghép có đặc điểm của máy điều hòa 2 mảnh.

2.5.3. Hệ thống điều hòa không khí kiểu VRV

Hệ thống điều hòa không khí kiểu VRV gồm một dàn nóng kết hợp với nhiều dàn lạnh, làm lạnh trực tiếp không khí phòng trong các dàn bay hơi. Công suất dàn nóng từ 5 HP đến 60 HP, chiều dài đường ống gas từ dàn nóng đến dàn lạnh xa nhất là 165 m, chiều dài tương đương đường ống gas max đạt 190 m. Chính vì vậy, hệ thống điều hòa không khí của VRV rất thích hợp cho các tòa nhà, văn phòng, biệt thự…

2.5.5. Lựa chọn hệ thống điều hòa không khí cho công trình

Qua quá trình phân tích mặt bằng tổng thể của văn phòng, các thông số khí hậu cho công trình, cùng với việc đi phân tích những ưu, nhược điểm của các hệ thống điều hòa không khí hiện nay, em quyết định chọn: Hệ thống điều hòa không khí kiểu VRV cho công trình “ VILLA OFFICE VO THI SAU”. Vì công trình dạng văn phòng , sử dụng điều hòa thường xuyên nên nếu chọn hệ thống điều hòa Water Chiller là không thích hợp, tốn kém. Nếu sử dụng kiểu điều hòa 2 cục thì sẽ không đảm bảo tính thẩm mỹ cho công trình.

Vì vậy, lựa chọn hệ thống điều hòa không khí kiểu VRV cho Văn phòng VILLA OFFICE VO THI SAU  là hợp lý nhất, đảm bảo tính thẩm mỹ cao và hiệu quả kinh tế.

* Đặc điểm kiến trúc của công trình

- Kính có chiều cao 3000mm , Độ dày của trần bê tông : 200mm

- Sàn bê tông: 600mm , Tường dày : 500mm

- Khoảng cách từ tường giả đến trần bê tông : 1000mm

Chương 3. KẾT QUẢ VÀ THẢO LUẬN

3.1. Tính toán tải nhiệt công trình

Có nhiều phương pháp để tính toán cân bằng nhiệt ẩm khác nhau để xác định năng suất lạnh yêu cầu. Chủ yếu là hai phương pháp truyền thống và phương pháp Carrier. Trong công trình này tính toán nhiệt ẩm theo phương pháp Carrier.

3.1.1. Tính nhiệt hiện bức xạ qua kính Q₁₁

- Diện tích kính phủ bì F.

R_T: Bức xạ mặt trời qua cửa kính vào trong không gian điều hòa .

Ta có thành phố Hồ Chí Minh nằm trong tọa độ địa lý khoảng 10^o 10' – 10^o 38’ vĩ độ Bắc và 106⁰ 22'– 106⁰54^' kinh độ Đông

3.1.2. Tính nhiệt hiện truyền qua mái bằng bức xạ và do Δt (Q₂₁)

Q₂₁: Dòng nhiệt đi vào không gian cần điều hòa do sự tích nhiệt của các kết cấu mái và do độ chênh nhiệt độ của không khí giữa bên ngoài và bên trong.

k : hệ số truyền nhiệt qua mái (trần)

- Ta chọn trần bê tông dày 300mm, lớp vữa xi măng cát dày 25mm trên có lớp bitum, 797kg/cm² vào mùa hè với trần giả bằng thạch cao dày 12mm è k=1,42W/m².K

t_N,ef : Nhiệt độ không khí sát trên trần (⁰C)

t_N: Nhiệt độ ngoài trời (⁰C) è t_N=36,8⁰C

t_T: Nhiệt độ trong phòng điều hòa (⁰C) è t_T=24⁰C

α_N: Hệ số tỏa nhiệt của không khí ngoài trời khi tiếp xúc trực tiếp với mái, có thể lấy α_N = 20W/m².K

* Tính Q₂₁ cho phòng làm việc chung:

Diện tích mái F=475,52m²

3.2. Nhiệt hiện truyền qua vách Q₂₂

Vách bao che chung quanh cũng có nhiều dạng: tường, cửa ra vào và cửa sổ.

Q_2i: nhiệt truyền qua tường, cửa ra vào, cửa sổ…

k_i: hệ số truyền nhiệt tương ứng của tường, cửa, kính (W/m².K)

F_i: diện tích tường, cửa, kính tương ứng (m²)

3.2. Nhiệt truyền qua tường Q_22t

Q_22t= k_t.F_t.Δt

a_N = 20 W/m².K: Hệ số tỏa nhiệt ngoài tường khi tiếp xúc trực tiếp với không khí ngoài trời.

a_T = 10 W/m².K: Hệ số tỏa nhiệt phía trong nhà

∆t: chênh lệch nhiệt độ. Đối với tường tiếp xúc với không khí ngoài trời:

t_N - t_T = 36,8-24 = 12,8⁰C

d_i: Độ dày lớp vật liệu thứ i của cấu trúc tường (m)

l_i: Hệ số dẫn nhiệt lớp vật liệu thứ i của cấu trúc tường (W/m.K)

F_t: Diện tích bao quanh (m²)

* Tính cho phòng tiếp khách:

Diện tích tường F=62,9m²

3.2.1. Nhiệt truyền qua cửa ra vào Q_22c

Nhiệt truyền qua cửa ra vào được xác định như sau:

Q_22c= k_c.F_c.Δt

Trong đó:

F_c: Diện tích cửa, m².

Cửa kính cao 3m; rộng 2,7m cho 2 cửa

Cửa gỗ cao 2,2m rộng 1m cho 1 cửa

∆t: Hiệu nhiệt độ trong và ngoài nhà. Đối với cửa tiếp xúc trực tiếp với không khí bên ngoài trời thì: ∆t = t_N – t_T = 36,8 - 24 = 12,8 ^oC.

3.2.2. Nhiệt truyền qua kính cửa sổ Q_22k

Nhiệt truyền qua cửa ra vào được xác định như sau:

Q_22k= k_k.F_k.Δt

Trong đó:

F_k: Diện tích kính cửa sổ, m².

∆t: Hiệu nhiệt độ trong và ngoài nhà. Đối với kính tiếp xúc trực tiếp với không khí bên ngoài trời thì:

∆t = t_N – t_T = 36,8 - 24 = 12,8 ^oC.

k_k: Hệ số truyền nhiệt qua cửa ra vào. W/m².K

- Đối với cửa kính thông thường lắp ở cửa sổ (kính đặt đứng), ta chọn kính cửa sổ 1 lớp vào mùa hè ta được k=5,89. W/m².K

3.5. Nhiệt hiện tỏa ra do máy móc Q₃₂

Q₃₂= η.N_i

Trong đó:

N_i: Công suất điện ghi trên dụng cụ, W

Động cơ điện và máy móc đều nằm trong phòng điều hòa với công suất định mức riêng từng loại ta chọn hiệu suất chung là η=0,9

3.5. Nhiệt hiện và nhiệt ẩn do người tỏ ra Q₄

Q₄=Q_4h + Q_4â  (W)

3.5.1. Nhiệt hiện do người tỏa ra Q_4h

Q_4h = n_đ.n.n_t.q_h  (W)

Trong đó:

n_t: Hệ số tác dụng tức thời của nhiệt chiếu sáng và nhiệt hiện của người. Ttheo bảng 4.8: n_t = 0,22

n: số người trong phòng điều hòa.

n_đ: hệ số tác dụng không đồng thời. Đối với công sở (văn phòng) ta chọn n_đ=0,75

q_h: Nhiệt hiện tỏa ra từ 1 người, W/người. Theo bảng 4.18 với nhiệt độ phòng cần điều hòa là 26⁰C nên q_h = 60 W/người tính cho nam giới trưởng thành; phụ nữ bằng 85% nam giới; trẻ em tính bằng 75% nam giới.

* Tính cho phòng làm việc với 98 người gồm 50 nam, 48 nữ:

+ Tính cho nam giới: Q_4h = n_đ.n.n_t.q_h=0,75.30.0,22.60=297W

+ Tính cho phụ nữ: Q_4h = n_đ.n.n_t.q_h.0,85=0,75.32.0,22.60.0,85=269,28W

=> Q_4h =297+269,28=566,28W

3.5.2. Nhiệt ẩn do người tỏa ra Q_4â

Q_4â = n.q_â  (W)

Trong đó:

n: số người trong phòng điều hòa

q_â: Nhiệt ẩn do một người tỏa ra, W/người. Theo bảng 4.18 với nhiệt độ phòng cần điều hòa là 26⁰C nên q_h = 70 W/người tính cho nam giới trưởng thành; phụ nữ bằng 85% nam giới; trẻ em tính bằng 75% nam giới.

* Tính cho phòng làm việc chung với 98 người gồm 50 nam, 48 nữ:

+Tính cho nam giới: Q_4â =n.q_â=30.70=2100W

+Tính cho phụ nữ: Q_4â = n.q_â.0,85=33.70.0,85=1.963,5W

=> Q_4h =1400+476=1876W

3.5.4. Nhiệt hiện và nhiệt ẩn do gió tươi lọt vào Q_5h và Q_5â

Không gian điều hòa cần được làm kín để chủ động kiểm soát được lượng gió tươi cấp cho phòng điều hòa nhằm tiết kiệm năng lượng, nhưng vẫn có hiện tượng rò lọt không khí không mong muốn qua khe cửa sổ, cửa ra vào và cửa mở do người ra vào. Hiện tượng này xảy ra càng mạnh khi chênh lệch nhiệt độ giữa trong và ngoài không gian điều hòa càng lớn. Không khí lạnh thoát ra ở phía dưới cửa và không khí ngoài trời lọt vào từ phía trên cửa. Nhiệt hiện và ẩn do gió lọt được xác định như sau:

Q₅ = G₅. ( I_N – I_T ) = G₅. C_p. ( t_N – t_T ) + G₅. r_o. ( d_N – d_T), W

Tính cho phòng làm việc chung với V = 61,8 m³, chọn  = 0,7.

Q_5h = 0,39. . V. (t_N – t_T ) = 0,39. 0,7. 61,8. (37,3 – 25) = 1596,74 W.

Q_5â = 0,84. . V. (d_N – d_T ) = 0,84. 0,7. 61,8. (22,3 – 12) = 374,29 W.

Nhiệt do gió lọt: Q₅ = Q_5h + Q_5â = 207,52 + 374,29 = 581,81 W.

Tính tương tự cho các phòng còn lại.

3.6. Các nguồn nhiệt khác Q₆:

Ngoài những nguồn nhiệt đã tính toán được ở trên còn có các nguồn nhiệt khác ảnh hưởng tới phụ tải lạnh. Có thể là nhiệt ẩn, nhiệt hiện tỏa ra từ các đường ống dẫn môi chất nóng đi qua phòng điều hòa hoặc nhiệt tỏa từ quạt, nhiệt tổn thất qua đường ống dẫn gió vào làm cho không khí lạnh trong phòng điều hòa nóng lên. Trong đó nhiệt tổn thất do nhiệt tỏa từ quạt và nhiệt tổn thất qua đường ống dẫn gió là các nguồn nhiệt ảnh hưởng chủ yếu tới phụ tải lạnh. Còn các nguồn khác là không đáng kể. Tuy nhiên trong không gian điều hòa quạt gió làm tăng nhiệt độ nhưng nhỏ và đường ống được bọc cách nhiệt và đường gas đi và về được quấn sát với nhau nên nhiệt xâm nhập vào không gian điều hòa là không đáng kể nên ta có thể bỏ qua Q₆ (Q₆= 0).

CHƯƠNG 4. THÀNH LẬP VÀ TÍNH TOÁN SƠ ĐỒ ĐIỀU HÒA KHÔNG KHÍ

Có 3 loại sơ đồ điều hòa không khí : sơ đồ thẳng, sơ đồ điều hòa không khí tuần hoàn một cấp và sơ đồ điều hòa không khí tuần hoàn 2 cấp. Đối với công trình Villa Alan House là biệt thự, bên trong không có chất độc hại và có sự hòa trộn không khí tươi bên ngoài nên ta chọn sơ đồ tuần hoàn không khí một cấp cho công trình, đảm bảo được nhiệt và ẩm, hiệu quả kinh tế.

Không khí bên ngoài trời có trạng thái N (t_N, j_N) qua cửa lấy gió có van điều chỉnh (l), được đưa vào buồng hoà trộn (3), tại đây không khí hoà trộn với không khí hồi có trạng thái T (t_T, j_T) với lưu lượng L_T từ các miệng hồi gió (2). Hỗn hợp hoà trộn có trạng thái C sẽ được đưa đến thiết bị xử lý (4). Tại đây, không khí được xử lý theo chương trình định sẵn đến một trạng thái O nhất định nào đó và được quạt 5 vận chuyển theo đường ống gió 6 vào phòng 8 qua các miệng thổi (7). Không khí tại miệng thổi (7) có trạng thái V sau khi vào phòng nhận nhiệt thừa và ẩm thừa rồi tự thay đổi đến trạng thái T (t_T,j_T).

4.1. Tính toán các thông số trong sơ đồ điều hòa không khí tuần hoàn một cấp

Sơ đồ tuần hoàn không khí một cấp trên đồ thị t-d như hình 2.2.

N – không khí ngoài nhà, T – không khí trong nhà, H – hòa trộn,V º O – điểm thổi vào (giả thiết nhiệt do quạt gió và tổn thất trên ống gió bằng không).

4.2. Điểm gốc và hệ số nhiệt hiện SHF

Điểm gốc G xác định trên ẩm đồ là điểm có trạng thái (t = 24 , φ = 50%). Thang chia hệ số nhiệt hiện ε_h đặt ở bên phải ẩm đồ t-d.

4.3. Hệ số nhiệt hiện phòng RSHF

Hệ số nhiệt hiện phòng được ký hiệu là RSHF là tỷ số giữa thành phần nhiệt hiện trên tổng nhiệt hiện và nhiệt ẩn của phòng chưa tính đến thành phần nhiệt hiện và nhiệt ẩn do gió tươi Q_hN và Q_âN đem vào không gian điều hoà. Hệ số nhiệt hiện phòng biểu diễn tia quá trình tự biến đổi không khí trong phòng điều hòa V - T.

Tính cho phòng làm việc chung, ta có: Q_hf =  93109,56 W.

4.4. Hệ số nhiệt hiện tổng GSHF

Q_h : Thành phần nhiệt hiện, kể cả phần nhiệt hiện do gió tươi mang vào, W.

Q_â : Thành phần nhiệt ẩn, kể cả phần nhiệt ẩn do gió tươi mang vào, W.

Q_t : Tổng nhiệt thừa dùng để tính năng suất lạnh Q_o = Q_t , W.

Hệ số nhiệt hiện tổng chính là độ nghiêng của tia quá trình từ điểm hoà trộn đến điểm thổi vào. Đây chính là quá trình làm lạnh và khử ẩm của không khí trong dàn lạnh sau khi hoà trộn giữa gió tươi và gió tái tuần hoàn.

Tính cho phòng khách tầng trệt với các thông số đã tính trong bảng 1.16:

Q_hf = 93109,56 W.             Q_âf = 18028,01 W.

Q_hN = 5254,93 W.                Q_âN = 10892,25 W.

Q_h= Q_hf + Q_hN = 93109,56 + 5254,93 = 98364,49 W.

Q_â = Q_âf + Q_âN = 18028,01 + 10892,25 = 28920,26 W.

4.7. Nhiệt độ đọng sương của thiết bị

Nhiệt độ đọng sương của thiết bị là nhiệt độ mà khi tiếp tục làm lạnh hỗn hợp không khí tái tuần hoàn và không khí tươi (có trạng thái hoà trộn H) qua điểm V theo đường thì không khí đạt trạng thái bão hoà j =100% tại điểm S. Điểm S chính là điểm đọng sương và nhiệt độ t_S là nhiệt độ đọng sương của thiết bị.

Nhiệt độ đọng sương của dàn lạnh được xác định khi biết t_T ( , j_T (%),  tra bảng 4.24 và nội suy ta được t_S.

4.8. Nhiệt độ không khí sau dàn lạnh

Ta có:

t_N, t_T : nhiệt độ ngoài nhà và trong nhà,

G_N, G_T, G: lưu lượng không khí tươi, không khí tái tuần hoàn và tổng, kg/s

G = G_N + G_T , kg/s. Công trình này ta cấp lượng khí tươi bằng 10% lượng không khí tái tuần hoàn : G_N = 10%G_T

G = G_N + G_T = 0,1.G_T + G_T = 1,1G_T

Tính cho phòng làm việc chung:

t_O = t_S + (t_H – t_S) = t_V = 15,70 + 0,1. (26,1 – 15,70) =16.74  .

4.9. Xác định các điểm trên ẩm đồ

Tính cho phòng làm việc chung:

Tính e_hf = 0,84; e_ht = 0,77;  e_hef = 0,83.

Xác định điểm T (25 ^oC, 60% ), N (37,3 ^oC, 55%) và G (24^oC, 50%).

Qua T kẻ đường thẳng song song với G - e_hef cắt j = 100% ở S, xác định được điểm nhiệt độ đọng sương t_S = 15,70 ^oC.

Qua S kẻ đường thẳng song song với G - e_ht cắt đường NT tại H, xác định được điểm hòa trộn t_H = 26,1 ^oC.

4.11. Tính kiểm tra năng suất lạnh của hệ thống

Năng suất lạnh của hệ thống điều hòa không khí có thể được tính kiểm tra bằng biểu thức:

Q₀ = G. (I_H – I_V) , W

Trong đó:

G = r.L: lưu lượng khối lượng không khí qua dàn lạnh, kg/s.

r : khối lượng riêng (mật độ) không khí r = 1,2 kg/m³.

L = L_N + L_T: lưu lượng thể tích của không khí, l/s.

L_N: lượng không khí tươi đưa vào, l/s. L_T: lượng không khí tái tuần hoàn, l/s.

I_H: enthalpy không khí điểm hòa trộn º không khí vào dàn lạnh, kJ/kg.

I_V = I_O: enthalpy không khí điểm thổi vào º không khí ra khỏi dàn lạnh, kJ/kg.

Tính cho phòng làm việc chung:

Q₀ = G. (I_H – I_V) = 1,2 . 9322,49 . (58,5 – 44) = 4220,89 W.

CHƯƠNG 5.  LỰA CHỌN CÁC THIẾT BỊ CHO HỆ THỐNG

5.1. Lựa chọn dàn lạnh

Năng suất lạnh của phòng làm việc chung là Q_o= 80,39 kW.

Theo Catalog VRV IV của Daikin: Ta chọn dàn lạnh dạng cassette âm trần đa hướng thổi của Daikin có model FXFSQ50AVM với công suất làm lạnh Q_m = 5,5 kW.

5.3. Sơ đồ hệ thống thực hiện qua phần mềm chọn máy của Daikin:

Phần này nhóm em thực hiện qua phần mềm chọn máy của VRV Xpess của Daikin theo các thông số đã tính ở trên, theo dàn lạnh đã chọn. Với phương pháp GVHD đã chỉ dạy. Được chia làm 2  hệ thống:

* Cách chọn dàn lạnh:

- Thiết lập thông tin dự án:

Project name / Client name : Nhập tên dự án

Reference : Địa chỉ dự án

Country : Vùng / Lãnh thổ của dự án

Refrigerant : Môi chất lạnh cho hệ thống (Gas R410a)

Ou group : Chọn tần số hoạt động dàn nóng (50Hz)

- Thiết lập thông số cho dàn lạnh:

+ Click biểu tượng “VRV” trên giao diện

+ Sau khi click vào biểu tượng như trên, hộp thoại sẽ hiện ra như sau:

Name : Tên cho dàn lạnh

Family : Thư viện các loại dàn lạnh

Tại mục family, daikin tích hợp các loại model cũng như loại dàn lạnh. Các bạn lựa chọn model dàn lạnh kèm công suất tương ứng theo thiết kế trên dự án để add vào mục thiết bị dàn lạnh.

- Thiết lập thông số cho dàn nóng:

+ Sau khi hoàn tất việc chọn thiết bị dàn lạnh. Tiếp theo, các bạn chuyển sang tab “Outdoor units”.

+ Giao diện sẽ thay đổi và các bạn chọn icon như hình dưới để chọn dàn nóng.

- Thiết lập thông số đường ống gas:

+ Sau khi hoàn tất việc chọn thiết bị dàn nóng. Tiếp theo, các bạn chọn “Ok” và chuyển sang tab “Piping” để thiết lập thông số cho ống gas.

+ Tại đây, giao diện sẽ thay đổi như hình.

CHƯƠNG 6 : TÍNH TOÁN THIẾT KẾ HỆ THỐNG ĐƯỜNG ỐNG GIÓ

Tính toán thiết kế đường ống gió tươi:

Trong các tính toán thiết kế ta phải đáp ứng được các yêu cầu chung của các hệ thống đường ống gió như:

- Bố trí đường ống phải hợp lý, đơn giản và nên đối xứng

- Hệ thống đường ống phải tránh được các kết cấu xây dựng, kiến trúc và các thiết bị khác trong thi công

- Có nhiều phương pháp tính toán thiết kế đường ống gió, nhưng ở đây em sử dụng phương pháp ma sát ống đồng đều giới thiệu trong tài liệu (1)  được sử dụng để tính toán ví dụ.

* Tính toán thiết kế đường ống gió theo phương pháp ma sát đồng đều:

- Ta có sơ đồ hệ thống : Phòng tiếp khách

- Sơ đồ hệ thống 9 phòng còn lại :

Ta có:

* Quạt 1

+ Lưu lượng gió ra khỏi quạt phòng tiếp khách :  = 2355  lít/s

+ Tổn thất áp suất cho tất cả các miệng gió: 20 N/m²

+ Tê 90^o, cắt chéo nhau 90^o

+ Cút 90^o, không ảnh hưởng dòng R=1,25d

+ Tra bảng 7.2 ta chọn vận tốc đoạn khởi đầu là w = 6.4 m/s

+ Từ bảng 7.3 ta chọn kích thước ống: 600mmm x 600mm = 0.36 m²

Ta có:

+ ∆p1 = 0,6 Pa/m và d_tđ = 600mm, nhưng tra bảng 7.3 ta thấy với S = 0,36 m² ta có d_tđ = 656mm

+ Sử dụng bảng 7.11 để xác định tiết diện và cỡ ống trên các đoạn ống từ quạt 1 tới miệng thổi 12

* Quạt 2

+ Lưu lượng gió ra khỏi quạt: Quạt  = 2349 lít/s

+ Tổn thất áp suất cho tất cả các miệng gió: 20 N/m²

+ Tê 90^o, cắt chéo nhau 90^o

+ Cút 90^o, không ảnh hưởng dòng R=1,25d

+ Tra bảng 7.2 ta chọn vận tốc đoạn khởi đầu là w = 6.4 m/s

* Tính toán tổn thất cục bộ cho từng hạng mục

- Đoạn từ Quạt –A: Tê 90^o, cắt chéo nhau 90^o

Ta có: w2/w1=5,23/6,54 = 0,79 à Tra bảng 7.7 ta có n= 1,605

Tra bảng 7.6 với w2= 5,23 m/s nên ta có p_đ= 15,9 (Pa)

Vậy Δp_cb= 1,605 x 15,9 = 21,51 (Pa)

- Đoạn từ A-B

+ Bộ thu

w1= 1,727/(0,6x0,6) = 4,797 (m/s)

w2= 6,167(m/s)

Tra bảng 7.7 chọn a= 30^o ta có n= 1,02

Tra bảng 7.6 với:

w2= 6,167 m/s ta có p_đ2= 64,86 (Pa)

Vậy Δp_cb= 1,02 x (64,86-13,0) = 52,98 (Pa)

+ Tê 90^o, cắt chéo nhau 90^o

Ta có w2/w1 = 4,440/6,167 = 0,7 à Tra bảng 7.7 ta có n= 1,89

Tra bảng 7.6 với w2=4,440  m/s ta có p_đ= 11,7 (Pa)

Vậy: Δp_cb= 1,89 x 11,7= 32,113 (Pa)

+ Tê 90^o, cắt chéo nhau 90^o

Ta có w2/w1= 5,45/6,247 = 0,87 à Tra bảng 7.7 ta có n= 1,565

Tra bảng 7.6 với w2= 5,45 m/s ta có p_đ =17,93 (Pa)

Vậy: Δp_cb= 1,565 x 17,93 = 28,06 (Pa)

- Đoạn C-13

+ Bộ thu

w1= 0,309/(0,3x0,2) = 5,15 (m/s)

w2= 5,618 (m/s)

Tra bảng 7.7 chọn a== 30^o ta có n= 1,02

Tra bảng 7.6 với

w1= 5,15 m/s ta có p_đ1= 16 (Pa)

w2= 5,618 m/s ta có p_đ2= 19,026 (Pa)

Vậy Δp_cb= 1,02 x (20,79-16) = 4,9 (Pa)

+ Cút 90^o, không cánh hướng dòng R= 1,25d

Với w = 300mm, d= 200mm ta có w/d= 1,5 à Tra bảng 7.5 ta có a= 7,25

Vậy l_tđ= 7,25 x 200 = 1450 (mm) = 1,45 (m)

Tổn thất cục bộ:

Δp_cb= 1,45 x 0,9 = 1,305 (Pa) = 1,305 (N/m²)

- Đoạn từ 14-15

+ Bộ thu (Nối giảm)

w1= 0,09/(0,2x0,15) = 3 (m/s)

w2= 4,5 (m/s)

Tra bảng 7.7 chọn a= 30^o ta có n= 1,02

Tra bảng 7.6 với

w1= 3 m/s ta có p_đ1= 5,4 (Pa)

w2= 4,5 m/s ta có p_đ2= 12,2 (Pa)

Vậy Δp_cb= 1,02 x (12,2-5,4) = 6,9 (Pa)

* Áp suất tổng trên đường ống có tổn thất lớn nhất:

Δp= Δp_ms + Δp_cb= 99 + 141,9= 240,9 (Pa)

* Áp suất tĩnh tổng cần thiết để chọn quạt

Δp_t= 240,9 + 20 = 260,9 (Pa)

Tính chọn quạt bằng phần mềm Fantech :

- Tiến hành mở phần mềm và điền thông số L/s và Pa

- Chọn quạt ô bên phải

- Search for fans để chọn và ra kết quả

CHƯƠNG 7. CÁC BIỆN PHÁP THI CÔNG LẮP ĐẶT, VẬN HÀNH, BẢO DƯỠNG VÀ SỬA CHỮA

7.1. Biện pháp thi công lắp đặt:

Biện pháp thi công lắp đặt có vai trò  rất lớn trong việc đảm bảo chất lượng, tính ổn định, độ tin cậy, độ an toàn , tuổi thọ và hiệu quả kinh tế trong vận hành sử dụng  hệ thống điều hòa không khí nói chung.

7.2. Các hạng mục công trình sẽ thi công trình sẽ thi công:

*  Trước khi tiến hành các công việc  thi công tại hiện trường , cần tiến hành các công tác chuẩn bị. Một trông công tác chuẩn bị hết sức quan trọng là khảo sát hiện trường.

*  Việc thi công lắp đặt tại hiện trường  sẽ tiến hành như sau:

- Lắp đặt hệ thống ống dẫn môi chất lạnh và hệ thống ống nước ngưng

- Lắp đặt các thiết bị điện động lực

- Lắp đặt thiết bị:

+ Lắp đặt các dàn lạnh

+ Lắp đặt các tổ máy dàn nóng

- Kiểm tra điện trước khi chạy hệ thống

- Chạy thử hiệu chỉnh. Lập bản vẽ hoàn công

- Hướng dẫn vận hành cho nhân viên vận hành hệ thống.

Lắp đặt hệ thống ống dẫn môi chất lạnh và hệ thống thoát nước ngưng:

+ Lấy dấu các tuyến ống theo bản vẽ kỹ thuật thi công đã được hiệu chỉnh ( nếu cần) sau khi khảo sát thực tế tại hiện trường.

+ Kiểm tra chất lượng ống đồng dẫn môi chất lạnh, ống PVC  thoát nước ngưng, đông thời kiểm tra chất lượng ống xốp mềm để bảo ôn các  hệ thống đường ống trên.

+ Ba điều cần tuyệt đối tránh bên trong hệ thống đường ống dẫn môi chất là: hơi ẩm hoặc không khí, bụi bẩn, xì hơi. Bởi vậy cần phải xử lý để loại trừ chúng bằng  các quy trình: Thổi sạch bằng khí Ni tơ, thử kín bằng khí Ni tơ và hút chân không bằng bơm chân không.

+ Trước khi tiến hành thử kín, hệ thống ống dẫn môi chất cần phải được thổi sạch bằng áp suất 5kg/cm² của khí Ni tơ đúng theo chỉ dẫn  của nhà chế tạo.

7.3. Quy trình thử kín đường ống môi chất của hệ thống VRV:

* Mục đích:

- Kiểm tra phát hiện chỗ rò rĩ trên đường ống sau khi lắp đặt

- Kiểm tra khả năng chịu áp cửa đường ống đặc biệt là của mối hàn.

*  Yêu cầu:

- Cần tiến hành thử sau khi đã làm xong hoàn chỉnh công tắc lắp đặt thiết bị và đường ống của từng hệ thống, trước khi hút chân không khử ẩm hệ thống.

- Cần tiến hành trình tự theo các bước

* Phương pháp khử:

+ Tăng áp và giữ áp theo 3 bước:

- Bước 1: Nâng áp lên 3 kg/cm² và duy trì trong một thời gian ít nhất là 3 phút hoặc hơn. Kiểm tra xác định các chỗ rò lớn.

- Bước 2: nâng áp  lên 15kg/cm² và duy trì trong thời gian tối thiểu 3 phút hoặc lâu hơn. Kiểm tra xác định các chỗ rò lớn.

- Bước 3: Nâng áp lên 25 kg/cm² và giữ áp trong khoảng thời gian 24h. Kiểm tra xác định các chỗ rò nhỏ.

* Việc hút chân không được tiến hành như sau:

Khi đã đạt độ chân không xấp xỉ 755 mm Hg thì dừng máy bơm chân không và khóa các van đồng hồ nạp

Nếu sau 1h độ chân không vẫn đảm bảo thì khẳng định hệ thống đường ống đã kín và không có hơi ẩm bên trong.

Phải đảm bảo rằng đồng hồ chân không là hoàn toàn kín.

Nạp gas:

Sau khi đảm bảo chắc chắn rằng hệ thống đã hoàn toàn kín và không còn hơi ẩm và các loại khí khác bên trong thì tiến hành nạp gas qua đồng hồ nạp.

Lượng gas cần nạp vào phụ thuộc vào đường kính và chiều dài ống dẫn môi chất lỏng và được tính toán theo chỉ dẫn của nhà chế tạo.

7.4. Kết luận

Như vậy, trong đồ án này em đã lựa chọn được máy và thiết bị VRV phù hợp với yêu cầu của công trình, đồng thời thiết kế được hệ thống vận chuyển và phân phối không khí đáp ứng nhu cầu cấp gió tươi và thải gió. Tuy nhiên do hạn chế về mặt thời gian và năng lực, vẫn còn nhiều phần em chưa thể tính toán,… Qua đó em nhận thấy rằng mình còn cần cố gắng nhiều hơn nữa để hoàn thiện khả năng của bản thân trong quá trình nghiên cứu và công tác sau này.

Nhân đây, một lần nữa em xin gửi lời cảm ơn tới các bạn và cá nhân Thầy : Ths……………… giúp đỡ em rất nhiều trong thời gian thực hiện đồ án này

KẾT LUẬN

Sau quá trình thực hiện đồ án nhóm em rút ra được kết luận sau: để tiến hành thiết kế một hệ thống điều hòa không khí và cấp thoát nước ta phải thực hiện các bước chính sau:

* Bước 1: Tìm hiểu đặc điểm công trình, từ đó xác định yêu cầu điều hòa, và lựa chọn thông số tính toán trong và ngoài nhà.

* Bước 2: Lập sơ đồ cân bằng nhiệt, tính toán nhiệt thừa, năng suất lạnh cũng như lưu lượng gió cấp cho phòng.

* Bước 3: Chọn máy từ những thông số tính toán được như chọn dàn lạnh VRV, chọn dàn nóng, và một số thiết bị phụ kiện thông qua phần mềm VRV của Daikin...

* Bước 4: Kiểm tra.

Đây cũng là những nội dung đã được hoàn thành trong đề tài của nhóm em, thiết kế hệ thống điều hòa không khí cho văn phòng loại 2 phương án 1.

TÀI LIỆU THAM KHẢO

 [TL1]. Lê Chí Hiệp, Giáo trình điều hòa không khí, NXB Đại Học Quốc Gia TP HCM, 2011

[TL2]. Nguyễn Đức Lợi, Thiết kế hệ thống điều hòa không khí. NXB Giáo dục Việt Nam, 2010.

[TL3]. Catalog VRV IV của Daikin.

[TL4]. https://pinsolar.net/bang-ke-cong-suat-tieu-thu-thiet-bi-dien-gia-dung

"TẢI VỀ ĐỂ XEM ĐẦY ĐỦ ĐỒ ÁN"
