Bản vẽ thực hiện tiểu luận: Văn phòng loại 2 phương án 1.

1. Tính cân bằng nhiệt ẩm bằng phương pháp Carrier cho văn phòng loại 2 phương án 1:

1.1. Tính nhiệt hiện bức xạ qua kính Q₁₁

Q₁₁ = n_t .Q^'₁₁ W

Vào mùa hè - tháng 6 là tháng nóng nhất nên ta có R_T = R_tmax = 489 (bảng tra 4.1 Giáo trình thiết kế HT ĐHKK).

Hệ thống hoạt động 24/24 và g_s = 500 kg/m² sàn, tra bảng 4.6 ta được hệ số tác động tức thời n_t lớn nhất.

Hệ số tác động tức thời của lượng bức xạ mặt trời qua cửa kính có màn che bên trong ở các hướng, giờ Mặt Trời như bảng dưới.

1.2. Nhiệt hiện truyền qua mái bằng bức xạ và do Δt (Q₂₁):

Ta có:

Q₂₁: Dòng nhiệt đi vào không gian cần điều hòa do sự tích nhiệt của các kết cấu mái và do độ chênh nhiệt độ của không khí giữa bên ngoài và bên trong.

k: hệ số truyền nhiệt qua mái (trần)

Ta chọn trần bê tông dày 150mm, lớp vữa xi măng cát dày 25mm trên có lớp bitum, 437kg/cm² vào mùa hè với trần giả bằng thạch cao dày 12mm có k=1,67W/m².K

Tính Q₂₁ cho phòng làm việc chung:

Diện tích mái F = 492,24 m²

=> Q₂₁ = k.F.∆_td = 1,67 . 492,24 . 32,45 = 26675,22 W

1.3. Nhiệt hiện truyền qua vách Q₂₂

Vách bao che chung quanh cũng có nhiều dạng: tường, cửa ra vào và cửa sổ. Tuy nhiên công thức chung tính nhiệt truyền qua vách vẫn được tính bằng biểu thức:

Q₂₂ = ∑Q_2i = k_i . F_i . ∆_t = Q_22t + Q_22c + Q_22k [W]

1.3.1. Nhiệt truyền qua tường Q_22t

Q_22t= k_t . F_t . Δt

Ya có:

∆t: chênh lệch nhiệt độ. Đối với tường tiếp xúc với không khí ngoài trời:

∆t= t_N - t_T = 36,8-24 = 12,8⁰C

δ_i: Độ dày lớp vật liệu thứ i của cấu trúc tường [m]

λ_i: Hệ số dẫn nhiệt lớp vật liệu thứ i của cấu trúc tường [W/m.K]

F_t: Diện tích bao quanh [m²]

Tính cho phòng làm việc chung:

Diện tích tường F = 198,8 m²

Q_22t = k₁ . F₁ . ∆_t = 2,075 . 198,8 . 13,3  = 5845,978 [W]

1.3.3. Nhiệt truyền qua kính cửa sổ Q_22k

Nhiệt truyền qua cửa ra vào được xác định như sau:

Q_22k= k_k . F_k . Δt

Trong đó:

F_k: Diện tích kính cửa sổ, m².

∆t: Hiệu nhiệt độ trong và ngoài nhà. Đối với kính tiếp xúc trực tiếp với không khí bên ngoài trời thì:

 ∆t = t_N – t_T = 36,8 - 24 = 12,8 ^oC.

k_k: Hệ số truyền nhiệt qua cửa ra vào. W/m².K

- Đối với cửa kính thông thường lắp ở cửa sổ (kính đặt đứng), ta chọn kính cửa sổ 1 lớp vào mùa hè ta được k = 5,89 W/m².K

1.4. Nhiệt hiện truyền qua nền Q₂₃

Q₂₃ = k_n . F_n . ∆t

Trong đó:

F_n: diện tích nền, m²

∆t: chênh lệch nhiệt độ. Đối với tường tiếp xúc với không khí ngoài trời:

∆t= t_N - t_T = 36,8-25 = 11,8⁰C

k_n: hệ số truyền nhiệt qua nền hoặc sàn. Ta có sàn được đặt ngay trên mặt đất vào mùa hè nên ta chọn sàn bê tông 150mm, có lớp vữa ở trên 25mm với tổng chiều dày là 175mm; đặc điểm mặt trên của sàn hoặc nền là có lót giấy và trải thảm: k = 1,32 W/m².K

Tính cho phòng việc:

F = 492,24 m² => Q₂₃ = k_n . F_n . ∆t = 1,32 . 492,24 . 13,3 = 8316,89 W

1.5. Nhiệt hiện tỏa ra do đèn chiếu sáng Q₃₁

Q₃₁ = n_t . n_d . Q_d

Trong đó:

n_t: hệ số tác dụng tức thời của đèn chiếu sáng; chọn số giờ sau khi bật đèn là 13 giờ với khối lượng

g_s = 500kg/m² sàn ta được n_t = 0,22

n_d: hệ số tác dụng đồng thời, đối với công sở ta chọn n_d  = 0,8

Tính cho phòng làm việc: Có F = 492,24 m² => N = 10. 492,24 = 4922,40 W

=> Q_d = 1,25 . 4922,40 =  6153,00 W

=> Q₃₁ = n_t . n_d . Q_d = 0,22 . 0,8 . = 1082,93 W

1.7. Nhiệt hiện và nhiệt ẩn do người tỏ ra Q₄

Q₄ = Q_4h + Q_4â   [W]

1.7.1. Nhiệt hiện do người tỏa ra Q_4h

Q_4h = n_đ . n . n_t . q_h [W]

Trong đó:

n_t: Hệ số tác dụng tức thời của nhiệt chiếu sáng và nhiệt hiện của người. Theo bảng 4.8 n_t = 0,22

n: số người trong phòng điều hòa.

n_đ: hệ số tác dụng không đồng thời. Đối với công sở (văn phòng) ta chọn n_đ =0,75

Tính cho phòng làm việc với 75 người gồm 45 nam, 30 nữ:

- Tính cho nam: Q_4h  = n_đ . n . n_t . q_h = 0,75 . 31 . 0,22 . 60 = 360,90 W

- Tính cho nữ: Q_4h = n_đ . n . n_t . q_h . 0,85 = 0,75 . 16 .0,22 . 60 . 0,85 = 134,64 W

=>  Q_4h = 360,90 + 134,64  = 441,54 W

1.7.2. Nhiệt ẩn do người tỏa ra Q_4Â

Q_4â = n . q_â W

Trong đó:

n: số người trong phòng điều hòa

q_â: Nhiệt ẩn do một người tỏa ra, W/người. Theo bảng 4.18 với nhiệt độ phòng cần điều hòa là 26⁰C nên q h= 70 W/người tính cho nam giới trưởng thành; phụ nữ bằng 85% nam giới; trẻ em tính bằng 75% nam giới.

Tính cho phòng làm việc chung với 75 người gồm 45 nam, 30 nữ:

+ Tính cho nam giới: Q_4â = n . q_â = 31 . 70 = 2170 W

+ Tính cho phụ nữ: Q_4â = n . q_â . 0,85 = 16 . 70 . 0,85 = 952 W

=> Q_4ẩ = 3150 + 1785 = 4935 W

1.9. Nhiệt hiện và nhiệt ẩn do gió lọt Q_5h và Q_5â

Không gian điều hòa cần được làm kín để chủ động kiểm soát được lượng gió tươi cấp cho phòng điều hòa nhằm tiết kiệm năng lượng, nhưng vẫn có hiện tượng rò lọt không khí không mong muốn qua khe cửa sổ, cửa ra vào và cửa mở do người ra vào. Hiện tượng này xảy ra càng mạnh khi chênh lệch nhiệt độ giữa trong và ngoài không gian điều hòa càng lớn. Không khí lạnh thoát ra ở phía dưới cửa và không khí ngoài trời lọt vào từ phía trên cửa. Nhiệt hiện và ẩn do gió lọt được xác định như sau:

Q₅ = G₅. ( I_N – I_T ) = G₅. C_p. ( t_N – t_T ) + G₅. r_o. ( d_N – d_T), W

Tính cho phòng làm việc chung với V =  m³, chọn  = 0,7.

Q_5h = 0,39. e. V. (t_N – t_T ) = 0,39. 0,7. 2018,18. (37,3 – 24) = 7327,82 W.

Q_5â = 0,84. e. V. (d_N – d_T ) = 0,84. 0,7. 2018,18. (22,3 – 12) = 12222,93 W.

Nhiệt do gió lọt: Q₅ = Q_5h + Q_5â = 207,52 + 374,29 = 581,81 W.

1.11. Xác định phụ tải lạnh

 Tính cho phòng làm việc chung ta có :

Q₀ = 5129,06 + 26675,22 + 6481,63 + 8641,765 + 1082,93 + 41411,1+ 3563,5 + 16147,18 + 19550,75 + 0

Tải lạnh phòng làm việc chung trên 1 m²: q_o = 492,24 W/m².

2. Thành lập và tính toán sơ đồ điều hòa không khí

Việc thành lập và tính toán sơ đồ điều hoà không khí được tiến hành đối với mùa hè và mùa đông , nhưng ở TP. Hồ Chí Minh thì mùa đông không lạnh lắm nên không cần lập sơ đồ mùa đông. Như vậy, ta chỉ cần lập sơ đồ cho mùa hè cho công trình.

Không khí bên ngoài trời có trạng thái N (t_N, j_N) qua cửa lấy gió có van điều chỉnh (l), được đưa vào buồng hoà trộn (3), tại đây không khí hoà trộn với không khí hồi có trạng thái T (t_T, j_T) với lưu lượng L_T từ các miệng hồi gió (2). Hỗn hợp hoà trộn có trạng thái C sẽ được đưa đến thiết bị xử lý (4). Tại đây, không khí được xử lý theo chương trình định sẵn đến một trạng thái O nhất định nào đó và được quạt 5 vận chuyển theo đường ống gió 6 vào phòng 8 qua các miệng thổi (7).

2.1. Tính toán các thông số trong sơ đồ điều hòa không khí tuần hoàn một cấp

Sơ đồ tuần hoàn không khí một cấp trên đồ thị t-d như hình 2.2.

N- không khí ngoài nhà, T- không khí trong nhà, H- hòa trộn,V º O-  điểm thổi vào (giả thiết nhiệt do quạt gió và tổn thất trên ống gió bằng không).

2.3. Hệ số nhiệt hiện phòng RSHF

Hệ số nhiệt hiện phòng được ký hiệu là RSHF là tỷ số giữa thành phần nhiệt hiện trên tổng nhiệt hiện và nhiệt ẩn của phòng chưa tính đến thành phần nhiệt hiện và nhiệt ẩn do gió tươi Q_hN và Q_âN đem vào không gian điều hoà. Hệ số nhiệt hiện phòng biểu diễn tia quá trình tự biến đổi không khí trong phòng điều hòa V - T.

Tính cho phòng làm việc chung, ta có:

Q_hf= 5129,06 + 26675,22 + 6481,63 + 8641,765 + 1082,93 + 41411,1+ 441,54 + 7327,82 = 97191,07 W

Q_âf= 3122,00 + 19550,75 = 15344,93 W.

RSHF = 15345,93.

2.4. Hệ số nhiệt hiện tổng GSHF

Ta có:

Q_h : Thành phần nhiệt hiện, kể cả phần nhiệt hiện do gió tươi mang vào, W.

Q_â : Thành phần nhiệt ẩn, kể cả phần nhiệt ẩn do gió tươi mang vào, W.

Q_t : Tổng nhiệt thừa dùng để tính năng suất lạnh Q_o = Q_t , W.

Hệ số nhiệt hiện tổng chính là độ nghiêng của tia quá trình từ điểm hoà trộn đến điểm thổi vào. Đây chính là quá trình làm lạnh và khử ẩm của không khí trong dàn lạnh sau khi hoà trộn giữa gió tươi và gió tái tuần hoàn.

Tính cho phòng làm việc chung với các thông số đã tính trong bảng 2.1:

Q_hf = 97191,07 W.             Q_âf = 15344,93 W.

Q_hN = 56,39 W.                   Q_âN = 10892,25 W.

Q_h = Q_hf + Q_hN = 97191,07 + 56,39  = 97247,46 W.

Q_â = Q_âf + Q_âN = 15344,93 + 10892,25  = 26237,18 W.

2.6. Hệ số nhiệt hiện hiệu dụng ESHF

Tính cho phòng làm việc chung ta có:

Q_hef  = 97191,07 + 0,1 . 56,39 = 97196,71 W.

Q_âef = 15344,93 + 0,1 . 10892,25 = 16434,15 W.

ESHF = 0,86

3.8. Nhiệt độ không khí sau dàn lạnh

Tính cho phòng làm việc chung:

t_O = t_S + e_BF(t_H – t_S) = t_V = 15,70 + 0,1. (26,1 – 15,70) =16.74⁰C

2.9. Xác định các điểm trên ẩm đồ

Tính cho phòng làm việc chung:

Tính RSHF = 0,86; GSHF = 0,79; ESHF = 0,86.

Xác định điểm T (24 ^oC, 60% ), N (37,3 ^oC, 55%) và G (24^oC, 50%).

Qua T kẻ đường thẳng song song với G - e_hef cắt j = 100% ở S, xác định được điểm nhiệt độ đọng sương t_S = 15,70 ^oC.

Qua S kẻ đường thẳng song song với G - e_ht cắt đường NT tại H, xác định được điểm hòa trộn t_H = 26,1 ^oC.

Qua T kẻ đường thẳng song song với G - e_hf cắt đường SH tại O có t_O = 16,74 ^oC.

2.11. Tính kiểm tra năng suất lạnh của hệ thống

Năng suất lạnh của hệ thống điều hòa không khí có thể được tính kiểm tra bằng biểu thức:

Q₀ = G. (I_H – I_V) , W

Ta có:

r : khối lượng riêng (mật độ) không khí r = 1,2 kg/m³.

L = L_N + L_T: lưu lượng thể tích của không khí, l/s.

L_N: lượng không khí tươi đưa vào, l/s. L_T: lượng không khí tái tuần hoàn, l/s.

I_H: enthalpy không khí điểm hòa trộn º không khí vào dàn lạnh, kJ/kg.

I_V = I_O: enthalpy không khí điểm thổi vào º không khí ra khỏi dàn lạnh, kJ/kg.

Tính cho phòng làm việc chung: Q₀ = G. (I_H – I_V) = 1,2 . 1833,35 . (58,5 – 43) = 123234,60 W.

Sau khi tính toán kiểm tra lại ta thấy Q_osau= 186875,22 W < Q_o= 190251,22 W. Tuy nhiên sai số không đáng kể, cho nên ta vẫn sử dụng Q_o= 190251,22 W để tính toán và chọn thiết bị cho hệ thống.

3. Lựa chọn các thiết bị cho hệ thống

3.1. Lựa chọn dàn lạnh

Năng suất lạnh của phòng làm việc chung là Q_o= 123,23 kW.

Theo Catalog VRV IV của Daikin: Ta chọn dàn lạnh dạng cassette âm trần đa hướng thổi của Daikin có model FXFQ100LUV1 với công suất làm lạnh Q_m = 4,5 kW.

3.2. Lựa chọn dàn nóng

Từ các dàn lạnh đã chọn, sử dụng phần mềm VRV IV của Daikin. Các bước thực hiện như bảng.

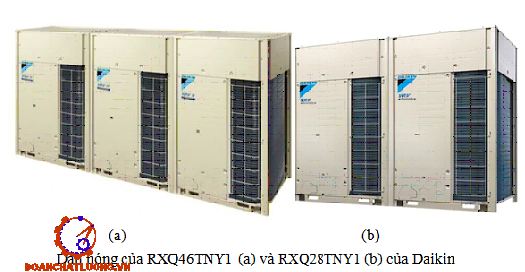

Cho phòng làm việc chung: RXQ46TNY1 là tổ hợp 3 dàn RXQ14TY1, RXQ14TY1, RXQ18TY1.

Cho các phòng còn lại: RXQ28TNY1 là tổ hợp 2 dàn RXQ14TY1, RXQ14TY1.

4. Sơ đồ hệ thống thực hiện qua phần mềm chọn máy của Daikin:

Phần này nhóm em thực hiện qua phần mềm chọn máy của VRV Xpess của Daikin theo các thông số đã tính ở trên, theo dàn lạnh đã chọn. Với phương pháp GVHD đã chỉ dạy. Được chia làm 2 hệ thống:

Cho phòng làm việc chung : Như hình dưới.

Cho các phòng còn lại: Như hình dưới.

5. Kết luận

Sau quá trình thực hiện tiểu luận nhóm em rút ra được kết luận sau: để tiến hành thiết kế một hệ thống điều hòa không khí ta phải thực hiện các bước chính sau:

* Bước 1: Tìm hiểu đặc điểm công trình, từ đó xác định yêu cầu điều hòa, và lựa chọn thông số tính toán trong và ngoài nhà.

* Bước 2: Lập sơ đồ cân bằng nhiệt, tính toán nhiệt thừa, năng suất lạnh cũng như lưu lượng gió cấp cho phòng.

* Bước 4: Kiểm tra.

Đây cũng là những nội dung đã được hoàn thành trong đề tài của nhóm em, thiết kế hệ thống điều hòa không khí cho văn phòng loại 2 phương án 1.

TÀI LIỆU THAM KHẢO

[TL1]. Lê Chí Hiệp, Giáo trình điều hòa không khí, NXB Đại Học Quốc Gia TP HCM, 2011

[TL2]. Nguyễn Đức Lợi, Thiết kế hệ thống điều hòa không khí. NXB Giáo dục Việt Nam, 2010.

[TL3]. Catalog VRV IV của Daikin.

[TL4]. https://pinsolar.net/bang-ke-cong-suat-tieu-thu-thiet-bi-dien-gia-dung

"TẢI VỀ ĐỂ XEM ĐẦY ĐỦ TIỂU LUẬN"
