MỤC LỤC

Mục lục

Lời mở đầu

Chương 1. Giới thiệu chung về xe Toyota Vios

1.1. Giới thiệu chung về xe Toyota Vios

1.2. Thông số kỹ thuật của xe Toyota Vios

Chương 2. Đặc điểm kết cấu hệ thống lái xe Toyota Vios

2.1. Giới thiệu chung về hệ thống lái ô tô

2.1.1. Công dụng, phân loại, yêu cầu

2.1.2. Bố trí chung hệ thống lái xe Toyota Vios

2.2. Đặc điểm kết cấu hệ thống lái xe Toyota Vios

2.2.1. Cơ cấu lái

2.2.2. Dẫn động lái

2.2.3. Trợ lực lái

2.2.4. Tính tùy động hệ thống lái xe Toyota Vios

Chương 3. Tính toán kiểm nghiệm hệ thống lái xe Toyota Vios

3.1. Thông số đầu vào

3.2. Tính toán kiểm nghiệm hình thang lái xe Toyota Vios

3.2.1. Cơ sở lý thuyết tính toán kiểm tra động học hình thang lái  2

3.2.2. Trình tự tính toán kiểm nghiệm hình thang lái bằng hình học

3.3.3. Kiểm tra bằng phương pháp đại số

3.3. Tính toán kiểm bền cho các chi tiết cơ bản của hệ thống lái

3.3.1. Xác định mômen cản quay vòng

3.3.2. Xác định lực cực đại tác dụng lên vành tay lái

3.3.3.  Tính bền cơ cấu lái bánh răng trụ – thanh răng

3.3.4. Tính bền trục lái

3.3.5. Tính bền đòn kéo ngang

3.3.6. Tính bền đòn kéo dọc

3.3.7. Tính bền thanh nối bên của dẫn động lái

3.3.8. Tính bền khớp cầu

Chương 4. Khai thác, sử dụng hệ thống lái xe Toyota Vios

4.1. Các yêu cầu chung

4.2. Các chế độ bảo dưỡng hệ thống lái

4.2.1. Bảo dưỡng thường xuyên

4.2.2. Bảo dưỡng 1 (sau 6500 Km)

4.2.3. Bảo dưỡng 2 (sau 12500 Km)

4.3. Các hư hỏng thường gặp và cách khắc phục

4.3.1. Lái nặng

4.3.2. Hành trình tự do lớn

4.3.3. Trợ lực lái làm việc nhưng lực trợ lực nhỏ

4.3.4. Lực trợ lực nhỏ và không đều khi quay vòng về hai phía

4.3.5. Mất trợ lực lái

4.3.6. Có tiếng ồn khi bơm làm việc

4.3.7. Có tiêng gõ trong cơ cấu lái

4.3.8. Dầu chảy qua lỗ thông hơi của bơm

4.3.9. Dầu nóng quá gây lọt dầu

4.3.10. Dây đai quá căng

4.3.11. Dây đai chùng

4.3.12. Chảy dầu ở các đệm phớt

4.4. Một số nội dung bảo dưỡng sửa chữa chính

4.4.1. Kiểm tra hành trình tự do vành tay lái

4.4.2. Kiểm tra đầu thanh nối

4.4.3. Hiệu chỉnh lệch tâm vô lăng

4.4.4. Điều chỉnh góc quay vôlăng

4.4.5. Kiểm tra áp suất, độ đảo của lốp

4.4.6. Kiểm tra góc quay bánh xe

4.4.7. Kiểm tra góc camber, caster và góc kingpin

4.4.8. Kiểm tra, điều chỉnh độ chụm

4.4.9. Bảo dưỡng bộ phận trợ lực lái

4.5. Tháo lắp cơ cấu lái

Kết luận

Tài liệu tham khảo

LỜI MỞ ĐẦU

   Ngành ô tô giữ một vị trí quan trọng trong sự phát triển của xã hội. Ô tô được dùng phổ biến trong nền kinh tế quốc dân ở nhiều lĩnh vực khác nhau như công nghiệp, nông nghiệp, lâm nghiệp, giao thông vận tải, quốc phòng an ninh…

   Trên nền tảng của đất nước đang trên đà phát triển lớn mạnh về kinh tế ngành công nghiệp ô tô ở nước ta ngày càng được chú trọng và phát triển. Thể hiện bởi các liên doanh lắp ráp ô tô giữa nước ta với nước ngoài ngày càng phát triển rộng lớn trên hầu hết các tỉnh của cả nước như: FORD, TOYOTA, DAEWOO ... Một vấn đề lớn đặt ra đó là việc nắm vững lý thuyết, kết cấu của các loại xe hiện đại, của từng hệ thống trên xe để từ đó khai thác và sử dụng xe một cách có hiệu quả cao, đáp ứng yêu cầu giữ tốt, dùng bền, an toàn, tiết kiệm.

   Một trong những hệ thống quan trọng của ô tô là hệ thống lái. Hệ thống này có chức năng điều khiển hướng chuyển động của ô tô, đảm bảo tính năng ổn định chuyển động thẳng cũng như quay vòng của bánh xe dẫn hướng. Trong quá trình chuyển động hệ thống lái có ảnh hưởng rất lớn đến an toàn chuyển động và quỹ đạo chuyển động của ô tô, đặc biệt đối với xe có tốc độ cao. Do đó người ta không ngừng cải tiến hệ thống lái để nâng cao tính năng của nó.

   Xuất phát từ những yêu cầu và đặc điểm đó, em đã được giao thực hiện nhiệm vụ đồ án tốt nghiệp với đề tài “Khai thác hệ thống lái trên xe TOYOTA VIOS”.

   Nội dung phần thuyết minh đồ án bao gồm:

Lời mở đầu.

Chương 1. Giới thiệu chung về xe Toyota Vios.

Chương 2. Đặc điểm kết cấu hệ thống lái xe Toyota Vios.

Chương 3. Tính toán kiểm nghiệm hệ thống lái xe Toyota Vios.

Chương 4. Khai thác, sử dụng hệ thống lái xe Toyota Vios.

Kết luận.

Tài liệu tham khảo.

                                                                                                ...., ngày .... tháng .... năm 20....

                                                                                                  Sinh viên thực hiện

                                                                                                  ………………

CHƯƠNG 1

GIỚI THIỆU CHUNG VỀ XE TOYOTA VIOS

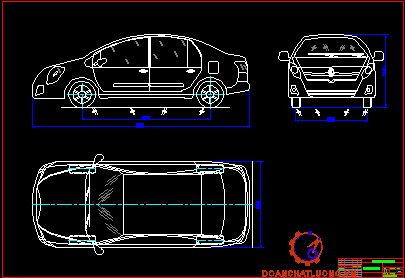

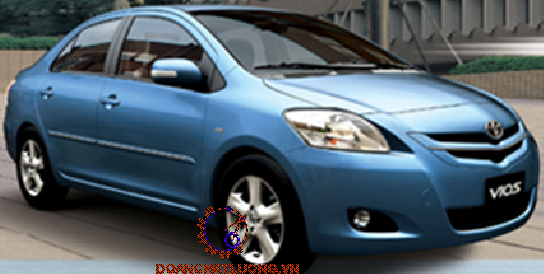

1.1. Giới thiệu chung về xe Toyota Vios

Toyota Vios là phiên bản Sedan cỡ nhỏ ra đời năm 2003 để thay thế cho dòng Soluna ở thị trường Đông Nam Á và Trung Quốc. Thế hệ Vios đầu tiên  là một phần trong dự án hợp tác giữa các kĩ sư Thái Lan và những nhà thiết kế Nhật của Toyota được sản xuất tại nhà máy Toyota Gateway, tỉnh Chachoengsao, Thái Lan. Với sự ra đời của Vios thế hệ thứ 2 năm 2007, Toyota bắt đầu cho dòng xe này tiến quân sang các thị trường khác ngoài châu Á, thay thế chiếc Toyota Soluna, một mẫu subcompact bình dân hơn Toyota Corolla và Toyota Camry trong khu vực Đông Nam Á.

       Phiên bản đầu tiên của Vios được chế tạo dựa trên mẫu Toyota Platz. Nhờ một số cải tiến về ngoại thất, những chiếc Vios mang một dáng vẻ khác biệt, đặc biệt là với phiên bản 2006. Phiên bản này được chỉnh sửa đáng kể với lưới tản nhiệt, đèn pha, đèn hậu được làm mới cùng vành đúc và nội thất mới.

Thế hệ thứ 2 (từ năm 2007 đến nay)
Kiểu thiết kế thân xe: sedan 4 chỗ
Động cơ: 1.5 lít

Chiếc Toyota Vios mới là sự tái hiện lại mẫu Toyota Belta sedan trình làng tháng 11/2005. Toyota Belta còn có tên gọi khác là Toyota Yaris (tên này chỉ có ở Mỹ, Nhật và Australia), Toyota Echo (tên gọi tại Canada) và Toyota Vitz. Nếu Vios chỉ có phiên bản sedan thì Belta có thêm phiên bản hachtback.

       Toyota Vios 2007 vẫn sử dụng động cơ cũ (ra mắt vào tháng 8/2003) I4 ký hiệu 1NZ-FE 1.5L DOHC tích hợp công nghệ điều khiển van biến thiên VVT-i. Công suất cực đại của động cơ là 107 mã lực, mô-men xoắn tối đa 144 Nm. Tuy nhiên, khung gầm thiết kế hoàn toàn mới.

        Phiên bản Vios 1.5E mới (5 số sàn) được nâng cấp từ xe Vios 2003 1.5G (5 số sàn), còn phiên bản Vios 1.5G mới (4 số tự động) lần đầu tiên được giới thiệu tại thị trường Việt Nam.

        Xe Vios 2007 có kích thước lớn hơn xe đời cũ. Trang bị an toàn và tiện nghi có nhiều cải tiến. Về ngoại thất, thay đổi lớn nhất là lưới tản nhiệt có cấu trúc hình chữ V, cụm đèn hậu nhô ra ngoài, đèn xi-nhan tích hợp trên gương (gương có thể gập lại khi không sử dụng), vành hợp kim thiết kế mới....

1.2. Thông số kỹ thuật của xe Toyota Vios

1.2.1 Động cơ 1NZ-FE (DOHC 16 xu páp với VVT-i).

Động cơ sử dụng trên xe Toyota Vios là loại động cơ xăng 4 kỳ , với 4 xy lanh đặt thẳng hàng, thứ tự làm việc 1- 3- 2- 4. Động cơ sử dụng trục cam kép, dẫn động bằng đai với công nghệ điều khiển đóng mở xu páp thông minh (VVT- i), giúp cho xe tiết kiệm nhiên liệu và bảo vệ môi trường.

- Công suất tối đa: 107 HP / 6000 rpm.
- Mô men xoắn tối đa: 144 Nm / 4200 rpm.

- Tỉ số nén: 10,5:1.

- Mức tiêu hao nhiên liệu: 5,5L/100 Km (trong điều kiện thử nghiệm)

- Hệ thống cung cấp nhiên liệu: xe Toyota Vios sử dụng hệ thống phun xăng điện tử đa điểm (MPI) với các loại xăng có chỉ số octan là RON 95, 92, 87, 83. Dung tích bình xăng là 42 lít.

- Hệ thống làm mát: hệ thống làm mát bằng nước theo phương pháp tuần hoàn cưỡng bức nhờ bơm nước.

- Hệ thống bôi trơn: theo nguyên lý hoạt động hỗn hợp bao gồm bôi trơn cưỡng bức kết hợp với vung té. Xe sử dụng các loại dầu bôi trơn như: SAE 5W30, SAE 10W30, SAE 15W40.

1.2.2 Hệ thống truyền lực

- Ly hợp: Loại 1 đĩa ma sát khô, thường đóng , có lò xo ép hình đĩa, dẫn động cơ khí kiểu cáp. Ở loại ly hợp này sử dụng lò xo dạng đĩa hình côn từ đó có thể tận dụng kết cấu này để đóng mở ly hợp mà không cần phải có đòn mở riêng. Mặt đáy của lò xo được tì trực tiếp vào đĩa ép, phần giữa của lò xo được liên kết với vỏ. Mặt đỉnh của lò xo sẽ được sử dụng để mở ly hợp khi bạc mở ép lên nó.

- Hộp số:

+ Đối với phiên bản 1.5G là tự động 4 cấp.

+ Đối với phiên bản 1.5E là hộp số thường 5 cấp.

- Truyền lực chính và vi sai: Đây là loại xe du lịch động cơ và hộp số đặt ngang, cầu trước chủ động nên cặp bánh răng truyền lực chính và vi sai cũng được bố trí luôn trong cụm hộp số. Xe Toyota Vios sử dụng truyền lực chính một cấp, bánh răng trụ răng nghiêng.

1.2.3. Hệ thống phanh

Hệ thống phanh xe Toyota Vios bao gồm hệ thống phanh chân và phanh dừng (phanh tay).

- Hệ thống phanh chân có dẫn dộng phanh thuỷ lực trợ lực chân không hai dòng chéo nhau, sử dụng cơ cấu phanh đĩa ở cả bánh trước và bánh sau. Bộ trợ lực phanh và xi lanh chính được ghép với nhau thành một khối. Ty đẩy của bàn đạp phanh trước khi tác dụng vào pittông trong xi lanh chính có liên hệ với van phân phối của bộ cường hoá nên khi phanh lực tác dụng lên pittông xi lanh chính bao gồm cả lực của người lái và lực của bộ trợ lực phanh.

- Xe Toyota Vios còn được trang bị hệ thống chống bó cứng phanh ABS, với cơ chế phân bố lực phanh điện tử EBD, giúp bánh xe không bị bó cứng và ổn định ngay cả khi phanh gấp trên đường trơn trượt.

1.2.4. Hệ thống lái

Hệ thống lái trên xe Toyota Vios là hệ thống lái cơ khí với tay lái trợ lực thủy lực, giúp tay lái nhẹ hơn khi chạy xe ở tốc độ thấp và trở lại mức bình thường khi xe chạy ở tốc độ cao.

 Hệ thống lái xe Toyota Vios bao gồm cơ cấu lái, dẫn động lái, và trợ lực lái.

 - Cơ cấu lái loại bánh răng trụ thanh răng, trong đó thanh răng làm luôn chức năng của thanh lái ngang trong hình thang lái.

 - Dẫn động lái gồm có: vành tay lái, vỏ trục lái, trục lái, truyền động các đăng, thanh lái ngang, cam quay và các khớp nối.

 - Trợ lực lái  gồm các bộ phận cơ bản: bơm dầu, van phân phối và xi lanh lực

 - Bán kính quay vòng: Bán kính quay vòng  tối thiểu 4,9 m.

1.2.5. Phần vận hành

Hệ thống treo trên xe bao gồm treo trước và treo sau

- Treo trước là hệ thống treo độc lập kiểu nến (mcpherson), kích thước đòn treo trên của hệ thống treo này giảm về bằng 0. Còn đầu trong của đòn treo dưới được liên kết bản lề với dầm ôtô, đầu ngoài liên kết với trục khớp nối dẫn hướng mà điểm liên kết nằm trên đường tâm của trụ xoay đứng. Đầu trên của giảm chấn ống thuỷ lực được liên kết với gối tựa trên vỏ ôtô. Phần tử đàn hồi là lò xo được đặt một đầu tì vào tấm chặn trên vỏ giảm chấn còn một đầu tì vào gối tựa trên vỏ ôtô. Trên xe Toyota Vios vì đòn treo dưới chỉ gồm một thanh nén nên có bố trí thêm một thanh giằng ổn định. Ngoài ra đây là bánh xe dẫn hướng nên trụ đứng là vỏ giảm chấn có thể quay quanh trục của nó khi xe quay vòng.

- Treo sau là hệ thống treo phụ thuộc phần tử đàn hồi lò xo trụ, vì lò xo trụ chỉ có khả năng chịu lực theo phương thẳng đứng nên ngoài lò xo trụ phải bố trí các phần tử hướng.

- Lốp xe gồm 4 lốp chính và 1 lốp dự phòng, kích thước lốp xe 185/60R15.

- Các bộ phận chính đều được lắp đặt trên vỏ xe nên đặc điểm chịu lực của xe là vỏ chịu lực.

1.2.6. Hệ thống điện

- Điện áp mạng: 12 V.

- Máy phát: 12V- 65A.

- Động cơ khởi động: kiểu SD 80, công suất 0,8 KW.

- Ắc quy(mf): 12V- 35Ah.

- Hệ thống đánh lửa trực tiếp (DIS).

- Hệ thống đèn chiếu sáng và đèn báo hiệu bao gồm: đèn pha, đèn si nhan, đèn phanh, đèn sương mù, đèn soi biển số, đèn trần trong xe, đèn báo áp suất dầu, đèn báo nạp ắc quy, đèn báo mức xăng thấp...

- Hệ thống thông gió, sưởi ấm, điều hoà nhiệt độ, bộ gạt nước, rửa kính.

- Hệ thống âm thanh gồm có radio, cassette và dàn loa.

CHƯƠNG 2

ĐẶC ĐIỂM KẾT CẤU  HỆ THỐNG LÁI  XE TOYOTA VIOS

2.1. Giới thiệu chung về hệ thống lái ô tô

2.1.1. Công dụng, phân loại, yêu cầu

a. Công dụng của hệ thống lái ô tô.

Hệ thống lái của ôtô dùng để thay đổi hướng chuyển động của ôtô nhờ  quay vòng các bánh xe dẫn hướng cũng như để giữ phương chuyển động thẳng  hay chuyển động quay vòng của ôtô khi cần thiết.

Việc điều khiển hướng chuyển động của xe được thực hiện nhờ vô lăng (vành lái), trục lái (truyền chuyển động quay từ vô lăng tới cơ cấu lái), cơ cấu lái (tăng lực quay của vô lăng để truyền mômen lớn hơn tới các thanh dẫn động lái), và các thanh dẫn động lái (truyền chuyển động từ cơ cấu lái đến các bánh xe dẫn hướng).

b. Phân loại hệ thống lái ô tô

* Theo cách bố trí vành tay lái

- Hệ thống lái với vành tay lái bố trí bên trái;

- Hệ thống lái với vành tay lái bố trí bên phải.

* Theo số lượng cầu dẫn hướng

- Hệ thống lái với các bánh dẫn hướng ở cầu trước;

- Hệ thống lái với các bánh dẫn hướng ở cầu sau;

- Hệ thống lái với các bánh dẫn hướng ở tất cả các cầu.

* Theo kết cấu của cơ cấu lái

- Cơ cấu lái loại trục vít- bánh vít;

- Cơ cấu lái loại trục vít- cung răng;

- Cơ cấu lái loại trục vít- con lăn;

- Cơ cấu lái loại trục vít chốt quay;

- Cơ cấu lái loại liên hợp (gồm trục vít, ê cu, cung răng);

- Cơ cấu lái loại bánh răng trụ - thanh răng.

* Theo kết cấu và nguyên lý làm việc của trợ lực

- Hệ thống lái có trợ lực thủy lực;

- Hệ thống lái có trợ lực khí nén;

- Hệ thống lái có trợ lực điện.

c. Yêu cầu của hệ thống lái ô tô

- Đảm bảo quay vòng ô tô thật ngoặt trong một thời gian rất ngắn trên một diện tích rất bé.

- Đảm bảo lực đặt lên vành tay lái bé.

- Đảm bảo động học quay vòng đúng trong đó các bánh xe của tất cả các cầu phải lăn theo những vòng tròn đồng tâm.

- Đảm bảo ô tô chuyển động thẳng ổn định.

- Đảm bảo khả năng an toàn bị động của xe, đảm bảo hiệu suất thuận phải lớn hơn hiệu suất nghịch để giảm tác động từ mặt đường qua cơ cấu lái lên vô lăng.

- Đảm bảo tính tùy động.

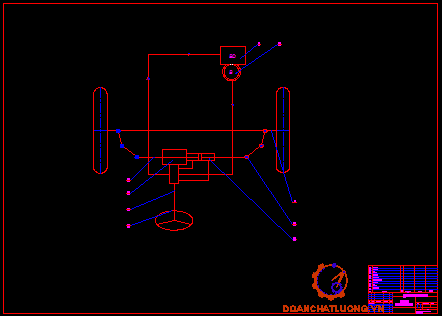

2.1.2. Bố trí chung hệ thống lái xe Toyota Vios

Hệ thống lái ô tô Toyota Vios bao gồm : cơ cấu lái, dẫn động lái, trợ lực lái. Sơ đồ bố trí chung hệ thống lái xe Toyota Vios được cho trên hình 2.1

- Vành lái (vô lăng): vành lái cùng với trục lái có nhiệm vụ truyền lực quay vòng của người lái từ vành lái đến trục răng của cơ cấu lái.

- Cơ cấu lái: cơ cấu lái sử dụng trên xe Toyota Vios là cơ cấu lái bánh răng trụ và thanh răng. Nó có nhiệm vụ biến chuyển động quay của trục lái thành chuyển động góc của đòn quay đứng và khuyếch đại lực điều khiển trên vành tay lái.

- Dẫn động lái: dẫn động lái bao gồm trục lái, thanh ngang, trục rô tuyn, cam quay. Nó có nhiệm vụ biến chuyển động góc của đòn quay đứng thành chuyển động góc của trục bánh xe dẫn hướng.

-Hệ thống trợ lực lái: có nhiệm vụ làm giảm lực điều khiển trên vành tay lái để giảm cường độ lao động cho người lái và để tăng tính an toàn của hệ thống điều khiển lái.

So với hệ thống lái không có trợ lực, cấu tạo chung của hệ thống lái có trợ lực gồm hai phần chính: phần lái cơ khí có cấu tạo và nguyên lý giống với các hệ thống lái thông thường, phần trợ lực với các bộ phận chính sau:

- Nguồn năng lượng của trợ lực (Bơm thủy lực)

- Van phân phối (Van điều khiển)

- Cơ cấu chấp hành (Xi lanh lực)

2.2.  Đặc điểm kết cấu hệ thống lái xe Toyota Vios

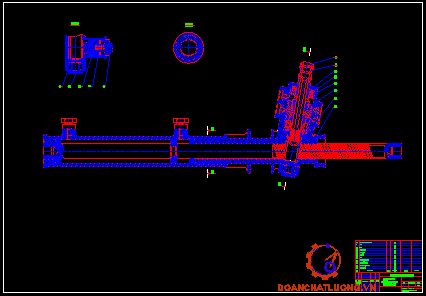

2.2.1. Cơ cấu lái

Cơ cấu lái sử dụng trên xe Toyota Vios là loại bánh răng trụ - thanh răng

Cơ cấu lái bánh răng trụ - thanh răng sử dụng chủ yếu trên các xe công suất bé. Vỏ của cơ cấu lái được làm bằng gang, trong vỏ có các bộ phận làm việc của cơ cấu lái, gồm trục răng ở phía dưới trục lái chính ăn khớp với thanh răng, vỏ của cơ cấu lái bánh răng trụ - thanh răng kết hợp làm luôn chức năng của thanh lái ngang trong hình thang lái. Trục răng được chế tạo bằng thép, trục răng quay trơn nhờ 2 ổ bi đặt trong vỏ của cơ cấu lái. Điều chỉnh các ổ này dùng một êcu lớn ép chặt các ổ bi, trên vỏ êcu có phớt che bụi. Để đảm bảo trục răng quay nhẹ nhàng thanh răng có cấu tạo răng nghiêng, phần cắt răng của thanh răng nằm ở phía trái, phần thanh còn lại có tiết diện tròn. Khi vô lăng quay, trục răng quay làm thanh răng chuyển động tịnh tiến sang phải hoặc sang trái trên hai bạc trượt. Sự dịch chuyển của thanh răng được truyền xuống thanh cam quay qua các đầu thanh răng và đầu thanh lái. Cơ cấu lái đặt trên vỏ xe, để tạo góc ăn khớp lớn cho bộ truyền răng nghiêng thì trục răng đặt nghiêng ngược chiều nghiêng của thanh răng, nhờ vậy sự ăn khớp của bộ truyền lớn, làm việc êm.

* Cơ cấu lái loại bánh răng trụ - thanh răng có các ưu điểm sau:

- Kết cấu đơn giản, gọn nhẹ do cơ cấu lái nhỏ và bản thân thanh răng có tác  dụng như thanh dẫn động lái nên không cần các thanh ngang như ở các cơ cấu lái khác.

- Ăn khớp răng trực tiếp nên độ nhạy cao.

- Ma sát trượt và lăn nhỏ kết hợp với sự truyền mômen tốt nên lực điều khiển trên vành lái nhẹ.

- Cơ cấu lái được bao kín hoàn toàn nên ít phải bảo dưỡng.

Cơ cấu lái kiểu này thì tỉ số truyền có thể thay đổi được. Bước răng (khoảng cách giữa các răng) giảm từ từ về hai phía đầu của thanh răng và độ sâu bước ăn khớp mà tại đó răng của trục răng ăn khớp với răng của thanh răng trở nên lớn hơn. Vì vậy đường kính ăn khớp thực tế của trục răng giảm khi nó tiến gần tới hai đầu của thanh răng. Điều đó có nghĩa là, cùng với một góc quay của vô lăng như nhau, ở phần giữa của thanh răng, nó sẽ di chuyển thoải mái hơn so với hai đầu của thanh răng.

Như vậy, nếu so sánh tỷ số truyền không đổi tức lực lái tăng khi quay vô lăng thì kiểu có tỷ số truyền thay đổi, có lực lái thay đổi rất ít nên điều khiển lái rất nhẹ nhàng.

2.2.2. Dẫn động lái.

Dẫn động lái của xe Toyota Vios bao gồm trục lái chính và các thanh dẫn động.

Trục lái bao gồm trục lái chính truyền chuyển động quay của vô lăng tới cơ cấu lái và ống đỡ trục lái để cố định trục lái chính vào thân xe. Đầu phía trên của trục lái chính được làm thon và xẻ hình răng cưa, vô lăng được xiết vào trục lái bằng một đai ốc

- Lực trên vành tay lái khi trên đường xấu không quá 20 KG

- Hành trình tự do của vành lái 30⁰

Cấu tạo cơ bản của cơ cấu này bao gồm một cặp cữ chặn nghiêng, bulông khoá nghiêng, giá đỡ kiểu dễ vỡ, cần nghiêng v.v...

Các cữ chặn nghiêng xoay đồng thời với cần nghiêng. Khi cần nghiêng ở vị trí khoá, đỉnh của các cữ chặn nghiêng được nâng lên và đẩy sát vào giá đỡ dễ vỡ và gá nghiêng, khoá chặt giá đỡ dễ vỡ và bộ gá nghiêng. Mặt khác, khi cần gạt nghiêng được chuyển sang vị trí tự do thì sẽ loại bỏ sự chệnh lệch độ cao của các cữ chặn nghiêng và có thể điều chỉnh trục lái theo hướng thẳng đứng.

2.2.3. Trợ lực lái.

Hệ thống trợ lực lái trên xe Toyota Vios là hệ thống trợ lực thủy lực. Trong đó van phân phối, xy lanh lực đặt chung trong cơ cấu lái. Thanh răng của cơ cấu lái cũng đồng thời là xy lanh lực của hệ thống trợ lực.

- Ưu điểm của kiểu bố trí này là kích thước nhỏ gọn, và có độ nhạy cao.

- Nhược điểm của kiểu bố trí này là kết cấu phức tạp, các chi tiết của dẫn động lái chịu tải trọng lớn.

Các chi tiết chính của hệ thống trợ lực thủy lực:

a. Bơm thủy lực:

Bơm thủy lực sử dụng trong hệ thống trợ lực lái trên xe Toyota Vios là bơm kiểu phiến gạt. Bơm thủy lực được đặt phía trên động cơ và được dẫn động từ động cơ bằng bộ truyền đai.

Rô to quay trong một vòng cam được gắn chắc với vỏ bơm. Rô to có các rãnh để gắn các cánh bơm. Chu vi vòng ngoài của rô to hình tròn nhưng mặt trong của vòng cam hình ô van do vậy tồn tại một khe hở giữa rô to và vòng cam. Cánh gạt sẽ ngăn cách khe hở này để tạo thành một buồng chứa dầu.

Cánh bơm bị giữ sát vào bề mặt trong của vòng cam bằng lực ly tâm và áp suất dầu tác động sau cánh bơm, hình thành một phớt dầu ngăn rò rỉ áp suất từ giữa cánh gạt và vòng cam khi bơm tạo áp suất dầu. Dung tích buồng dầu có thể tăng hoặc giảm khi rô to quay để vận hành bơm. Nói cách khác, dung tích của buồng dầu tăng tại cổng hút do vậy dầu từ bình chứa sẽ được hút vào buồng dầu từ cổng hút. Lượng dầu trong buồng chứa giảm bên phía xả và khi đạt đến 0 thì dầu trước đây được hút vào buồng này bị ép qua cổng xả. Có 02 cổng hút và 02 cổng xả. Do đó, dầu sẽ hút và xả 02 lần trong trong một chu kỳ quay của rô to.

b.Xi lanh lực

Trên xe Toyota Vios thanh răng đóng vai trò pit tông trợ lực và thanh răng dịch chuyển do áp suất dầu tạo ra từ bơm trợ lực lái tác động lên pít tông theo cả hai hướng. Trục van phân phối được nối với vô lăng. Khi vô lăng ở vị trí trung gian (xe chạy thẳng) thì van phân phối cũng ở vị trí trung gian. Do đó dầu từ bơm trợ lực lái không vào khoang nào mà quay trở lại bình chứa. Tuy nhiên, khi vô lăng quay theo hướng nào đó thì van phân phối thay đổi đường truyền do vậy dầu chảy vào một trong các buồng. Dầu trong buồng đối diện bị đẩy ra ngoài và chảy về bình chứa theo van phân phối.

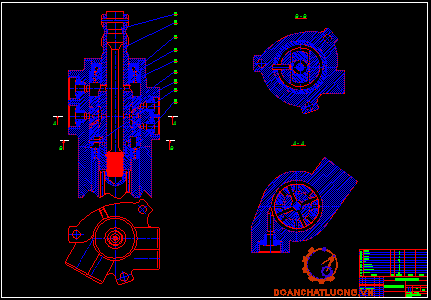

c. Van phân phối

Van phân phối sử dụng trong hệ thống trợ lực lái trên xe Toyota Vios là loại van quay. Trong van phân phối có phần tử định tâm và phần tử phản lực. Van phân phối được chế tạo với độ chính xác rất cao, trong đó có các van an toàn để tránh cho áp suất dầu tăng quá cao và đảm bảo cho hệ thống lái làm việc bình thường khi bơm dầu bị hỏng.

Van phân phối trong cơ cấu lái quyết định đưa dầu từ bơm trợ lực lái đi vào buồng nào. Trục van phân phối (trên đó tác động mô men vô lăng) và trục răng được nối với nhau bằng một thanh xoắn. Van quay và trục răng được cố định bằng một chốt và quay liền với nhau. Nếu không có áp suất của bơm tác động, thanh xoắn sẽ ở trạng thái hoàn toàn xoắn và trục van phân phối và trục răng tiếp xúc với nhau ở miếng hãm và mômen của trục van phân phối trực tiếp tác động lên trục răng.

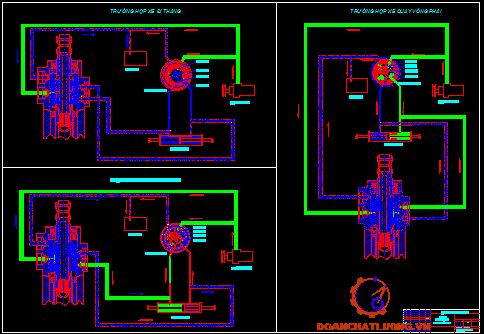

* Nguyên lý hoạt động

 Khi trục van phân phối không quay nó sẽ nằm ở vị trí trung gian so với van quay. Dầu do bơm cung cấp quay trở lại bình chứa qua cổng "D" và buồng "D". Các buồng trái và phải của xi lanh bị nén nhẹ nhưng do không có sự chênh lệch áp suất nên không có lực trợ lái.

Khi xe quay vòng sang phải, thanh xoắn bị xoắn và trục van phân phối theo đó quay sang phải. Các lỗ X và Y hạn chế dầu từ bơm để ngăn dòng chảy vào các cổng "C"và cổng "D". Kết quả là dầu chảy từ cổng"B" tới ống nối "B" và sau đó tới buồng xi lanh phải, làm thanh răng dịch chuyển sang trái và tạo lực trợ lái. Lúc này, dầu trong buồng xi lanh trái chảy về bình chứa qua ống nối "C" → cổng "C" → cổng "D" → buồng "D".

Khi xe quay vòng sang trái thanh xoắn bị xoắn và trục van phân phối cũng quay sang trái. Các lỗ X' và Y' hạn chế dầu từ bơm để chặn dòng chảy dầu vào các cổng "B" và"C". Do vậy, dầu chảy từ cổng "C" tới ống nối "C" và sau đó tới buồng xi lanh trái làm thanh răng dịch chuyển sang phải và tạo lực trợ lái. Lúc này, dầu trong buồng xi lanh phải chảy về bình chứa qua ống nối "B"→ cổng " B"→ cổng "D"→ buồng "D".

2.2.4. Tính tùy động hệ thống lái xe Toyota Vios

Muốn giữ nguyên góc quay của xe, người lái ngừng đánh tay lái và giữ nguyên lực tác dụng đặt lên vành tay lái. Tại thời điểm này thì van phân phối ở vị trí mở để cung cấp dầu cao áp cho một khoang của xi lanh lực. Do có tác dụng của dầu có áp suất cao ở khoang công tác vẫn tiếp tục đẩy xi lanh lực chuyển động, làm cho thanh răng chuyển động, đồng thời lúc này trục răng đứng im do người lái ngừng đánh tay lái. Như vậy sự dịch chuyển của thanh răng sẽ làm trục răng và van phân phối chuyển động cho tới khi van phân phối ở vị trí trung gian, nối thông khoang công tác của xi lanh lực với đường hồi dầu về bình chứa dầu thì dừng lại. Lúc này dầu ở hai khoang công tác của xi lanh lực có áp suất bằng nhau, xi lanh lực sẽ dừng ở vị trí này, vị trí tương ứng với góc quay vành tay lái, và góc quay của bánh xe dẫn hướng được giữ nguyên, do vậy đảm bảo được tác dụng tùy động trong hệ thống lái tùy theo góc quay vành tay lái. Nếu muốn quay vòng với góc quay vòng lớn hơn thì người lái phải tiếp tục tác dụng quay vành tay lái.
