LỜI NÓI ĐẦU

Ngày nay ô tô được nhập vào nước ta ngày càng nhiều, và hiện đại cùng với sự phát triển của các hệ thống điện, điện tử. Đa số tài liệu là tiếng anh vì thế để nắm được nguyên lý hoạt động và biết được các hư hỏng để mang đi bảo dưỡng sửa chữa kịp thời là điều rất cần thiết. Việc nghiên cứu và tìm hiểu các hệ thống điện và điện tử trên ô tô là điều rất cần thiết cho nên em chọn đề tài nghiên cứu hệ thống phun xăng điện tử trên xe Toyota Vios 2015 là đề tài đồ án tốt nghiệp. Đây cũng là đề tài bổ ích và thiết thực giúp em hoàn thiện kiến thức và có một cái nhìn cụ thể hơn về hệ thống phun xăng điện tử.

Bên cạnh đó với mục đích củng cố kiến thức đã học, mở rộng kiến thức chuyên môn và tìm hiểu thêm về các hệ thống khác, có thể quan sát các chi tiết cũng như hoạt động của một hệ thống trên ô tô, kiểm tra, sửa chữa những hư hỏng có thể gặp. Với những lý do trên em đã nghiên cứu đề tài “Nghiên cứu hệ thống phun xăng điện tử trên xe Toyoya Vios 2015” với sự hướng dẫn của thầy : TS………...…...

Mục tiêu đề tài: Giúp sinh viên hiểu rõ cấu tạo, nguyên lý làm việc của hệ thống phun xăng điện tử trên ô tô. Đặc biệt là hệ thống phun xăng trên xe Toyota Vios 2015. Cũng như phương pháp kiểm tra, chẩn đoán của hệ thống phun xăng điện tử trên xe Toyota Vios 2015 đảm bảo yêu cầu kỹ thuật.

                                                                                                                                Hà Nội, ngày … tháng … năm 20…

                                                                                                                              Sinh viên thực hiện

                                                                                                                             .....................

CHƯƠNG 1: TỔNG QUAN VỀ HỆ THỐNG PHUN XĂNG TRÊN Ô TÔ

1.1. Nhiệm vụ, yêu cầu, phân loại

1.1.1. Nhiệm vụ

Hệ thống nhiên liệu cấp cho động cơ xăng, có nhiệm vụ cung cấp xăng và không khí, tạo thành môi chất đưa vào xylanh, phù hợp với chế độ tải và tốc độ làm việc của động cơ.

1.1.2. Yêu cầu của hệ thống cung cấp nhiện liệu

Hệ thống cung cấp nhiên liệu cho động cơ đầy đủ và chín xác cho động cơ hoạt động.

1.1.3. Phân loại hệ thống cung cấp nhiên liệu động cơ xăng

Dựa trên nguyên tắc định lượng xăng cung cấp vào xylanh động cơ, người ta chia hệ thống nhiên liệu cho động cơ xang thành những loại cơ bản là:

a. Hệ thống cung cấp nhiên liệu dùng bộ chế hòa khí.

Việc dẫn động điều khiển, và điểu chỉnh thành phần hỗn hợp khí – nhiên liệu phụ thuộc hoàn toàn vào hệ thống cơ khí.

c. Hệ thống cung cấp nhiên liệu điều khiển điện tử (EFI)

Trong hệ thống này, bộ điều khiển trung tâm sẽ dựa vào các tiến hiệu dạng điện do các cảm biến truyền về để xử lý thông tin và xác định lưọng nhiên liệu cần thiết, bằng sự điều chỉnh thời điểm và thời gian hoạt động của vòi phun xăng theo một chương trình đã được lập sẵn.

Trong hệ thống EFI có thể phân loại như sau:

Theo vòi phun.

Hệ thống phun xăng đơn điểm: Phun xăng đặt cở cổ hút chung cho toàn bộ xylanh của động cơ, bên trên bướm ga.

Hệ thống phun xăng đa điểm: Mỗi xylanh của động cơ được bố trí một vòi phun trước xupáp nạp.

e. Cảm biến đo thể tích khí nạp

Cảm biến đo khối lưu lượng khí nạp kiểu gió xoáy quang học Karman.

Cảm biến đo lưu lượng khí nạp kiểu cánh.

1.2. Khái quát về hệ thống phun xăng điện tử

1.2.1. Khái quát hệ thống phun xăng điện tử EFI

Trong hệ thống EFI, cơ cấu dùng để đo lượng khí nạp được tách rời khỏi cơ cấu phun nhiên liệu, lượng khí nạp được đo bằng một cảm biến (cảm biến lưu lượng khí) và gửi tín hiệu phản hồi đến ECU (bộ điều khiển điện tử trung tâm).

1.2.2. Ưu điểm của EFI so với chế hòa khí

So với hệ thống chế hòa khí thì hệ thống phun xăng EFI có những ưu điểm nổi bật sau:

Phân phối hòa khí đồng đều đến từng xylanh. Ở các chế độ chuyển tiếp động cơ hoạt động tốt hơn, chạy không tải êm dịu hơn.

1.2.3. Phân loại hệ thống EFI

Tùy theo phương pháp sử dụng để cảm nhận lưu lượng khí nạp, hệ thống EFI có thể được chia thành 2 loại như hình 1.1.

a. Loại D-EFI (loại điều khiển áp suất đường khí nạp)

Loại này đo mức độ chân không trong đường ống nạp do đó nhận biết được lượng khí nạp qua mật độ của nó.

b. Loại L-EFI (loại điều khiển dòng khí nạp)

Loại L-EFI này nhận biết trực tiếp lượng khí nạp chạy qua đường ống nạp bằng cảm biến lưu lượng khí nạp. Trên xe Toyota Vios 2015 sử dụng phương pháp loại này để đo lưu lượng không khí nạp.

1.2.4. Cấu tạo cơ bản hệ thống EFI

Cấu tạo cơ bản hệ thống EFI có thể chia thành 3 khối là: Khối điều khiển điện tử, khối nhiên liệu, khối khí nạp.

Hệ thống phun nhiên liệu điện tử EFI sử dụng các cảm biến khác nhau để phát hiện tình trạng của động cơ và điều kiện chạy của xe.

1.2.5. Nguyên lý hoạt động của hệ thống phun xăng điện tử

Hệ thống phun xăng điện tử thực chất là một hệ thống điều khiển tích hợp cả hai quá trình phun xăng và đánh lửa của động cơ. Hệ thống bao gồm ba khối thiết bị sau:

Các cảm biến có nhiệm vụ ghi nhận các thông số hoạt động của động cơ (lưu lượng khí nạp, tốc độ động cơ, nhiệt độ, tải trọng, nồng độ oxy)

Bộ xử lý và điều khiển trung tâm: tiếp nhận và xử lý các thông tin do các cảm biến cung cấp. Tín hiệu điện đưa đến từ các cảm biến sẽ được chuyển đổi thành tín hiệu số rồi được xử lý theo một chương trình đã vạch sẵn.

1.3. Lịch sử phát triển hệ thống phun xăng trên ô tô

Lịch sử phát triển của các hệ thống phun xăng đã kéo dài khoảng hơn 100 năm, kể từ khi bơm piston được ứng dụng vào phun nhiên liệu năm 1898 trên một số dòng sản phẩm, và đến nay, các hệ thống phun xăng tiên tiến như EFI, GDI đang được ứng dụng rộng rãi trên ô tô hiện đại.

CHƯƠNG 2: PHÂN TÍCH ĐẶC ĐIỂM KẾT CẤU CÁC BỘ PHẬN CHÍNH TRÊN HỆ THỐNG PHUN XĂNG

ĐIỆN TỬ XE TOYOTA VIOS 2015

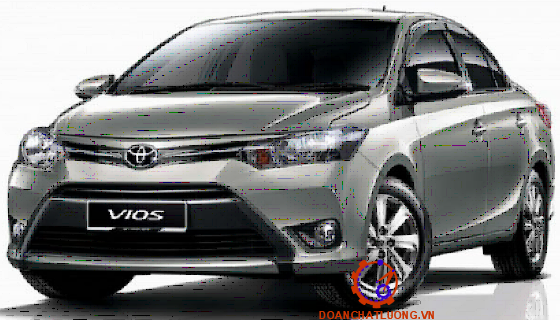

2.1. Giới thiệu về xe toyota vios 2015

Thông số kỹ thuật xe Vios 2015 NHƯ BẢNG 2.1.

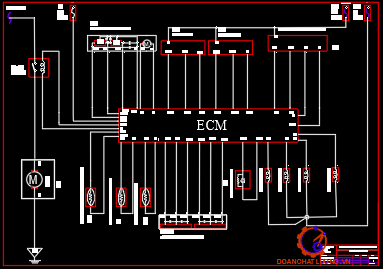

2.2. Sơ đồ bố trí hệ thống phun xăng điện tử EFI

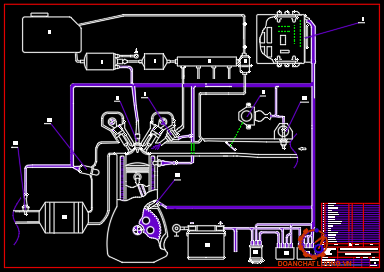

Nhiên liệu được lấy từ bình nhiên liệu bằng bơm nhiên liệu và được phun dưới áp suất bởi vòi phun. Áp suất nhiên liệu trong đường ống nhiên liệu phải được điều chỉnh để duy trì việc phun nhiên liệu ổn định bằng bộ điều áp. Các bộ phận chính: Bình nhiên liệu; Cụm bơm nhiên liệu; Bơm nhiên liệu..

Công suất động cơ tăng, độ tin cậy cao, đảm bảo nồng độ các chất động hại dưới quy định cho phép.

* Mạch kim phun nhiên liệu:

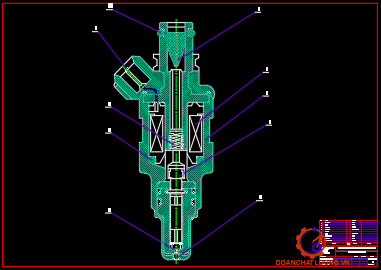

Các kim phun nhiên liệu được đặt ở nắp quy lát. Chúng phun nhiên liệu vào trong xylanh theo tín hiệu từ ECM.

Phương pháp bằng cách dùng vòi phun để phun nhiên liệu đồng thời vào tất cả các xylanh của động cơ. Phương pháp phân các xylanh thành một vài nhóm và lúc này, nhiên liệu được phun theo nhóm vào xy lanh.

2.3. Hệ thống cung cấp nhiên liệu

2.3.1. Mô tả hệ thống cung cấp nhiên liệu

Hệ thống cung cấp nhiên liệu cho động cơ có nhiệm vụ cung cấp một lượng nhiên liệu nhất định, đúng thời điểm và phù hợp với các chế độ làm việc vào buồng cháy động cơ.

Hệ thống bao gồm thùng nhiên liệu, bơm nhiên liệu, lọc nhiên liệu, các đường ống, bộ dao động, ống phân phối, các kim phun, kim phun khởi động và bộ điều áp.

2.3.2. Bơm nhiên liệu

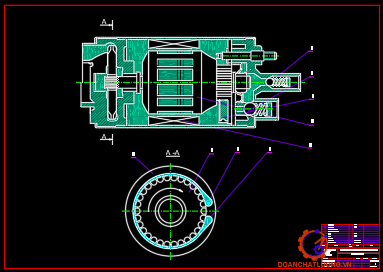

Bơm nhiên liệu được sử dụng để cung cấp nhiên liệu với áp suất cao cho hệ thống vòi phun, chúng thường là các bơm điều khiển điện. Không có bơm nhiên liệu, động cơ sẽ nhanh chóng bị chết máy do thiếu nhiên liệu.

Khi khởi động, ECU sẽ kích hoạt rơ-le cung cấp điện áp cho bơm nhiên liệu. Bơm làm việc một vài giây tạo ra áp suất trong hệ thống nhiên liệu. Bộ định thời trong ECU sẽ giới hạn thời gian bơm làm việc trước khi động cơ khởi động. Nhiên liệu hút vào bơm qua lưới lọc, qua van một chiều, lọc xăng, tới ống cấp nhiên liệu, vòi phun.

Ðiều khiển bơm nhiên liệu:

Bơm nhiên liệu chỉ hoạt động khi động cơ đang chạy. Ðiều này tránh cho nhiên liệu không bị bơm đến động cơ trong trường hợp khóa điện bật ON nhưngđộng cơ chưa chạy.

Khi động cơ đã khởi động:

Sau khi động cơ đã khởi động, khóa điện được trở về vị trí ON (cực IG2) từ vị trí Start cực (ST), trong khi tín hiệu NE đang phát ra (động cơ đang nổ máy), ECU giữ Transitor bật ON, rơle mở mạch ON bơm nhiên liệu được duy trì hoạt động.

2.3.3. Bộ ổn định áp suất

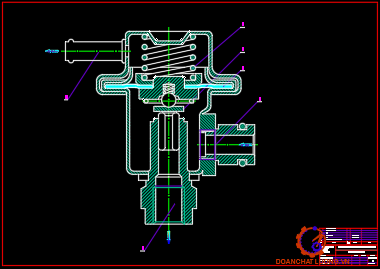

Bộ điều chỉnh áp suất (bộ điều áp) được bắt ở cuối ống phân phối. Nhiệm vụ của bộ điều áp là duy trì và ổn định độ chênh áp trong đường ống.

Nguyên lý làm việc của bộ ổn định:

Nhiên liệu có áp suất từ dàn ống phân phối sẽ ấn màng (4) làm mở van (3). Một phần nhiên liệu chạy ngược trở lại thùng chứa qua đường nhiên liệu trở về thùng (6). Lượng nhiên liệu trở về phụ thuộc vào độ căng của lò xo màng, áp suất nhiên liệu thay đổi tuỳ theo lượng nhiên liệu hồi.

2.4. Hệ thống điều khiển điện tử động cơ 1 NZ-FE trên xe Toyota Vios

2.4.1. Nguyên lý chung

Hệ thống EFI sử dụng các cảm biến khác nhau để phát hiện các tình trạng hoạt động của động cơ và xe ô tô. Theo các tín hiệu từ các cảm biến này, ECU tính toán lượng phun nhiên liệu thích hợp nhất và điều khiển các vòi phun để phun khối lượng nhiên liệu thích hợp.

2.4.2. Các cảm biến

2.4.2.1 Cảm biến lưu lượng khí nạp

Kết cấu và nguyên lý hoạt động:

Dòng điện chạy vào dây sấy làm cho nó nóng lên. Khi không khí chạy qua, dây sấy được làm nguội tương ứng với khối lượng không khí nạp, bằng cách điều chỉnh dòng điện chạy vào dây sấy này để giữ cho nhiệt độ dây sấy không đổi, dòng điện đó sẽ tỉ lệ thuận với lượng không khí nạp bằng cách phát hiện dòng điện đó ta xác định được lượng không khí nạp.

Khi dây sấy (Rh) được làm mát bằng không khí nạp, điện trở tăng lên dẫn đến sự hình thành độ chênh giữa các điện thế của các điểm A và B. Một bộ khuyếch đại xử lý phát hiện chênh lệch này và làm tăng điện áp đặt vào mạch này (làm tăng dòng điện chạy qua dây sấy).

b. Cảm biến nhiệt độ khí nạp

Kết cấu và nguyên lý hoạt động:

Cảm biến nhiệt độ khí nạp lắp bên trong cảm biến lưu lượng khí nạp và theo dõi nhiệt độ khí nạp. Cảm biến nhiệt độ khí nạp sử dụng một nhiệt điện trở -điện trở của nó thay đổi theo nhiệt độ khí nạp, có đặc điểm là điện trở của nó giảm khi nhiệt độ khí nạp tăng.

2.4.2.2. Cảm biến vị trí bướm ga

a. Kết cấu và nguyên lý hoạt động:

Cảm biến vị trí bướm ga được lắp trên thân bướm ga. Cảm biến này chuyển hóa góc mở bướm ga thành tín hiệu điện áp và gửi nó về ECU, ECU sử dụng tín hiệu này để nhận biết tải của động cơ, từ đó hiệu chỉnh lượng nhiên liệu phun, thời điểm đánh lửa và điểu khiển tốc độ.

Cảm biến vị trí bướm ga loại phần tử Hall gồm có các mạch IC Hall làm bằng hai phần tử IC Hall nguồn cấp là 5V từ ECU đến cực VC và các nam châm quay quanh chúng.

2.4.2.3. Cảm biến oxy

ECM sử dụng cảm biến oxy để duy trì tỷ lệ hòa khí gần với lý thuyết, tức λ=1, đảm bảo hiệu quả bộ lọc tốt nhất.

a. Kết cấu và nguyên lý hoạt động:

Cấu tạo của cảm biến oxy có bộ sấy bao gồm bộ sấy (3) và một phần tử chế tạo bằng ZrO2 (đi oxyt Ziconium) gọi là Ziconia (2). Cả mặt trong và mặt ngoài của phần tử này được phủ một lớp mỏng platin.

b. Mạch cảm biến oxy:

Trong cảm biến có một bộ sấy được gắn phía trước để vận hành bộ trung hòa khí xả ba thành phần được tối ưu.

2.4.2.4. Cảm biến tỉ số không khí và nhiên liệu (A/F)

Cảm biến A/F giúp ECM đo chính xác hơn nhiên liệu và từ đó giảm ô nhiễm. Cảm biến A/F hoạt động ở nhiệt độ 650 ^oC, cao hơn nhiệt độ hoạt động của cảm biến oxy. Cảm biến A/F được thiết kế để đạt được tỉ lệ hòa khí lí tưởng, không có dòng điện phát ra và và điện áp ra của mạch chuyển đổi bằng 3.3V.

2.4.2.6.  Cảm biến vị trí trục cam

Trên trục cam đối diện với cảm biến vị trí trục cam là đĩa tín hiệu G có các răng. Khi trục cam quay, khe hở không khí giữa các vấu nhô ra trên trục cam và cảm biến này sẽ thay đổi. Sự thay đổi khe hở tạo ra một điện áp trong cuộn nhận tín hiệu được gắn vào cảm biến này, sinh ra tín hiệu G.

2.4.2.7. Cảm biến vị trí trục khuỷu

Cảm biến vị trí trục khuỷu có nhiệm vụ đo tín hiệu tốc độ của trục khuỷu, vị trí trục khuỷu gửi về cho ECU và ECU sử dụng tín hiệu đó để tính toán góc đánh lửa sớm cơ bản, thời gian phun nhiên liệu cơ bản cho động cơ.

2.4.2.9. Cảm biến vị trí bàn đạp ga

a. Kết cấu và nguyên lý hoạt động:

Cảm biến vị trí bàn đạp chân ga loại phần tử Hall: có cấu tạo và nguyên lý hoạt động về cơ bản giống như cảm biến vị trí bướm ga loại phàn tử Hall. Cảm biến vị trí bàn đạp chân ga loại phần tử Hall gồm có các mạch IC Hall làm bằng các phần tử Hall và các nam châm quay quanh chúng.

b. Mạch điện cảm biến vị trí bàn đạp ga:

Cảm biến bàn đạp chân ga được sử dụng để đo độ mở của bàn đạp chân ga khi người lái xe nhấn vào bàn đạp.

Lúc này, tín hiệu từ cảm biến bàn đạp ga sẽ được gửi về ECU và ECU sẽ sử dụng các dữ liệu này để điều khiển mô tơ bướm ga mở bướm ga cho động cơ tăng tốc theo độ mở của bàn đạp chân ga và theo chế độ lái hiện thời hợp lý nhất.

2.5. Hệ thống điều khiển điển tử ECU

Bộ điều khiển điện tử đảm nhiện nhiều chức năng khác nhau tùy theo từng loại của nhà chế tạo. Chung nhất là bộ tổng hợp vi mạch và bộ phận phụ dùng để nhận biết tín hiệu, lưu trử thông tin, tính toán, quyết định chức năng hoạt động và gửi các tín hiệu đi thích hợp.

2.5.1. Chức năng của ECU

ECU có hai chức năng chính: Điều khiển thời điểm phun và điều khiển lượng phun.

Chức năng điều khiển thời điểm phun quyết định khi nào thì từng vòi phun sẽ phun nhiên liệu vào từng xylanh. Điều đó được quyết định bằng tín hiệu đánh lửa sơ cấp (IG). Điều khiển thời điểm phun được quyết định theo thời điểm đánh lửa.

2.5.2. Các bộ phận của ECU

ECU được đặt trong vỏ kim loại để tránh nước văng. Nó được đặt ở nơi ít bị ảnh hưởng bởi nhiệt độ. Các linh kiện điện tử của ECU được sắp xếp trong một mạch kín. Các linh kiện công suất của tầng cuối bắt liền với một khung kim loại của ECU mục đích để tản nhiệt tốt.

2.5.3. Các thông số hoạt động của ECU

a. Các thông số chính.

Là tốc độ động cơ và lượng gió nạp. Các thông số này là thước đo trực tiếp tình trạng tải của động cơ.

b. Các thông số thích nghi.

Điều kiện hoạt động của động cơ luôn thay đổi thì tỷ lệ hoà khí phải thích ứng theo. Chúng ta sẽ đề cập đến các điều kiện hoạt động sau: Khởi động, làm ấm, thích ứng tải.

2.5.5. Điều khiển lượng phun

ECU sử dụng tín hiệu từ cảm biến tốc độ động cơ và tín hiệu từ cảm biến lượng khí nạp để tạo ra một tín hiệu phun cơ bản. Sau đó bằng các mạch hiệu chỉnh kim phun khác nhau, ECU hiệu chỉnh tín hiệu phun cơ bản phụ thuộc vào các tín hiệu từ từng cảm biến để xá định lượng phun thực tế. Tín hiệu phun sau đó được khuếch đại để kích hoạt các kim phun.

2.6. Tính toán các chu trình công tác của động cơ 1NZ-FE

Mục đích phần tính toán nhiệt động cơ là :

+ Tính toán các quá trình nhiệt trong động cơ (nạp, nén, cháy giãn nở và thải)

+ Xác định được các chỉ tiêu kinh tế kỹ thuật và kiểm nghiệm (xác định) các kích thước cơ bản của động cơ.

2.6.3 Tính toán các chu trình công tác

2.6.3.1. Quá trình nạp

- Hệ số khí sót :

Thay số ta được: y_t = 0,0153

- Hệ số nạp :

Thay số ta được: uu = 0,8064

- Nhiệt độ cuối qúa trình nạp T_a[^oK):

Thay số ta được: T_a = 338,1786[^oK]

- Tính số mol khí nạp mới M₁ [kmol không khí/kg nhiên liệu]

Do động cơ 1NZ-FE là động cơ phun xăng

M₁= 0,512[kmol không khí/kg nhiên liệu]                 (4-5)

2.6.3.2. Quá trình nén

- Tỷ nhiệt mol đẳng tích trung bình của không khí [KJ/Kmol.K].

- Tỷ nhiệt mol đẳng tích trung bình của hỗn hợp cháy [KJ/Kmol.K].

Vậy: mC₁ =19,8887+ 338,1786 = 20,6132[KJ/Kmol.K].

- Chỉ số nén đa biến trung bình n₁:

 Giải phương trình trên theo phương pháp chia đôi ta được: n₁ = 1,369

2.6.3.3. Quá trình cháy

- Tính số mol sản phẩm cháy M₂ [kmol/kg nhiên liệu]: M1 = 0,5398

- Tính hệ số toả nhiệt x_z tại z.: X_z = 0,910

- Tổn thất nhiệt do cháy không hoàn toàn DQ_H.

DQ_H = 120000(1-a)M₀                                                                                               (4-18)

Do động cơ phun xăng a = 1 nên DQ_H = 0

-  Nhiệt độ cực đại của chu trình T_z [^oK]

Đưa về dạng phương trình bậc hai:

A = 1,0473.0,00382 = 0,004

B = 1,0473. 20,431= 21,397

C = -70615,0549

Giải phương trình ta có: T_z = 2306,076 [^oK].

2.6.3.4. Quá trình giãn nở

- Tỷ số giãn nở sớm r         :

r = 1                                                                                    (4-22)

- Tỷ số giãn nở sau d:

d = e =10,5.                                                                          (4-23)

2.6.3.6. Tính toán các thông số có ích:

- Tổn thất cơ giới p_m [MN/m2]

Tuỳ theo động cơ và tỷ số S/D, loại buồng cháy tra các giá trị a, b

Vậy: P_m = 0,1344[MN/m2]

- Hiệu suất cơ giới : 0,08

- Kiểm nghiệm đường kính xi lanh [dm].

D_t = 0,75038[dm]

Sai lệch: AD=0,038 ≤ 0,1[mm]

CHƯƠNG 3: QUY TRÌNH KIỂM TRA, CHẨN ĐOÁN VÀ BẢO DƯỠNG HỆ THỐNG PHUN XĂNG ĐIỆN TỬ

XE TOYOTA VIOS 2015

3.1. Thông số động cơ 1NZ-FE

Thông số động cơ 1NZ-FE lắp trên xe Toyota Vios 2015 như bảng 3.1.

3.2. Khái quát về chuẩn đoán hư hỏng hệ thống phun xăng điện tử

Với sự phát triển nhanh chóng của ngành công nghiệp ô tô hiện nay, hệ thống phun nhiên liệu sử dụng bộ chế hòa khí cho động cơ của xe đã có phần lạc hậu thì giờ đây hệ thống phun nhiên liệu đã được điều khiển điện tử. Sử dụng kim phun xăng điện tử giúp tiết kiệm nhiên liệu, giảm hao mòn, tăng hiệu quả đốt cháy nhiên liệu.

ECU động cơ được trang bị hệ thống chẩn đoán có cả chế độ bình thường và cả chế độ thử.

Chế độ bình thường là chế độ gọi lấy mã hư hỏng ra khỏi bộ nhớ ECU động cơ bằng cách dùng đèn báo hư hỏng. Các loại đèn chớp là biểu hiện của mã hư hỏng  và nó được giải mã thành các con số hiển thị nhấp nháy lên trên màn hình để cho người điều khiển phát hiện và biếtđộng cơ đang bị hư hỏng ở bộ phận nào.

3.3. Nguyên lý của hệ thống chuẩn đoán

Giá trị của tín hiệu thông báo đến ECU động cơ là bình thường nếu tín hiệu đầu vào và đầu ra được cố định.

Khi tín hiệu của một mạch nào đó không bình thường so với giá trị cố định của hệ thống thì mạch đó sẽ được coi là bị hư hỏng.

3.4. Mã chẩn đoán

Khi đèn báo sự cố “CHECK ENGINE” được bật sáng thì trong hệ thống có sự hư hỏng xuất hiện. Khi hư hỏng được sửa chữa, hệ thống trở lại bình thường thì đèn báo sự cố sẽ tắt.

3.5. Kiểm tra và xóa mã chuẩn đoán

3.5.1. Kiểm tra đèn báo kiểm tra động cơ

Đèn báo kiểm tra động cơ sẽ sáng lên khi bật khoá điện đến vị trí ON và động cơ không chạy. Khi động cơ chạy thì đèn báo kiểm tra động cơ phải tắt. Nếu đèn này vẫn còn sáng thì hệ thống chẩn đoán đã tìm thấy hư hỏng hay sự bất bình thường trong hệ thống.

3.5.2. Phát mã chẩn đoán hư hỏng

a. Chế độ bình thường.

Các điều kiện ban đầu:

+ Điện áp ắc quy bằng 11V hoặc cao hơn.

+ Hộp số ở vị trí N (tay số không).

b. Các mã chuẩn đoán.

Mã bình thường: Đèn sẽ bật và tắt liên tục hai lần trong 1 giây.

Mã báo hư hỏng: Đèn sẽ nháy số lần bằng với mã hư hỏng.

3.5.3. Chế độ thử

Để phát mã chẩn đoán hư hỏng ta thực hiện theo các bước sau:

Điều kiện ban đầu.

+ Điện áp ắc quy 11V hay cao hơn.

+ Bướm ga đóng hoàn toàn.

3.5.4. Xoá các mã chẩn đoán hư hỏng

Sau khi sửa chữa hư hỏng, mã chẩn đoán hư hỏng vẫn còn lưu lại trong bộ nhớ ECU của động cơ, vì vậy cần phải xoá bỏ bằng cách tháo cầu chì “STOP” (15A) hay EFI (15A) trong vòng 10 giây hay lâu hơn tuỳ theo nhiệt độ môi trường (Nhiệt độ càng thấp, thời gian càng lâu) khi khoá điện tắt.

3.6. Quy trình kiểm tra kim phun xăng điện tử

* Thứ nhất: Kiểm tra rò rỉ của kim phun

Lắp đầu nối phù hơp vào kim phun, sau đó kiểm tra xem O-ring kim có bị vỡ hay móp méo không (thay thế nếu có hư hỏng).

* Thứ ba: Kiểm tra tự động và làm sạch

Nhấn Tùy chọn 7 lần và nhấn Nhập để vào phần kiểm tra tự động và làm sạch. Điều chỉnh áp suất trong phạm vi hệ thống kiểm tra (tốt nhất là cao hơn 10%), sau đó khởi động quy trình kiểm tra tự động và làm sạch. Trong khi quy trình đang diễn ra, nhấn Thiết lập lại để đưa hệ thống về trạng thái ban đầu.

* Thứ tư: Kiểm tra ở tốc độ không tải

+ RPM: 1600/phút

+ Nhịp xung: 2,2ms

+ Số lần mở kim phun: 3000

* Thứ bảy: Kiểm tra đóng mở kim phun

+ Đóng mở kim phun 500 lần liên tiếp ở tốc độ 750rpm, 1500rpm, 3000rpm.

* Thứ tám: Kiểm tra mô phỏng

+ Mô phỏng hoạt động của kim phun trong các tốc độ động cơ từ thấp đến cao.

Rửa bằng sóng siêu âm, kết nối kim phun với dây và đặt nó vào bồn siêu âm. Đổ chất làm sạch vào (thường là đầy 1/3 bồn), nhấn ON. Sau đó, chọn tùy chọn 8 (rửa bằng sóng siêu âm).

3.7. Quy trình vệ sinh kim phun xăng điện tử

- Bước 1: Tháo kim phun từ xe và đánh dấu từng chiếc. Kiểm tra điện trở của kim phun. Độ chênh lệch điện trở cần thấp 1Ω, nếu cao hơn thì cần thay kim phun.

- Bước 2: Kết nối nguồn điện qua đầu cắm bên phải máy, sử dụng điện AC 220V. Bật công tắc nguồn ở bên phải máy.

- Bước 3: Kiểm tra mức chất xúc tác.

Kiểm tra phần bên phải của máy (nhớ đóng van solenoid). Mức thông thường là 1L, nếu nhiều hơn thì chất xúc tác có thể tràn ra từ các lỗ phía sau.

3.8. Những lỗi thường gặp ở bộ phận bơm xăng

Khi xăng trong bình bị cạn, xuống mức quá thấp không đủ để làm mát và bôi trơn cho bơm xăng, khiến cho bơm bị nóng lên khi hoạt động và bơm cũng không còn vận hành được bình thường.

Nếu khi đang chạy xe bình thường rồi bỗng dưng chết máy, đó cũng có thể là vấn đề phát sinh từ bơm xăng ô tô.

KẾT LUẬN

Sau 6 tuần làm đồ án với đề tài “Ngiên cứu hệ thống phun xăng điện tử trên xe TOYOTA VIOS 2015” em đã cơ bản hoàn thành với sự cố gắng của bản thân, đặc biệt là sự hướng dẫn nhiệt tình của thầy giáo: TS................ cùng toàn thể các thầy giáo trong khoa.

Trong đề tài này em đi sâu tìm hiểu tính năng hoạt động của hệ thống phun xăng hiện đại, các nguyên lý làm việc của các loại cảm biến…

Phần đầu đồ án trình bày khái quát chung về hệ thống nhiên liệu dùng trên động cơ xăng từ cổ đển đến hiện đại, đi sâu phân tích những ưu nhược điểm của động cơ xăng dùng bộ chế hoà khí và động cơ xăng dùng hệ thống phun xăng điện tử hiện đại. Phần trung tâm của đồ án trình bày các hệ thống trên động cơ 1NZ-FE lắp trên xe TOYOTA VIOS 2015, đi sâu tìm hiểu phần hệ thống nhiên liệu bao gồm các thiết bị điện tử, các thiết bị chính cung cấp nhiên liệu, không khí nạp. Tuy nhiên do thời gian hạn chế, nhiều phần chưa được trang bị trong thời gian học tập tại trường, tài liệu tham khảo hạn chế và chưa cập nhật đủ nên cần phải hoàn thiện thêm. Qua đề tài này đã bổ sung cho em thêm nhiều kiến thức chuyên nghành động cơ đốt trong và đặc biệt là hệ thống phun xăng điều khiển bằng điện tử hiện đại. Qua thời gian làm đồ án tốt nghiệp em cũng nâng cao được những kiến thức về công nghệ thông tin: Word, Excel, CAD phục vụ cho công tác sau này. Đồng thời qua đó bản thân em cần phải cố gắng học hỏi tìm tòi hơn nữa để đáp ứng yêu cầu của người kĩ sư ô tô.

TÀI LIỆU THAM KHẢO

[1]. Nguyễn Oanh, (2008), Ô tô thế hệ mới - Phun xăng điện tử EFI, Nhà xuất bản tổng hợp thành phố Hồ Chí Minh.

[2]. Phạm Minh Hiếu, (2018), Hệ thống nhiên liệu động cơ đốt trong, Hà Nội.

[3]. Cẩm nang sửa chữa xe TOYOTA VIOS 2015.

[4]. Lê Văn Anh - Nguyễn Huy Chiến - Phạm Việt Thành, (2015), Giáo trình kĩ thuật bảo dưỡng và sửa chữa ô tô, Nhà xuất bản khoa học và kỹ thuật.

[5]. Nguyễn Tuấn Nghĩa - Lê Hồng Quân - Phạm Minh Hiếu, (2014), Giáo trình Kết cấu và tính toán động cơ đốt trong, Nhà xuất bản khoa học và kỹ thuật.

"TẢI VỀ ĐỂ XEM ĐẦY ĐỦ ĐỒ ÁN"
